Skrecana konstrukcja szybu LC Beta

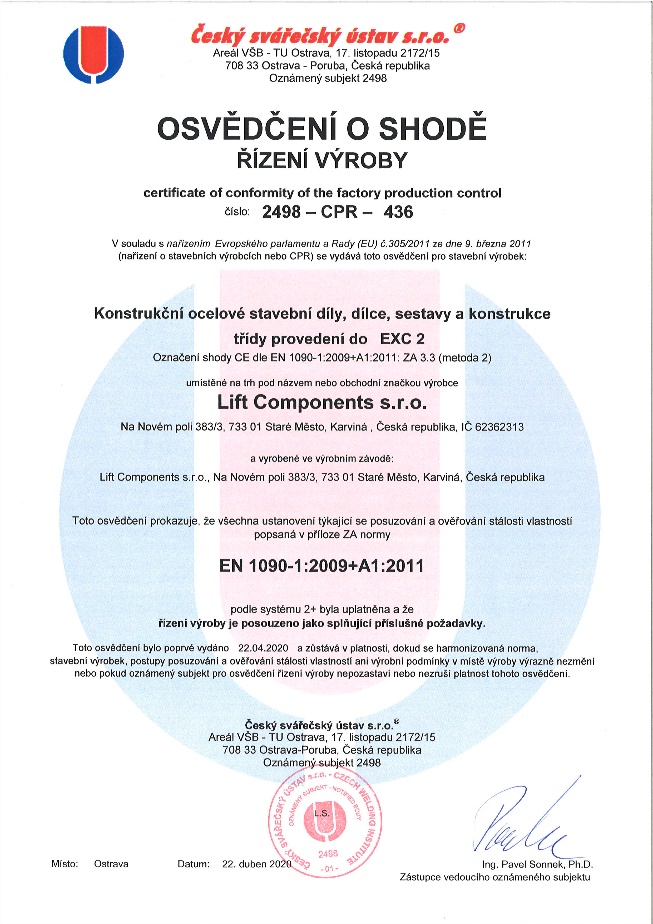

 LC Beta – Certyfikowana (certyfikat nr 2498-CPR-436), w pełni montowana/spawana stalowa konstrukcja z cienkościennych profili

• Rewolucyjne rozwiązanie osłon profili poziomych szybu z materiału PLALAM

• Montaż wypełnień zarówno od wewnątrz, jak i z zewnątrz szybu

• Przeznaczone głównie do wypełnień szklanych, opcjonalnie dla płyt gipsowo-włóknowych Fermacell

• 100% kompatybilności z windami LC

Konstrukcja LC Beta (dla udźwigu windy Q = 650 kg)

Wykonanie konstrukcji:

Certyfikowana (certyfikat nr 2498-CPR-436), w pełni montowana/spawana stalowa konstrukcja z cienkościennych profili, umożliwiająca przenoszenie sił generowanych przez windę.


Przeznaczenie: Do zastosowań wewnętrznych, dla udźwigu Q = 650 kg.

• Wykonanie szybu / materiał konstrukcji:

  • Klasa wykonania: EXC2

  • Stal: S235JR, S355JR

  • Profile: otwarte, gięte na zimno

  Wykończenie kolorystyczne:

  • Powłoka malowana zgodnie z paletą RAL

  • Grubość powłoki: 50 µm (standard: RAL 7032)

  Kotwienie konstrukcji:

  • Na poziomie podszybia, przystanków oraz głowicy szybu

  • Mocowanie za pomocą stalowych kotew do betonu

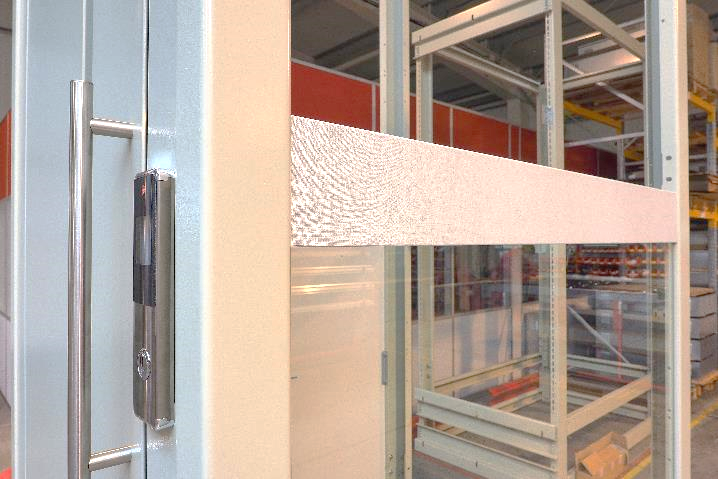

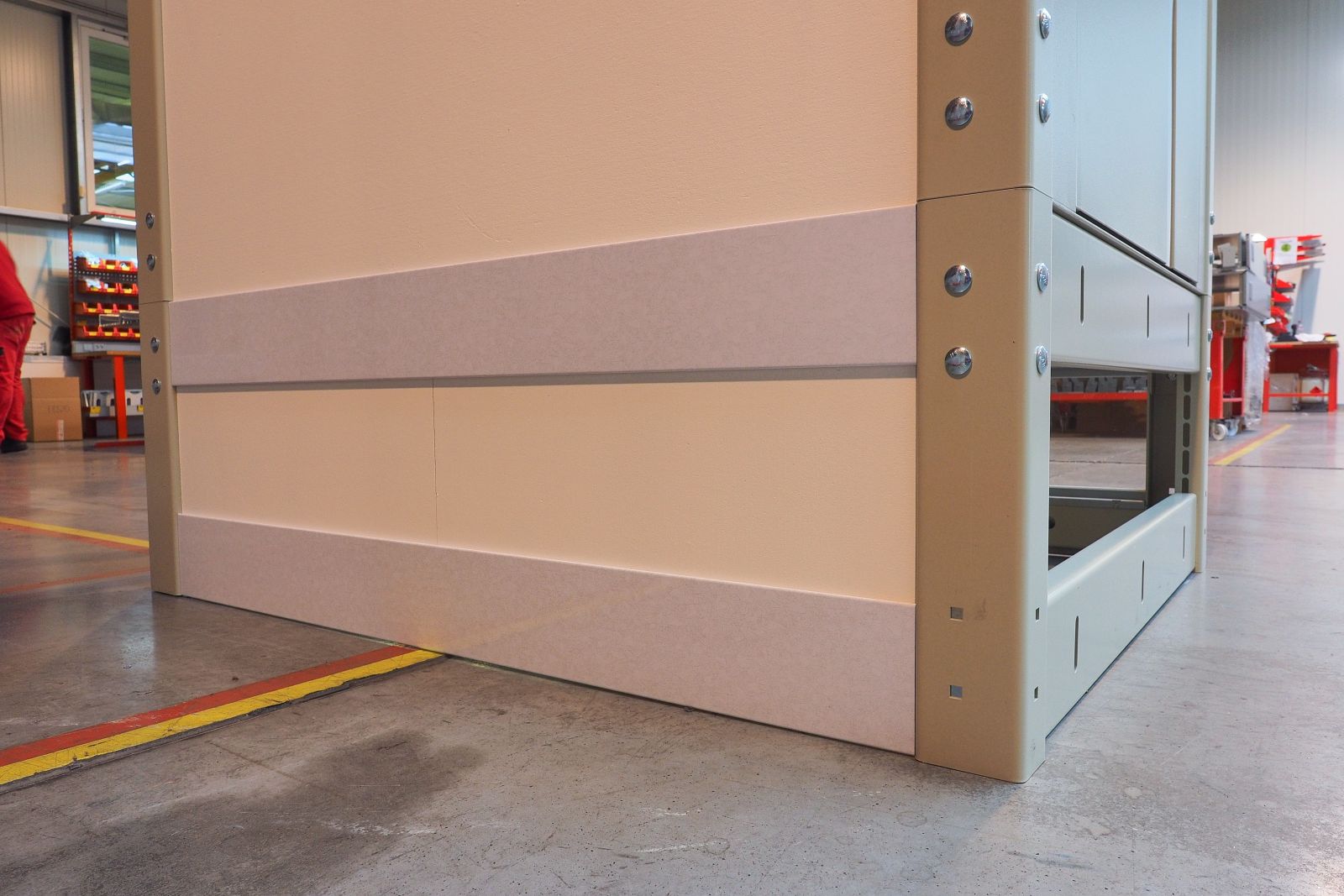

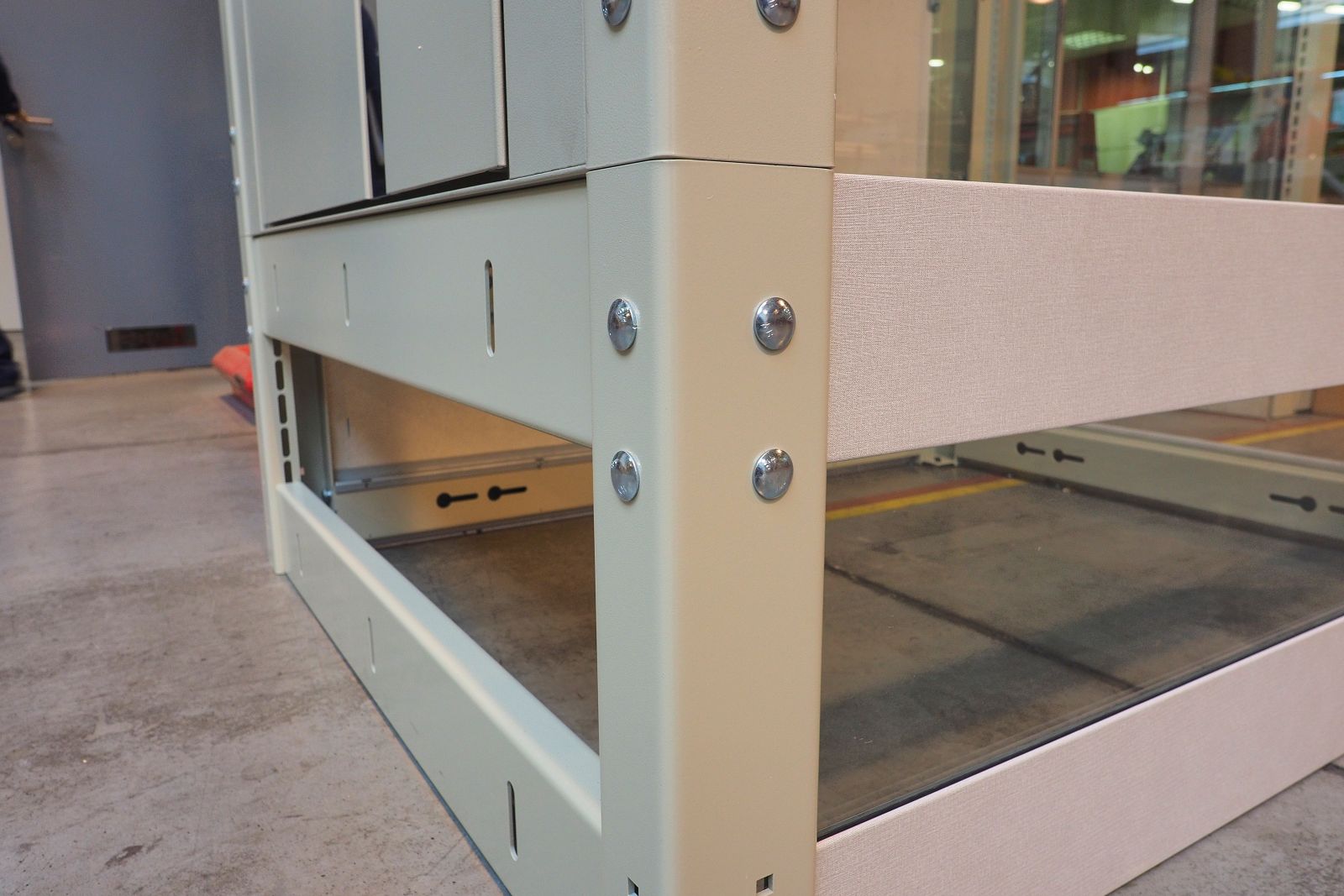

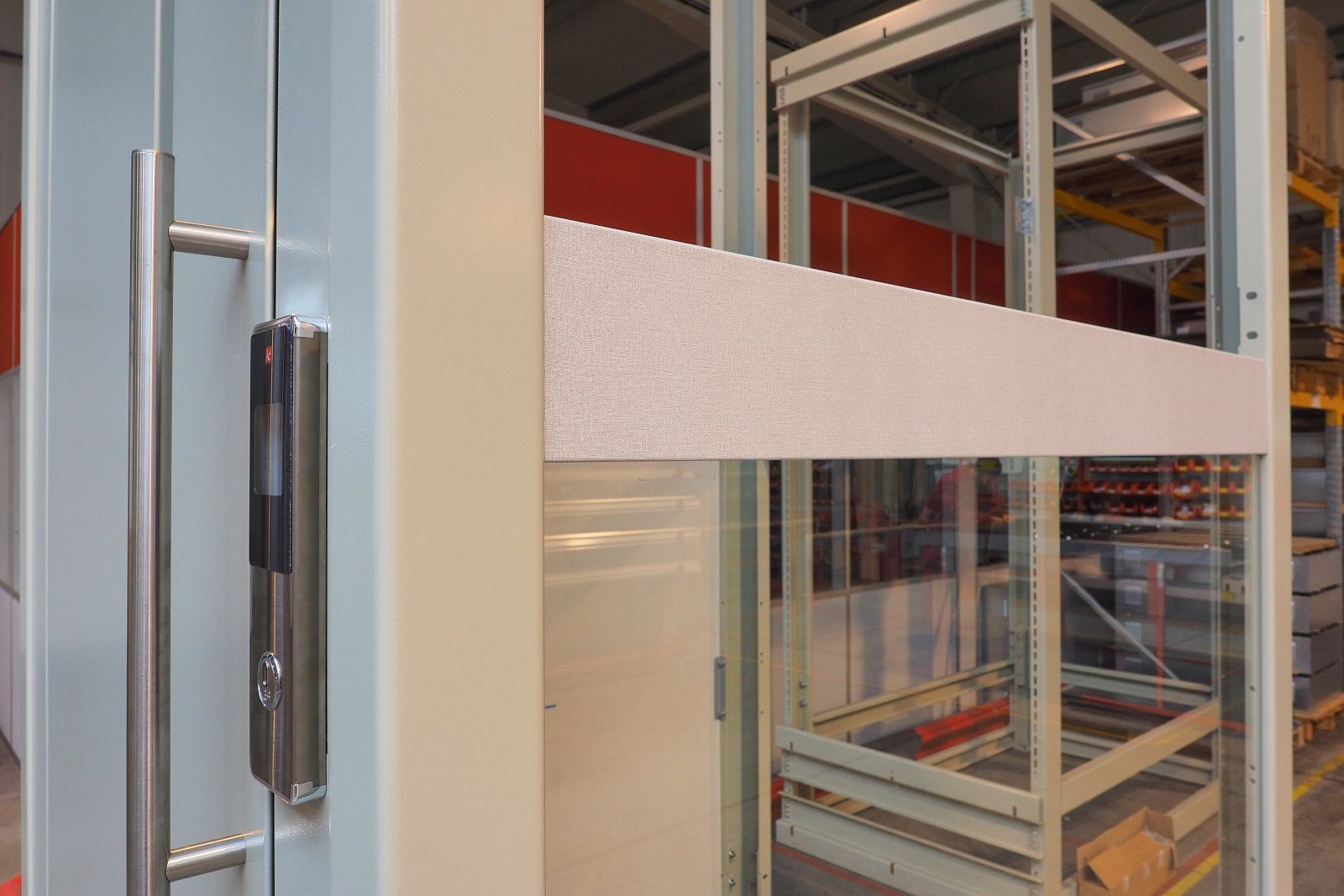

Rewolucyjne rozwiązanie osłon profili poziomych szybu

• Materiał osłonowy profili poziomych: PLALAM (ocynkowana blacha + folia PVC + folia ochronna)

• Opcjonalnie: stal nierdzewna zgodnie z wymaganiami klienta

Wykończenie kolorystyczne osłon poziomych profili szybu – zgodnie z poniższymi wzorami

LC colours

Kolory dodatkowe LC – podstawowy kolor to RAL 7032 (bez dopłaty)

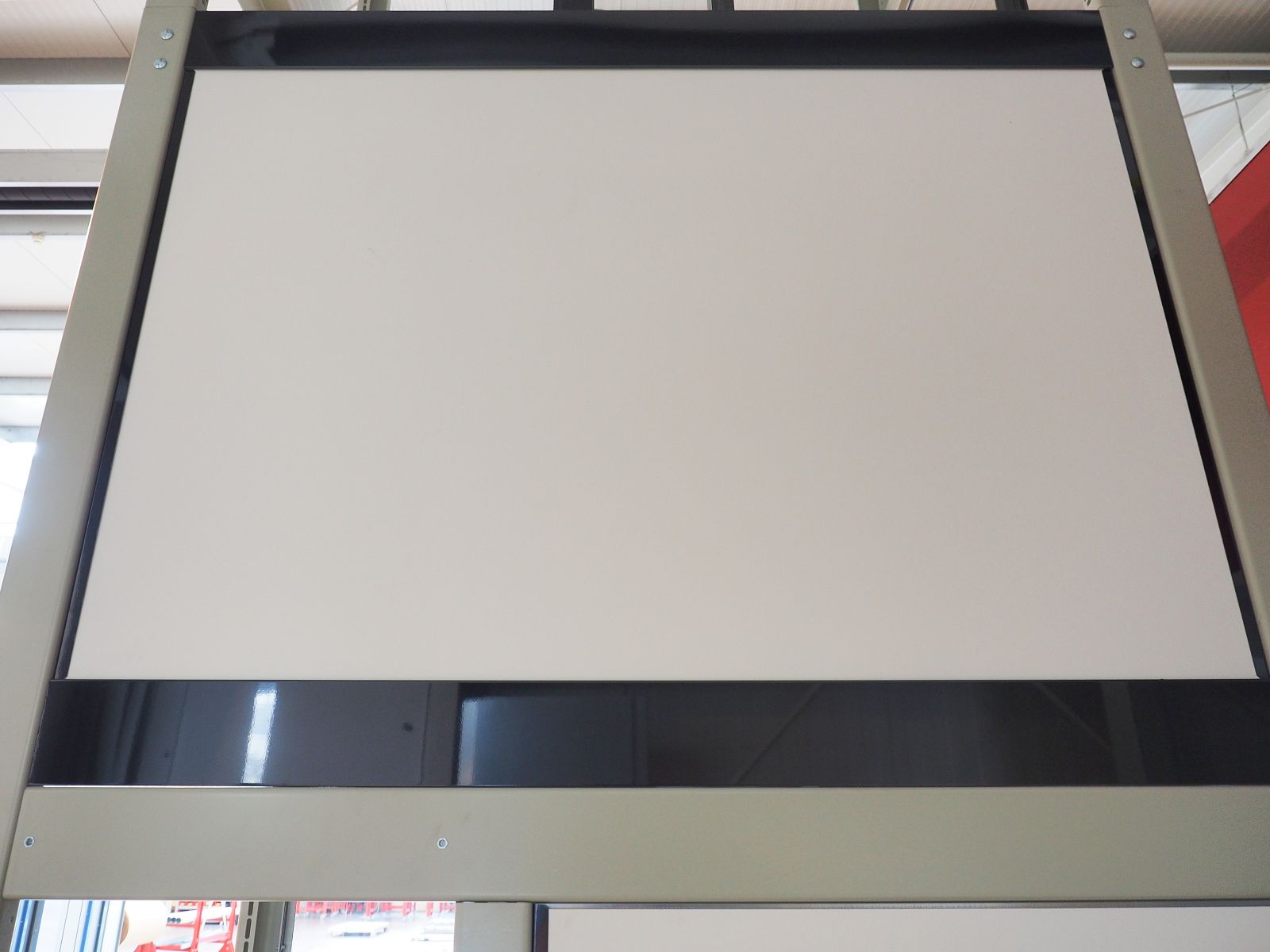

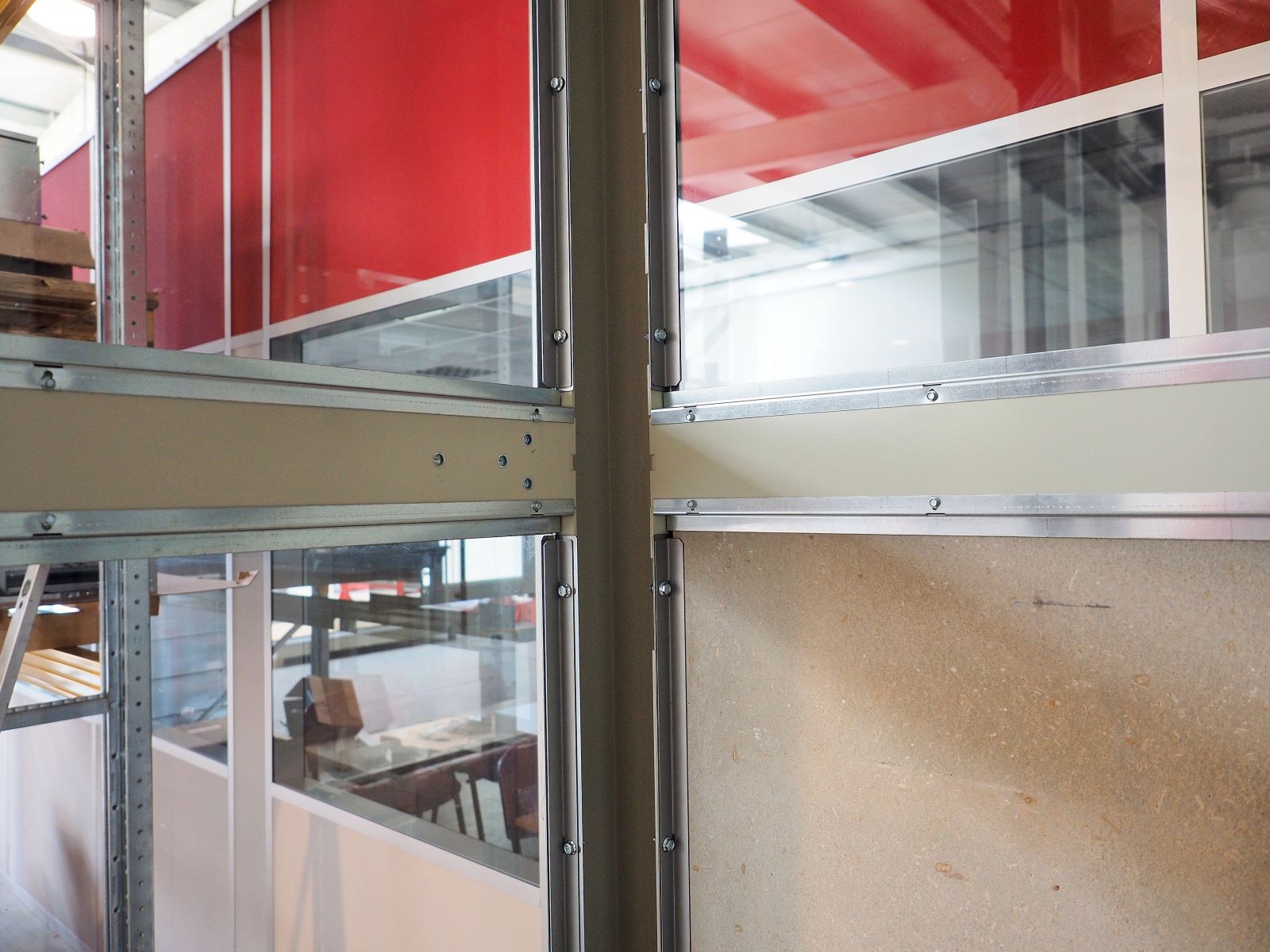

Wypełnienie konstrukcji – LC Beta

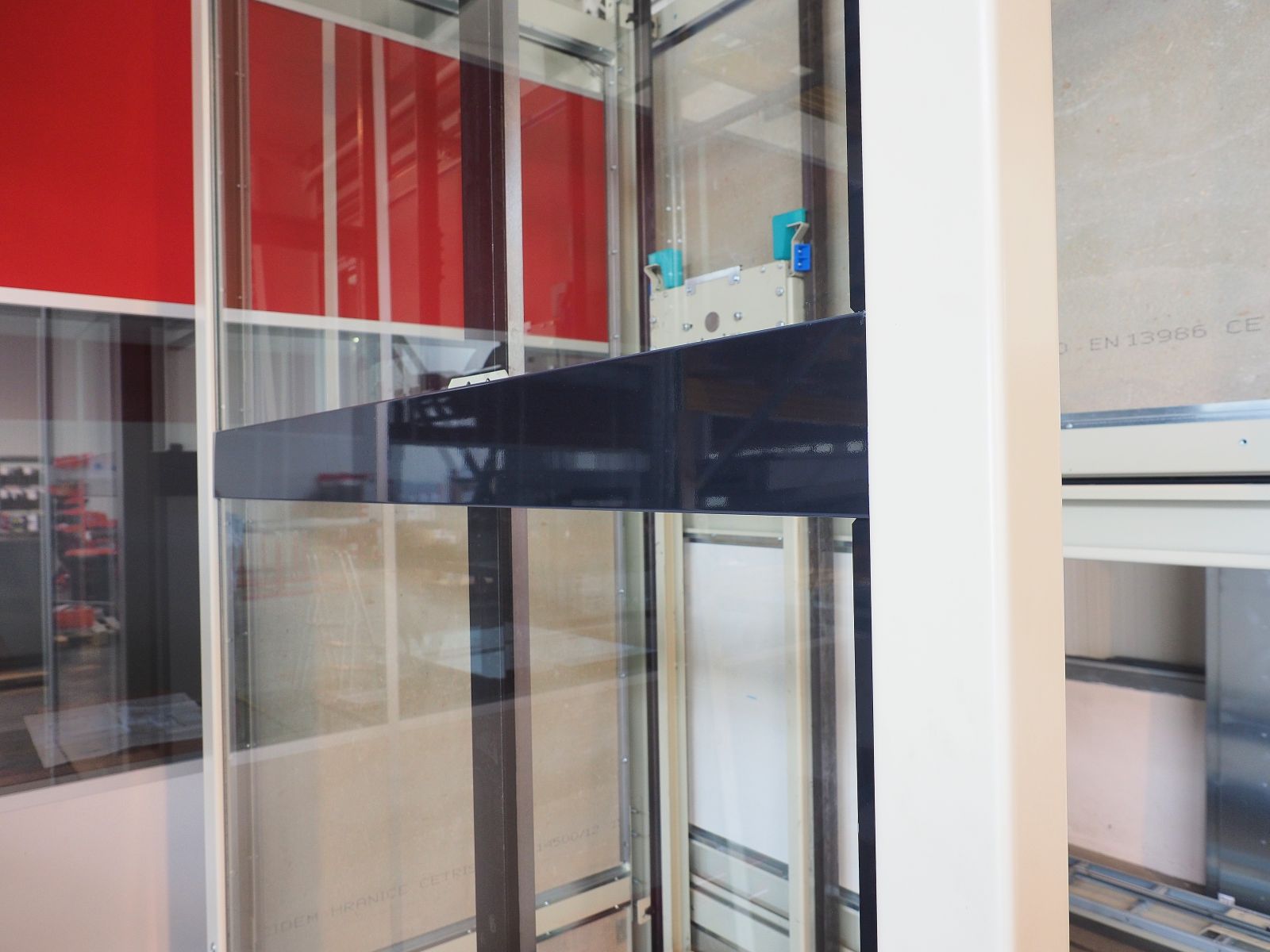

a) Laminowane szkło bezpieczne

• Rodzaj szkła: wielowarstwowe (laminowane) szkło bezpieczne 4+4+0,76 mm

• Mocowanie szkła: w systemie oszklenia LC z uszczelką antywibracyjną

• Instalacja: prosta i bardzo kompaktowa, montaż w profilu oszklenia

• Montaż wypełnień: zarówno z zewnątrz szybu, jak i od wewnątrz

• Wykończenie szkła: przezroczyste, kolorowe, mleczne matowe

Zakres dostawy

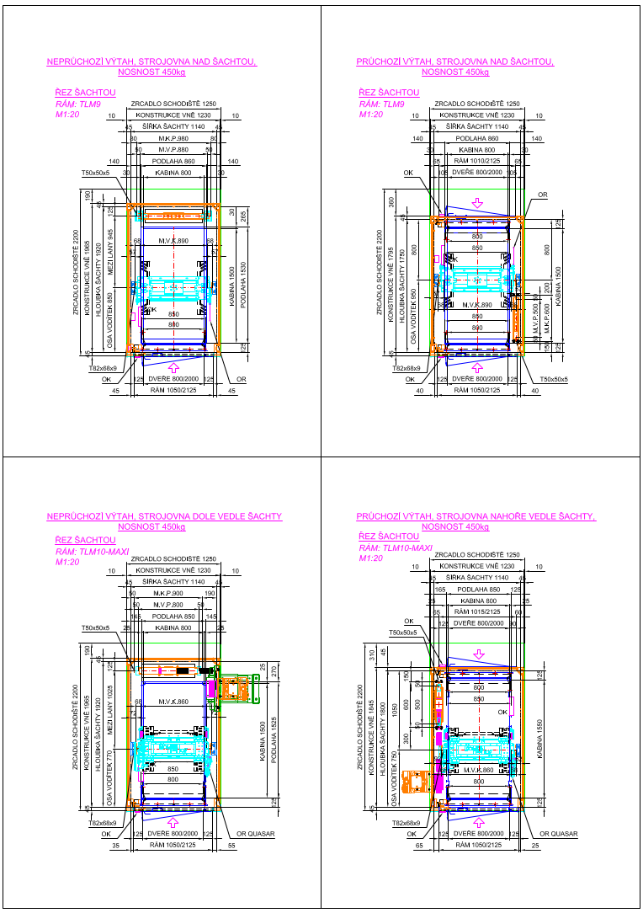

• Dostawa stalowej konstrukcji zgodnie z zatwierdzonym rysunkiem wykonania szybu

• Dostawa wypełnienia konstrukcji

• Ostateczna dokumentacja wykonawcza, obliczenia statyczne do wglądu w dziale projektowym firmy

• Atesty materiałów

• Deklaracja właściwości użytkowych produktu zgodnie z ČSN EN 1090-1+A1, ČSN EN 1090-2

Montaż

• Termin dostawy: około 5/6 tygodni od pomiaru i podpisania umowy kupna (w zależności od dostępnych mocy produkcyjnych)

• Czas montażu stalowej konstrukcji: 2 piętra = 1 dzień

• Montaż wypełnień: 4 piętra = 1 dzień

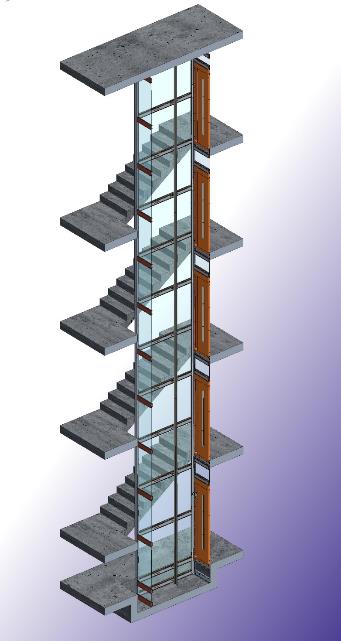

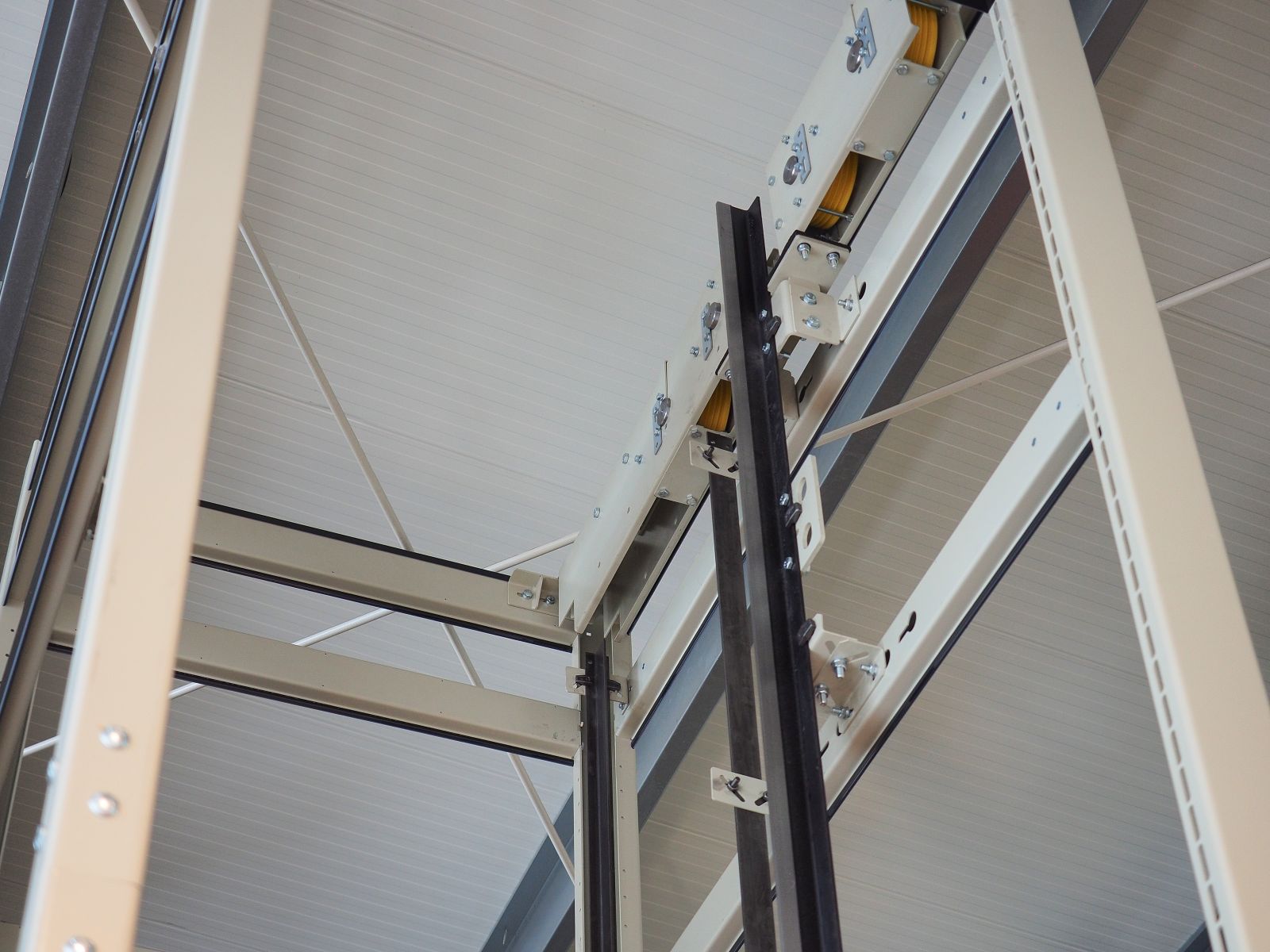

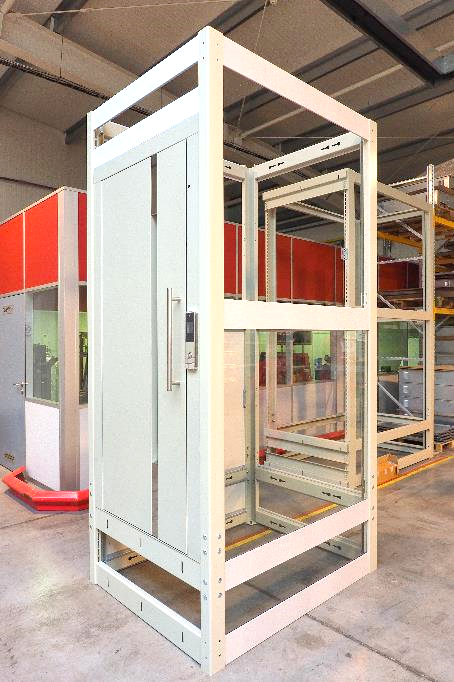

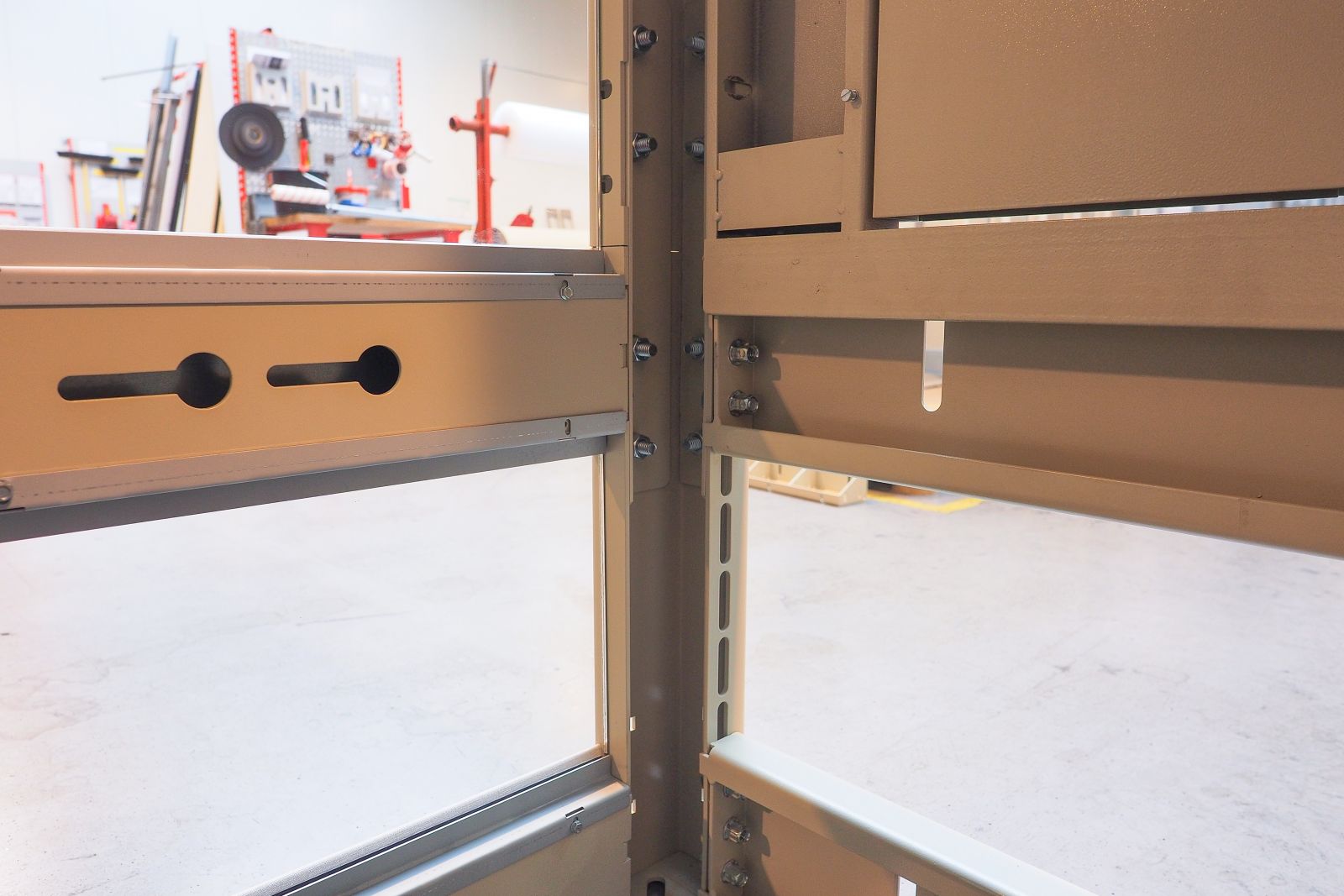

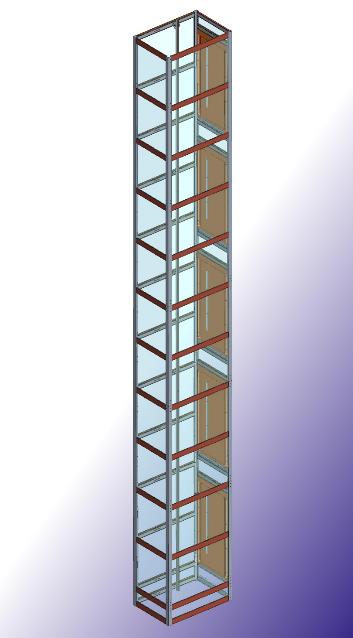

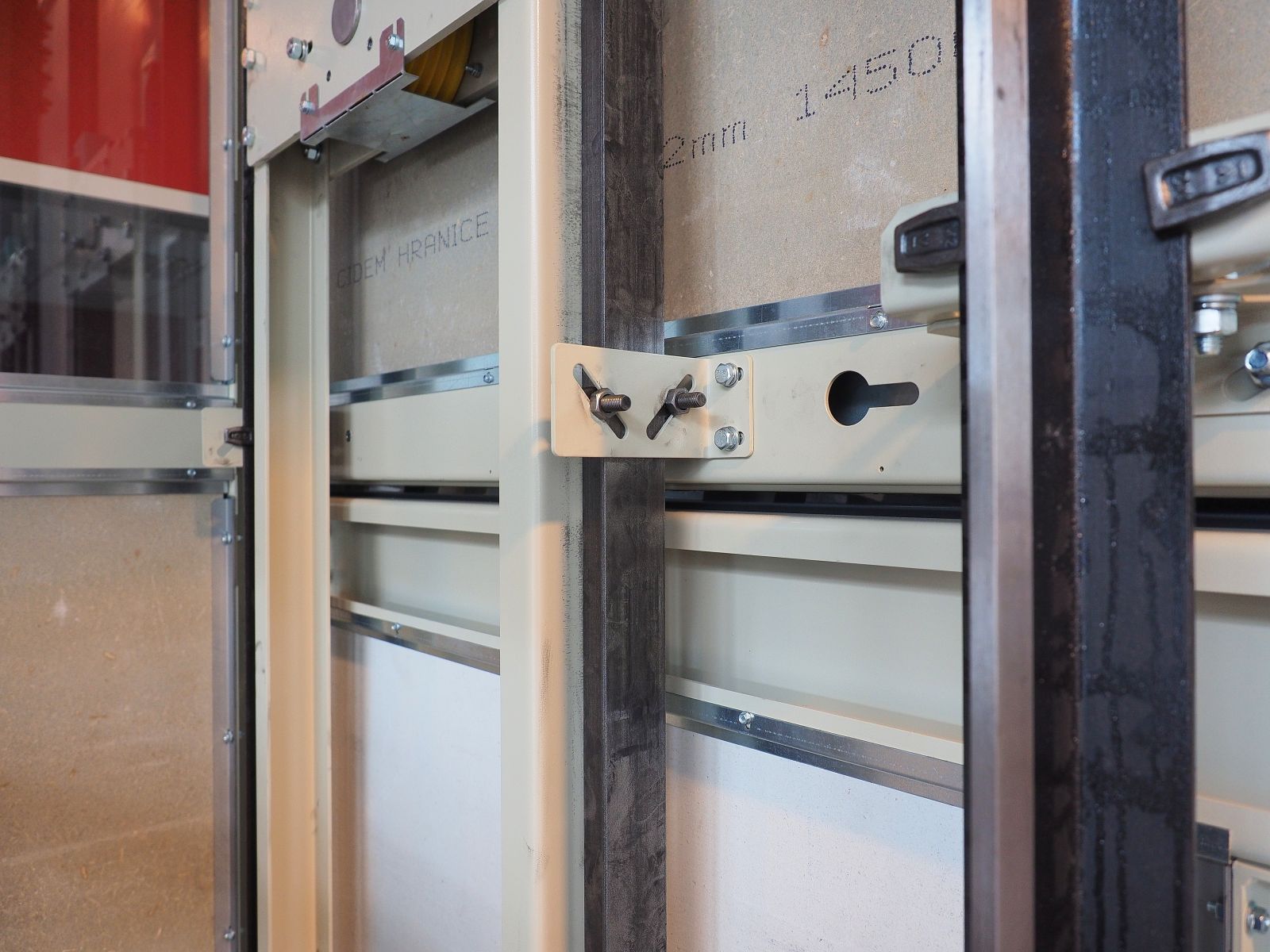

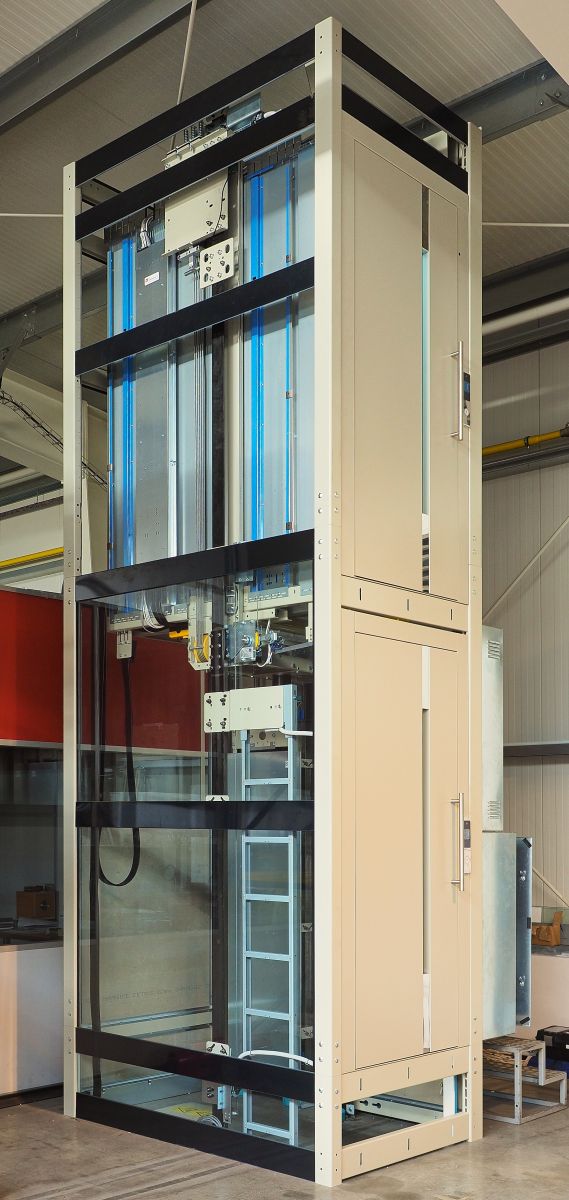

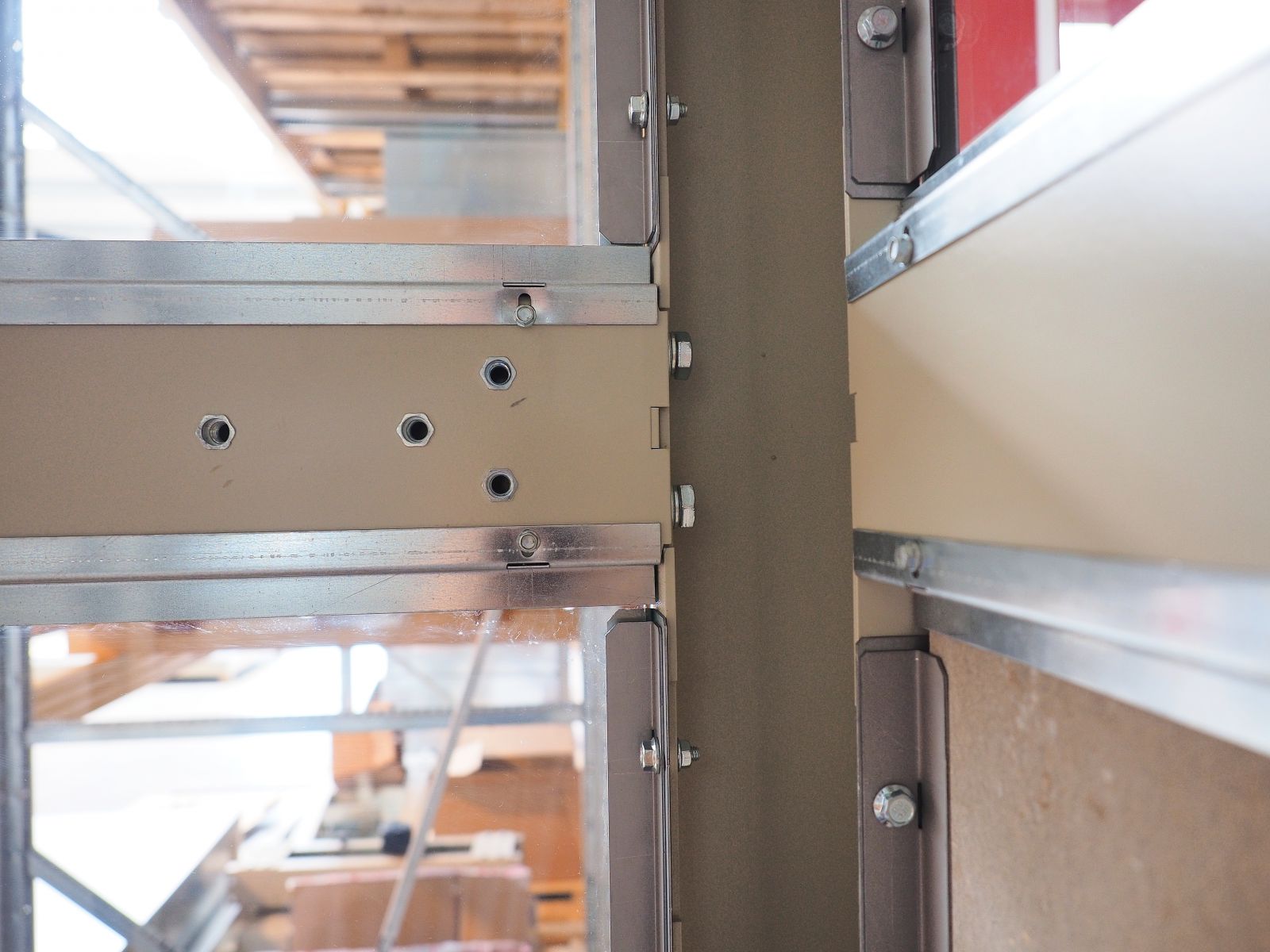

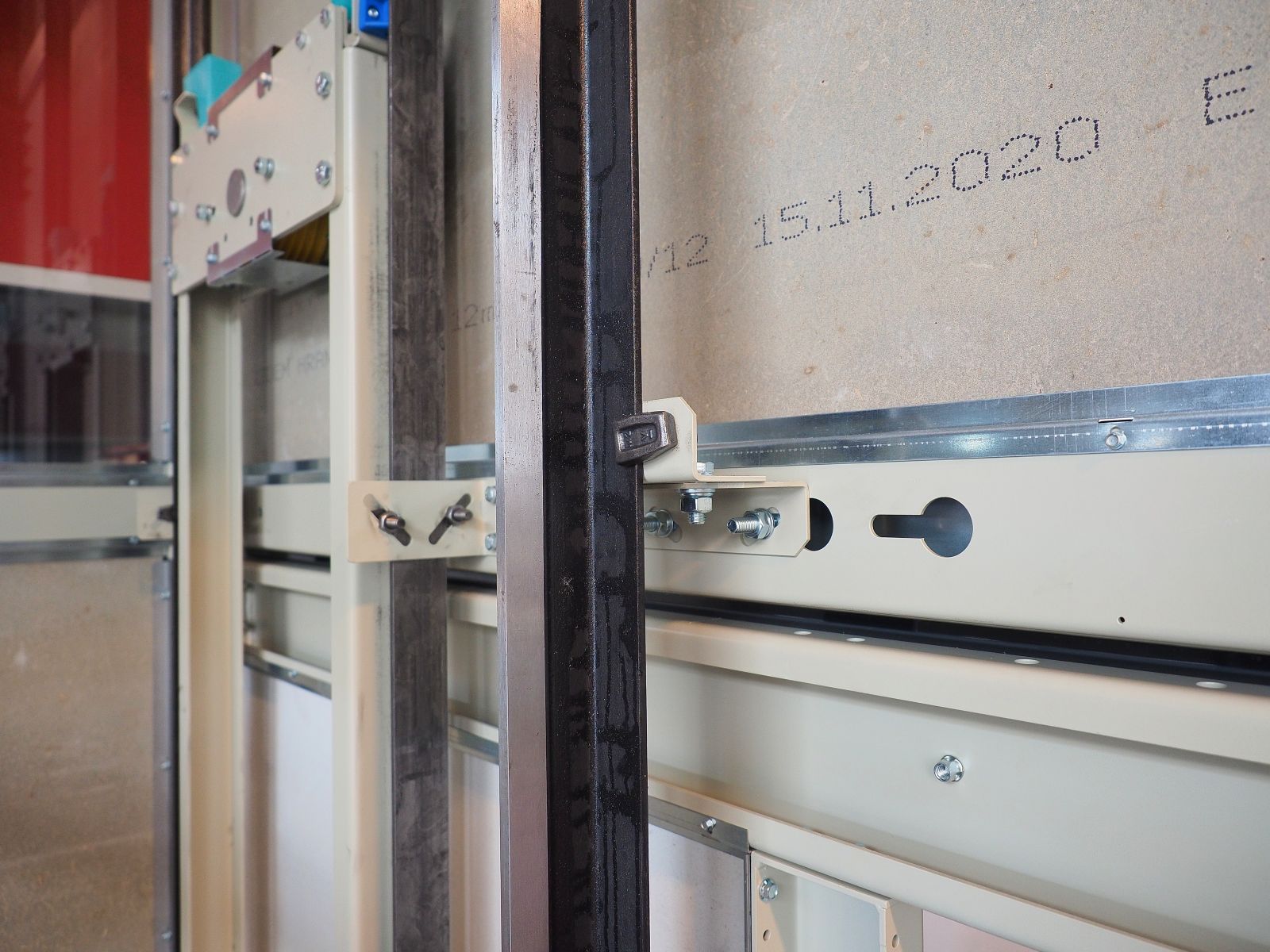

Skrecana konstrukcja szybu stalowego LC Beta – przykłady wykonania w windach LC
