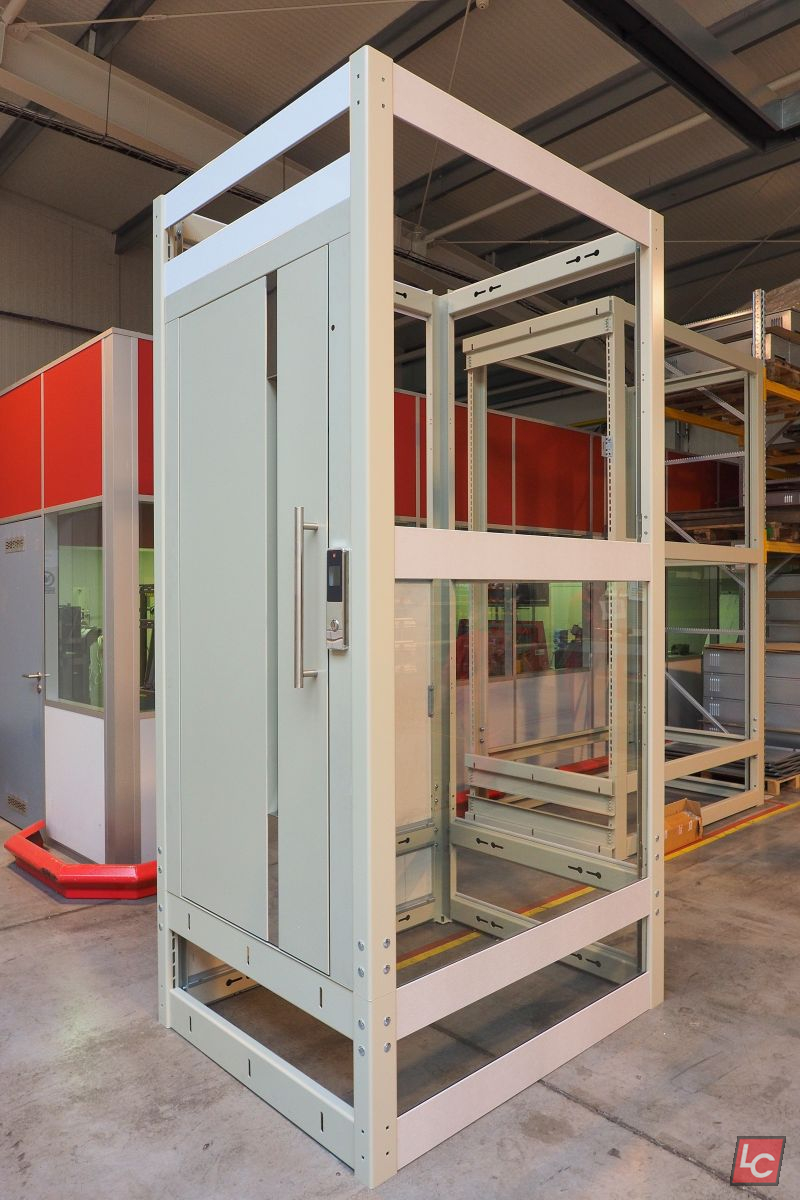

Skrecany szyb stalowy LC Alfa

 Montażowe skrecane szyby stalowe dla wind LC Alfa A1 i A2 – dla wind o udźwigu do 650 kg



Glowne zalety skrecanego szybu LC Alfa:
 • Ponadczasowy design konstrukcji
 • Certyfikowana produkcja zgodnie z ČSN EN 1090-1+A1, ČSN EN 1090-2
 • Prosty, szybki i latwy montaż bez spawania w miejscu instalacji
 • Brak szlifowania i hałasu podczas montażu
 • Dostarczone jako zestaw z dużą precyzją poszczególnych elementów


Wykonanie szybu

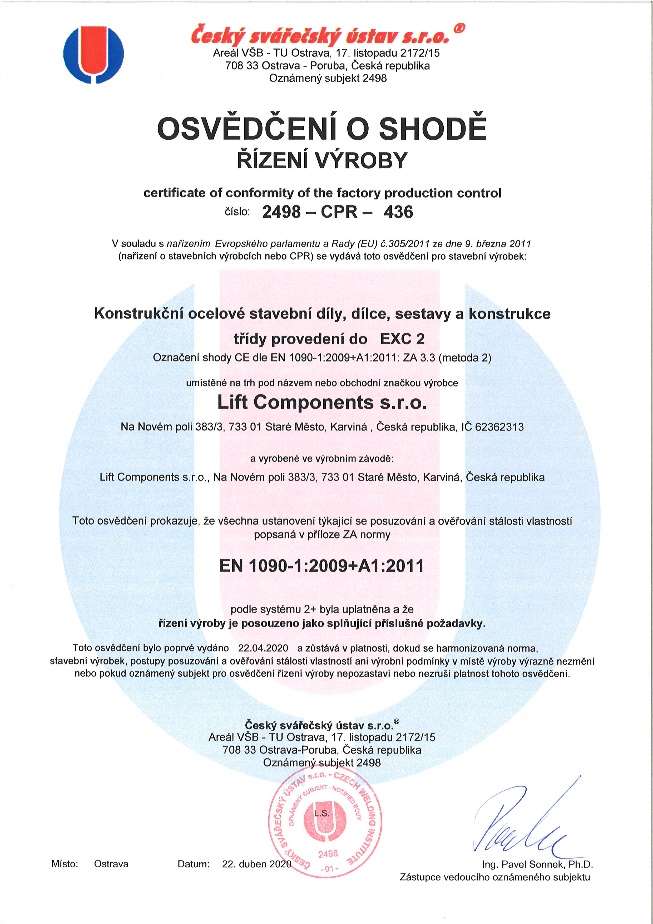

  • Certyfikowana (certyfikat nr 2498-CPR-436), w pełni montowana / skręcana konstrukcja stalowa z cienkościennych profili

  • Montaż, w tym wypełnienia, około 4 godziny na 1 piętro

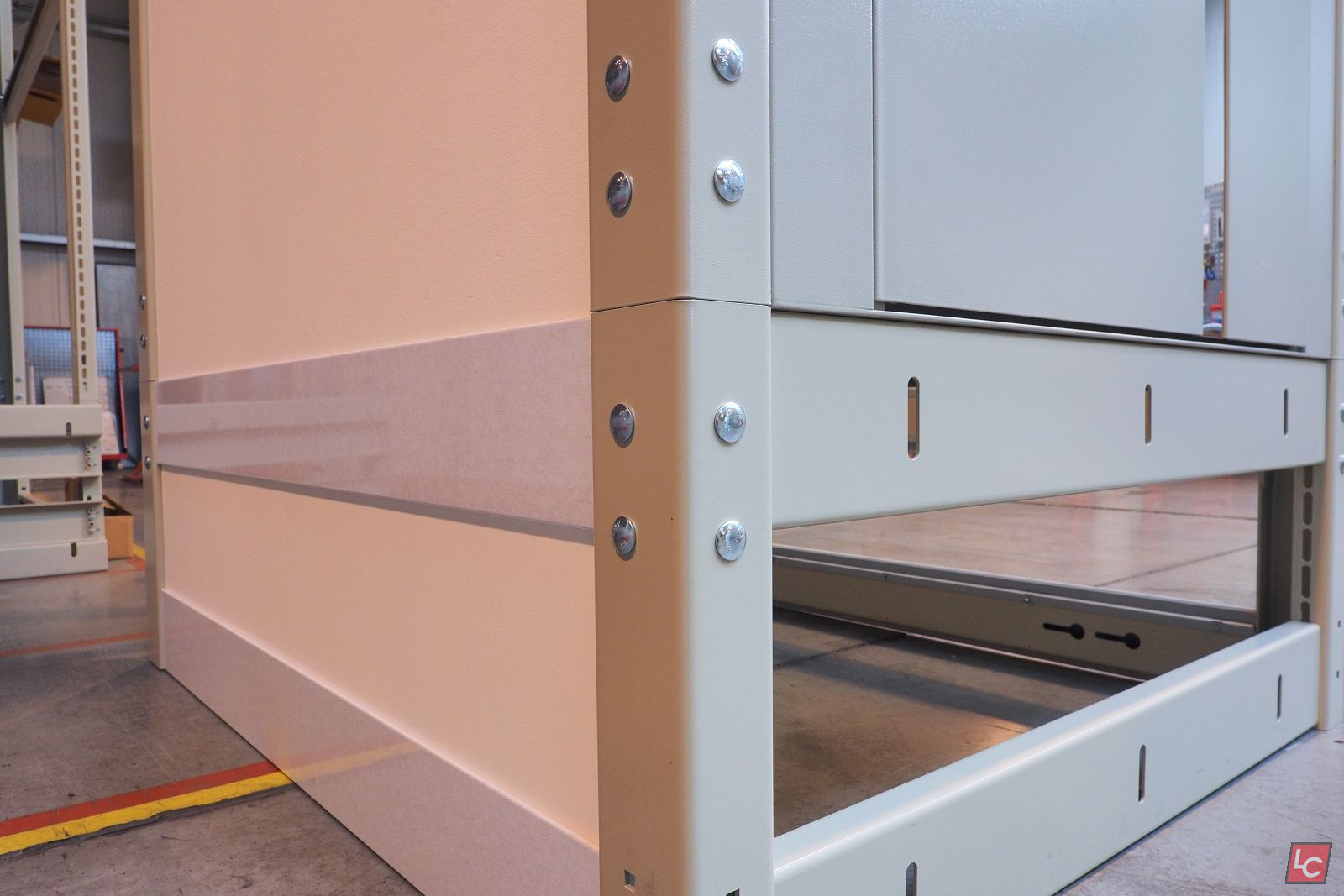

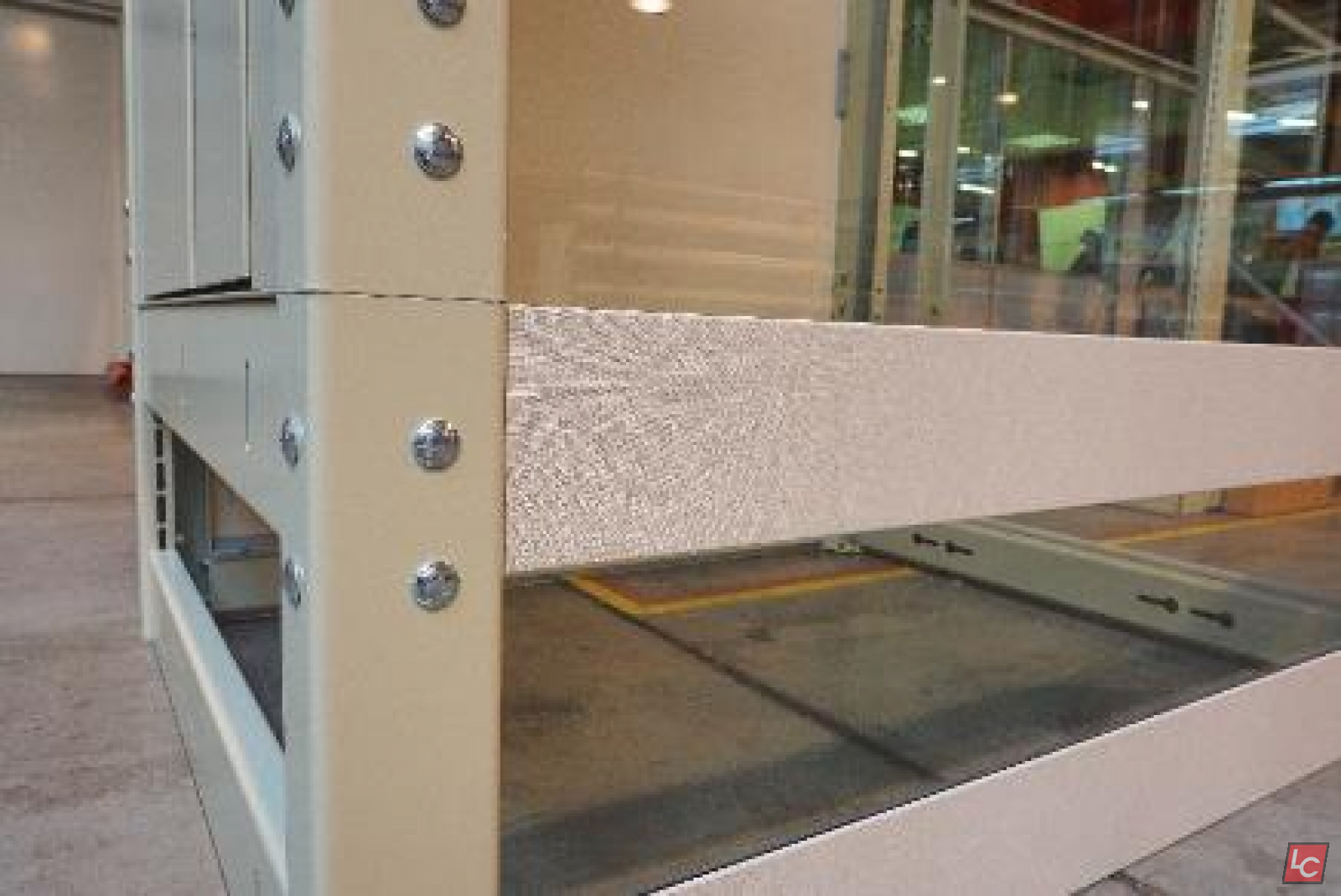

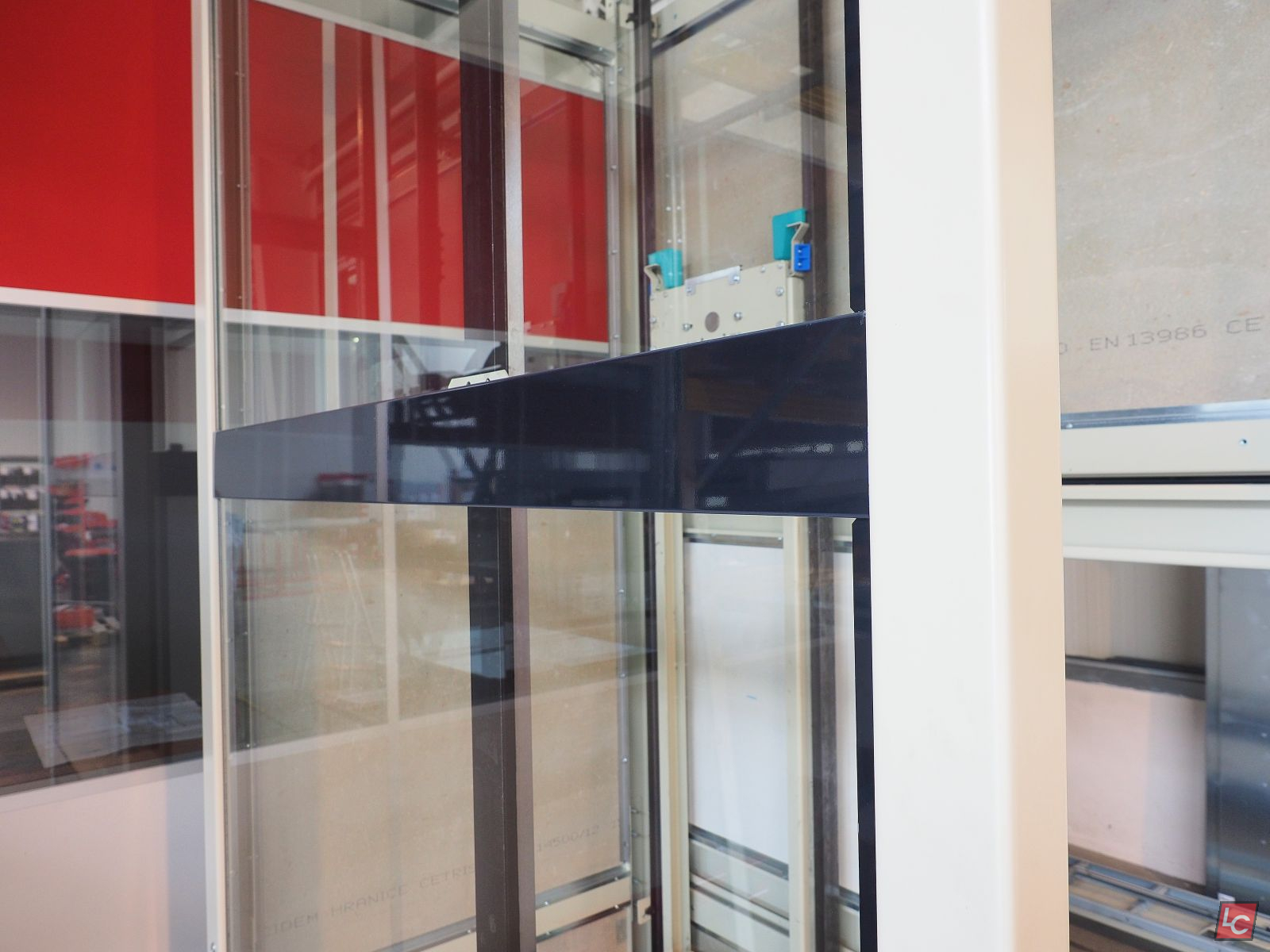

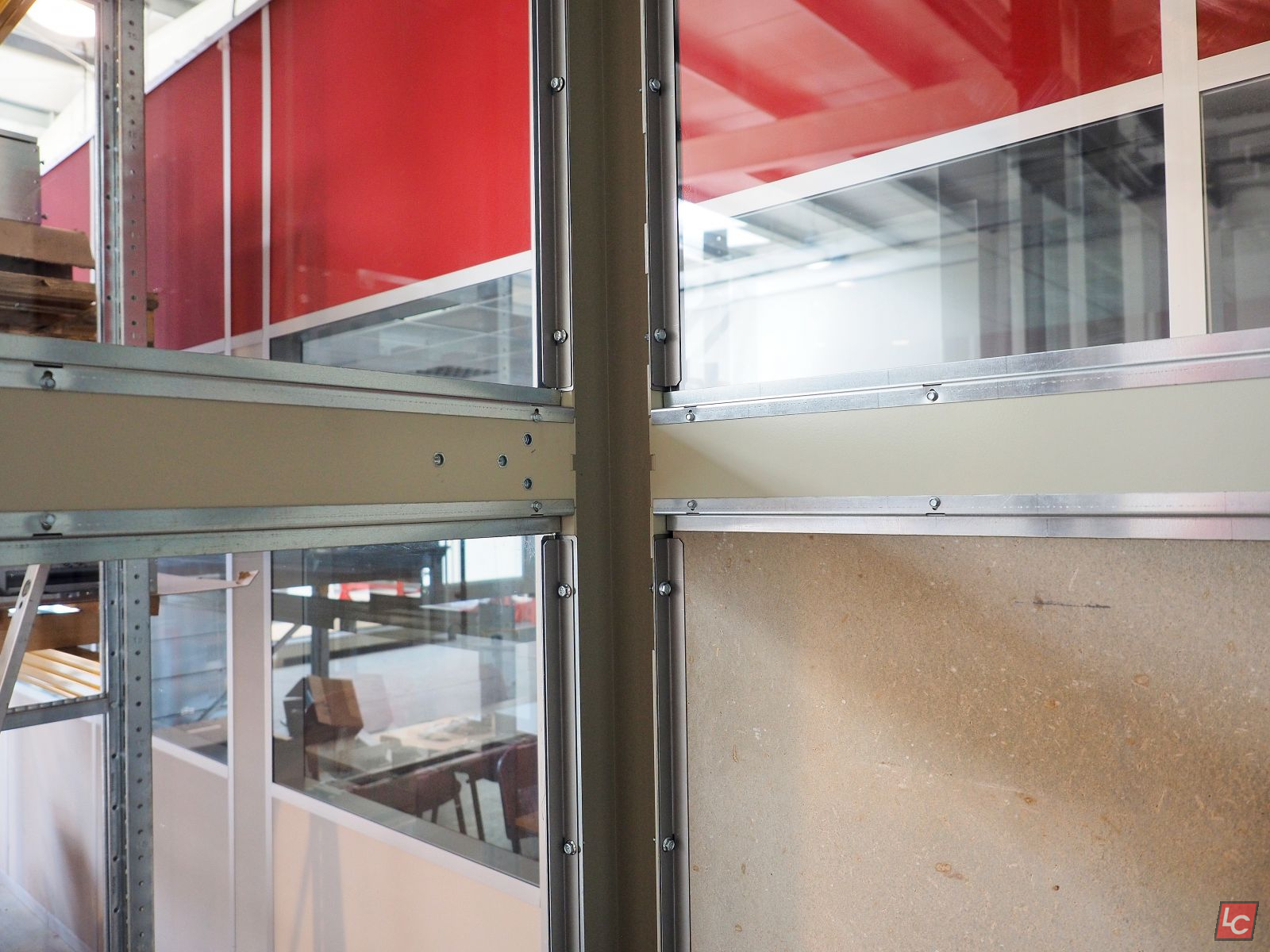

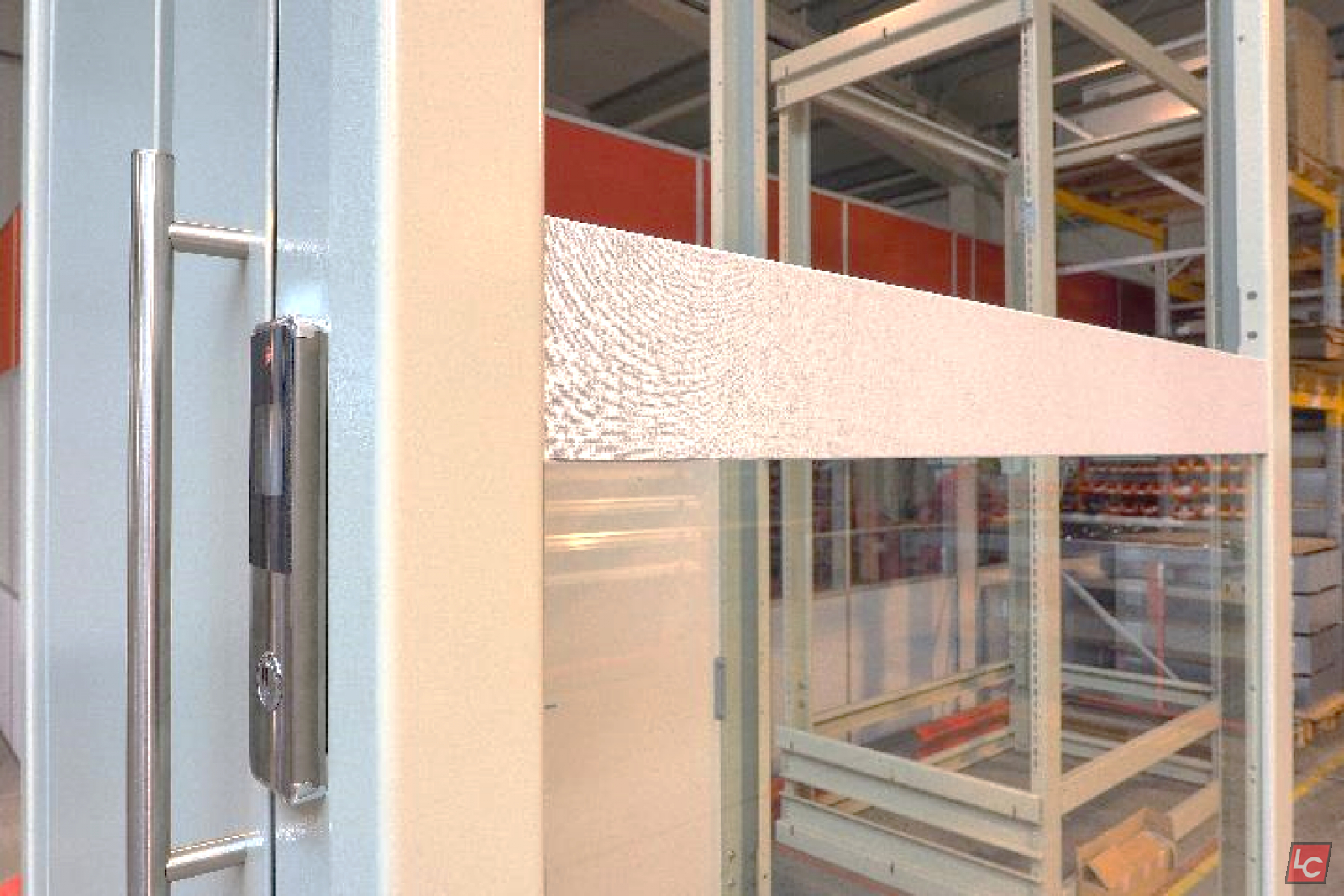

  • Rewolucyjne rozwiązanie osłony poziomych profili szybu z materiału PLALAM
  • Montaż wypełnień zarówno wewnątrz, jak i na zewnątrz szybu

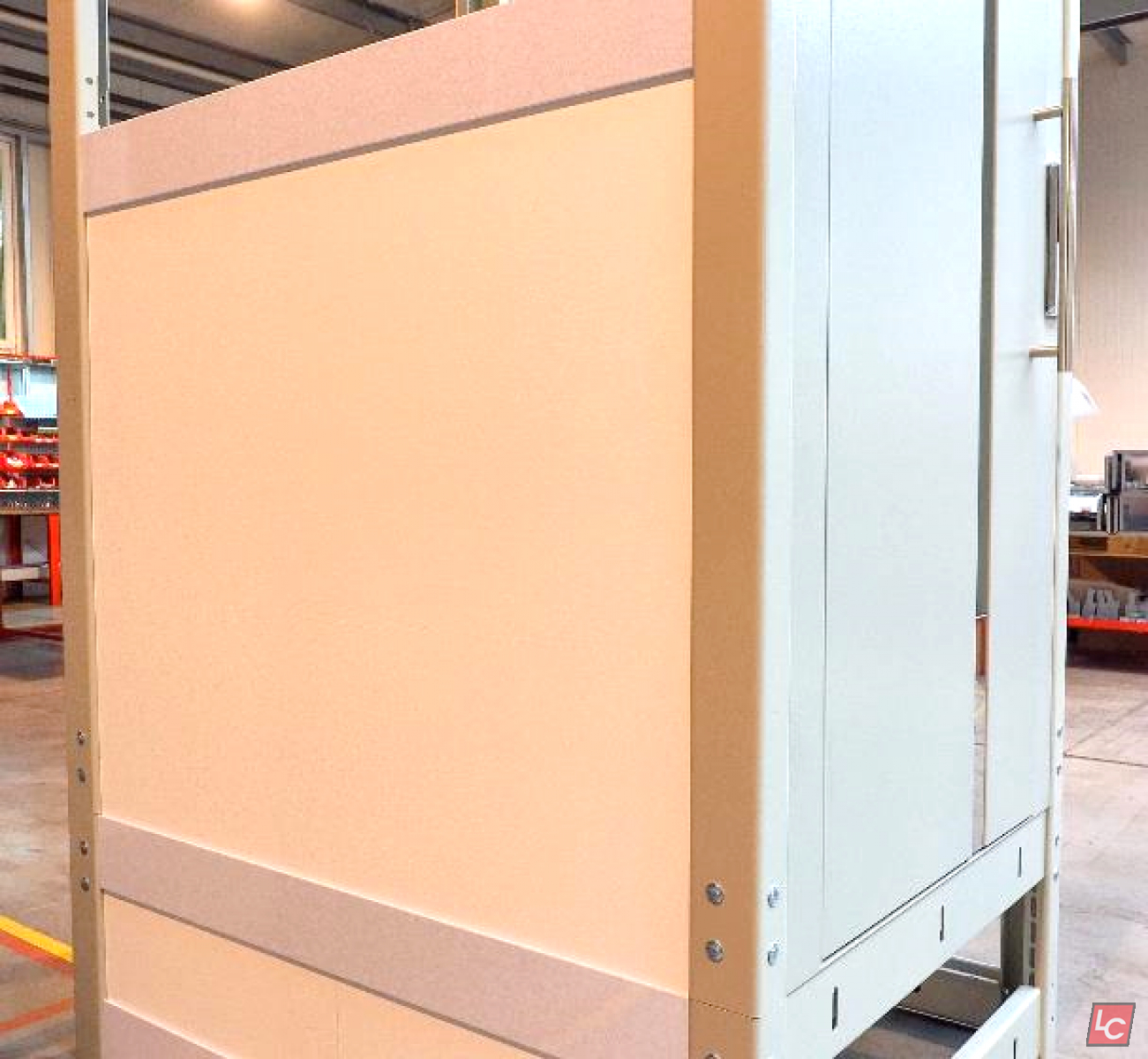

  • Priorytetowo przeznaczone dla szklanych wypełnień, opcjonalnie dla płyt włóknogipsowych Fermacell
  • 100% kompatybilność z windami LC
  • Materiał konstrukcji: EXC2 / Stal S235JR, S355JR, otwarte profile gięte



Wypełnienie konstrukcji – LC Alfa A1

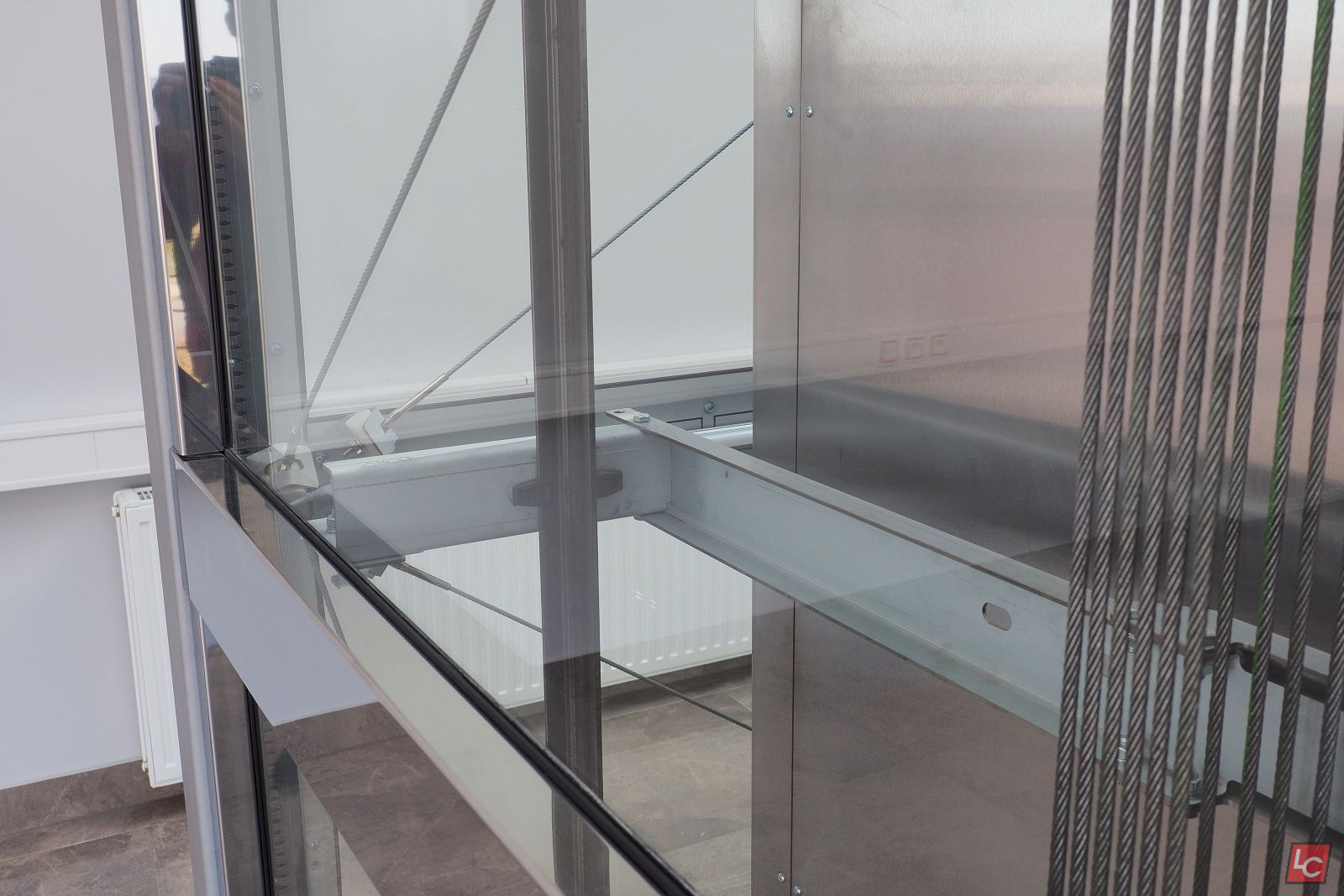

  • Rodzaj wypełnienia: wielowarstwowe (laminowane) szkło bezpieczne 4+4+0,76 mm

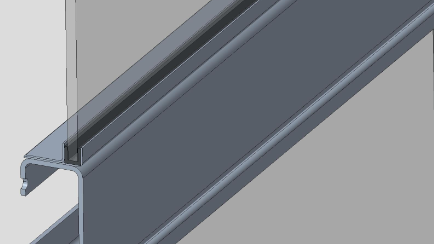

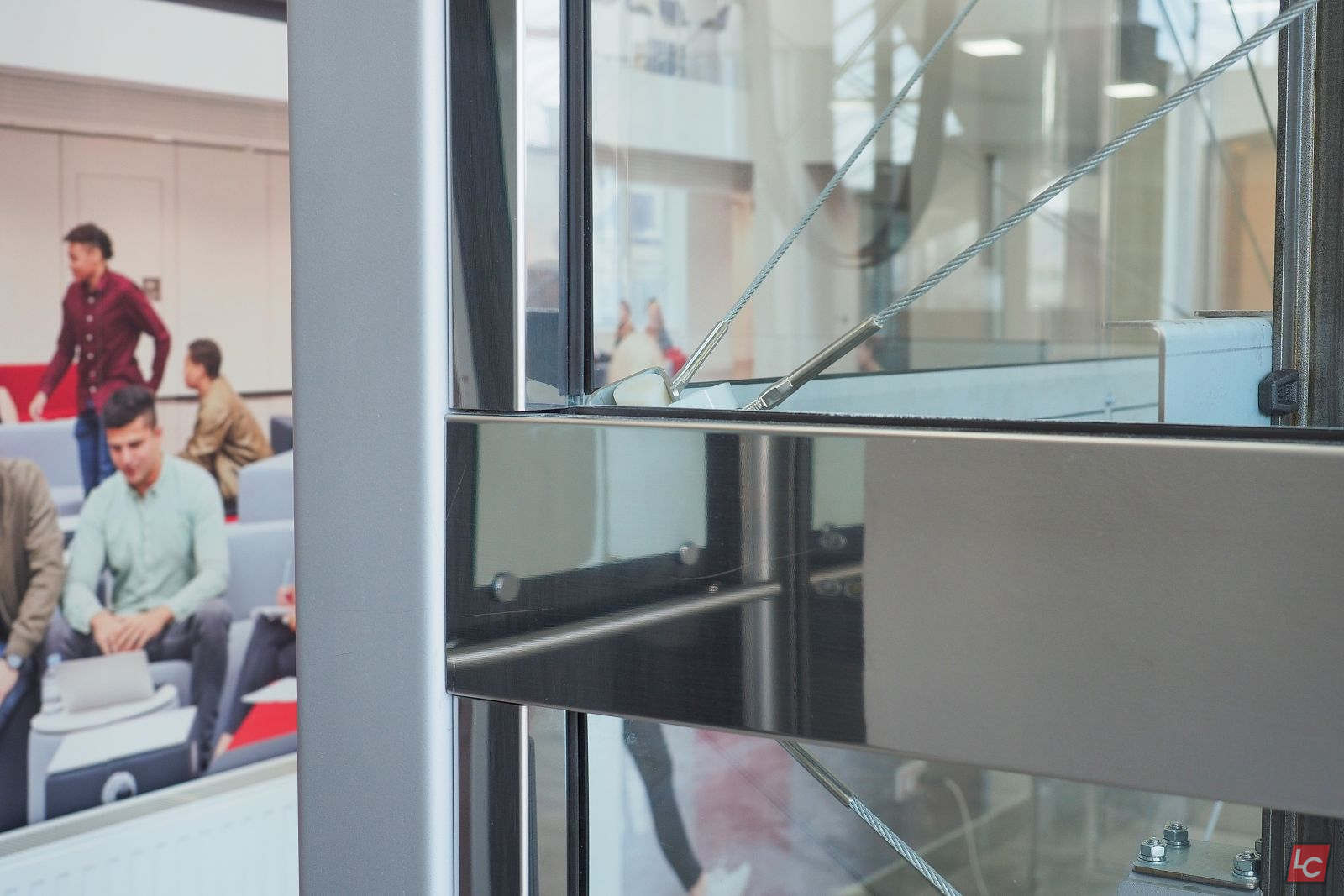

  • Osadzenie szkła: w systemie z profili ze stali nierdzewnej

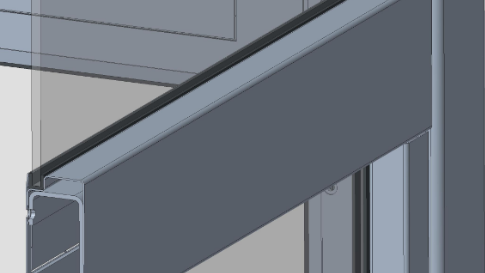

  • Instalacja: prosta i bardzo kompaktowa, montaż w profilu nierdzewnym (pozioma poprzeczka) oraz w lakierowanym profilu (pionowy słupek konstrukcji)
  • Estetyka: brak widocznych krawędzi szkła
  • Wykończenie szkła: przezroczyste, kolorowe, piaskowane

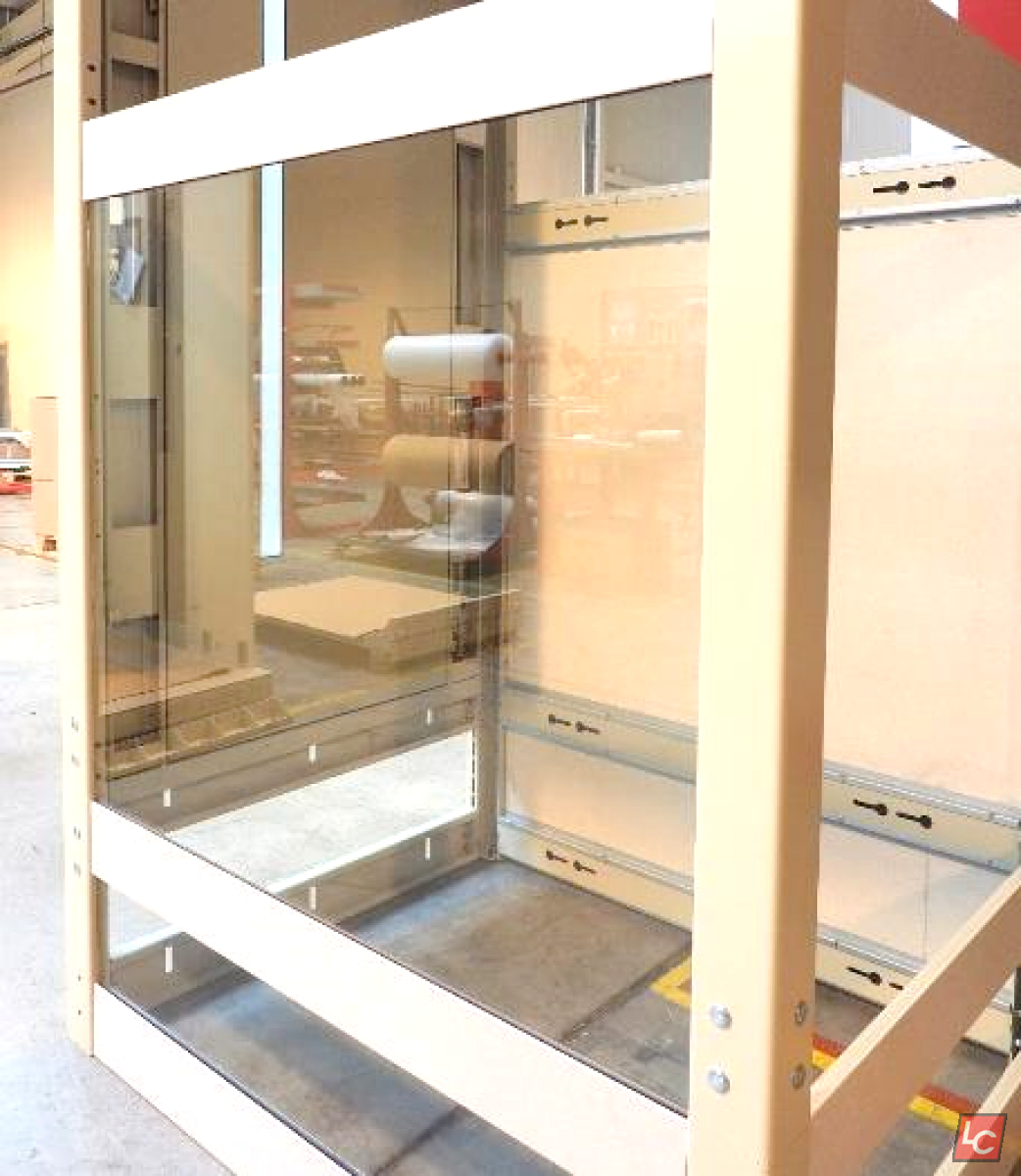

Wypełnienie konstrukcji – LC Alfa A2

  • Rodzaj wypełnienia: wielowarstwowe (laminowane) szkło bezpieczne 4+4+0,76 mm
  • Osadzenie szkła: pomiędzy profilami konstrukcji
  • Instalacja: prosta, za pomocą kotwiących segmentów „L” z widoczną krawędzią szkła na obwodzie
  • Wykończenie profili: lakierowane zgodnie z paletą RAL
  • Wykończenie szkła: przezroczyste, kolorowe, piaskowane





Zakres dostawy

• Dostawa stalowej konstrukcji zgodnie z zatwierdzonym rysunkiem wykonania szybu

• Ostateczna dokumentacja eksploatacyjna, w tym obliczenia statyczne

• Atesty materiałów

• Deklaracja właściwości użytkowych produktu zgodnie z ČSN EN 1090-1+A1, ČSN EN 1090-2

Terminy:

• Termin dostawy: około 5/6 tygodni od pomiaru i podpisania umowy kupna (w zależności od dostępnych mocy produkcyjnych)

Czas montażu:

• Montaż stalowej konstrukcji: 1 piętro = 1 dzień

• Montaż wypełnień: 3 piętra = 1 dzień

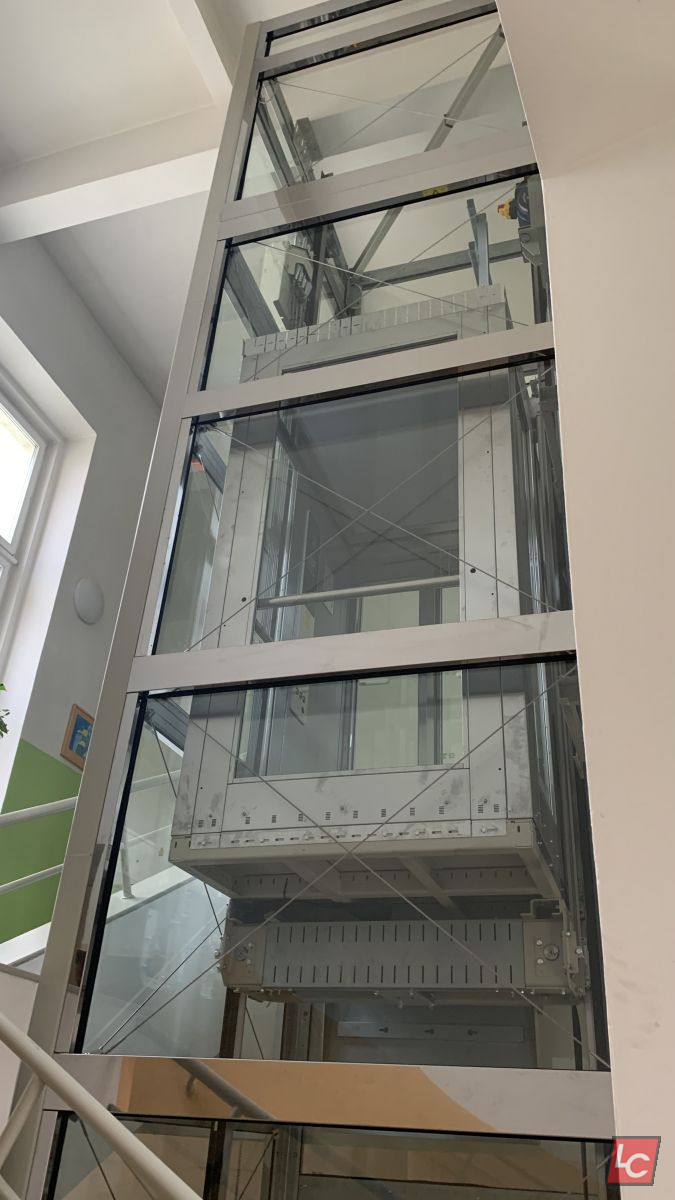

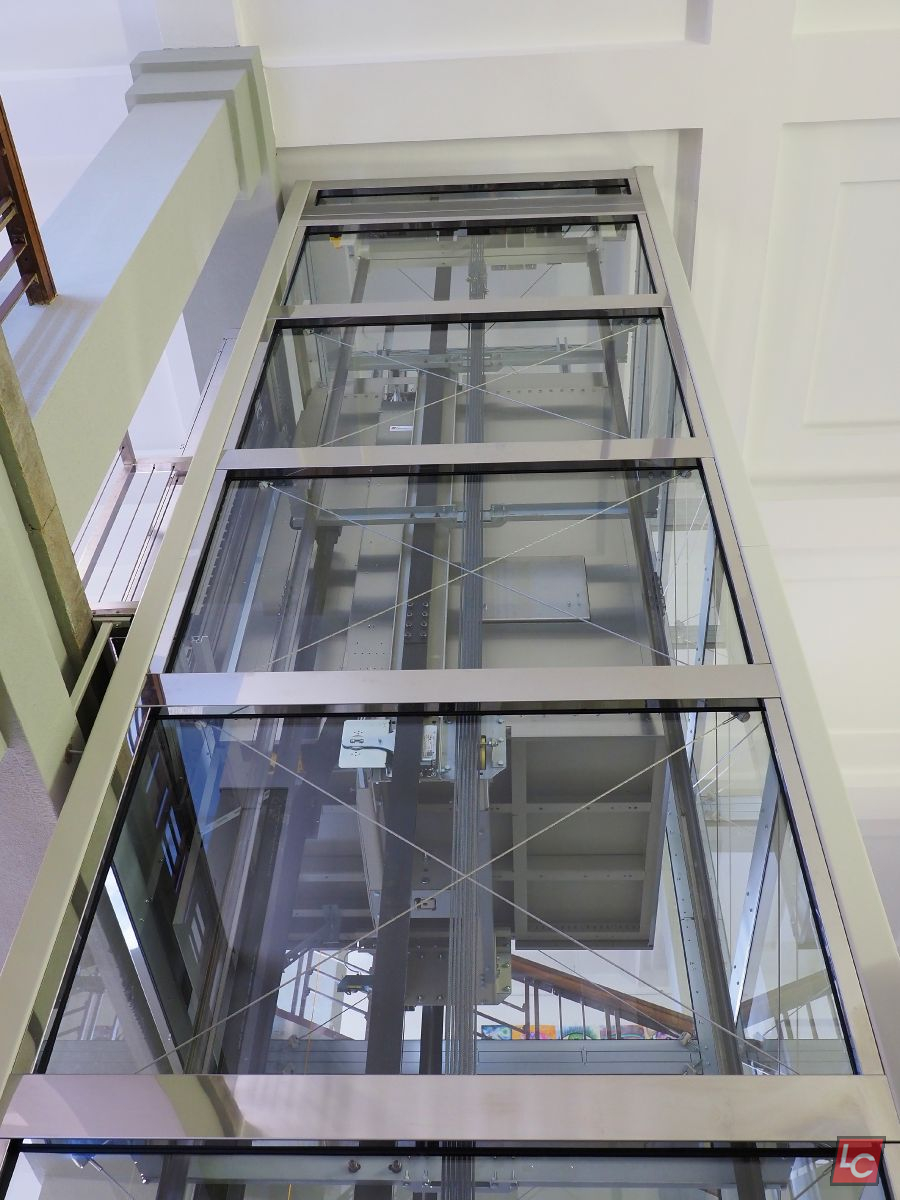

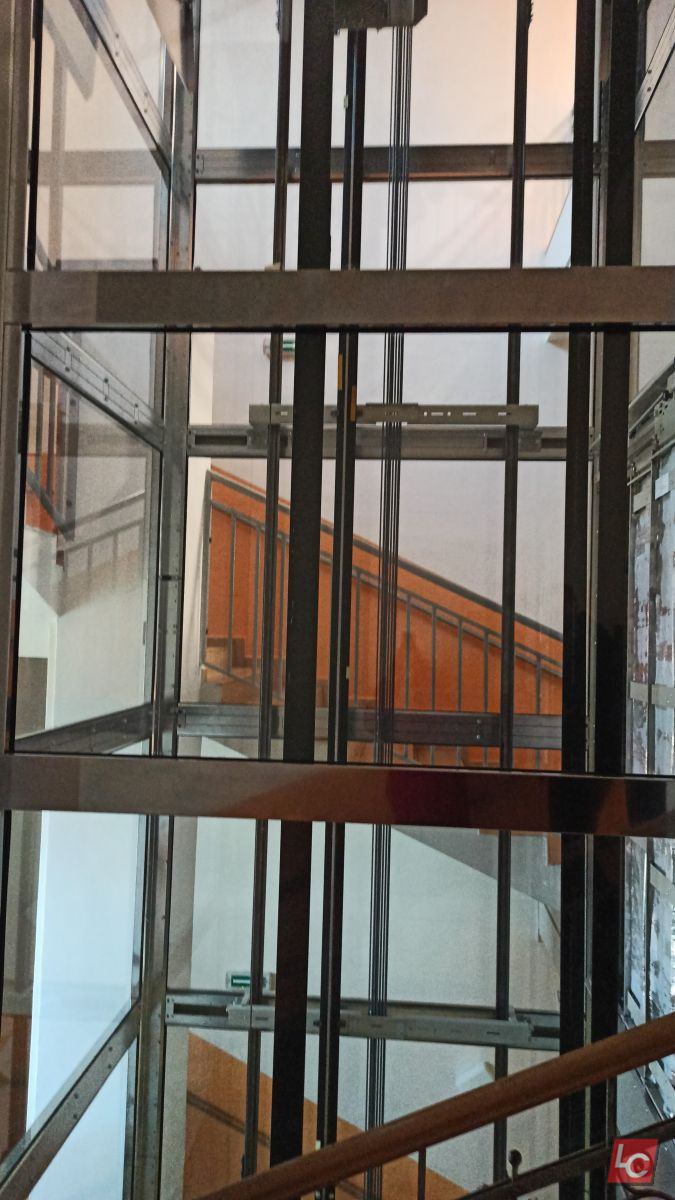

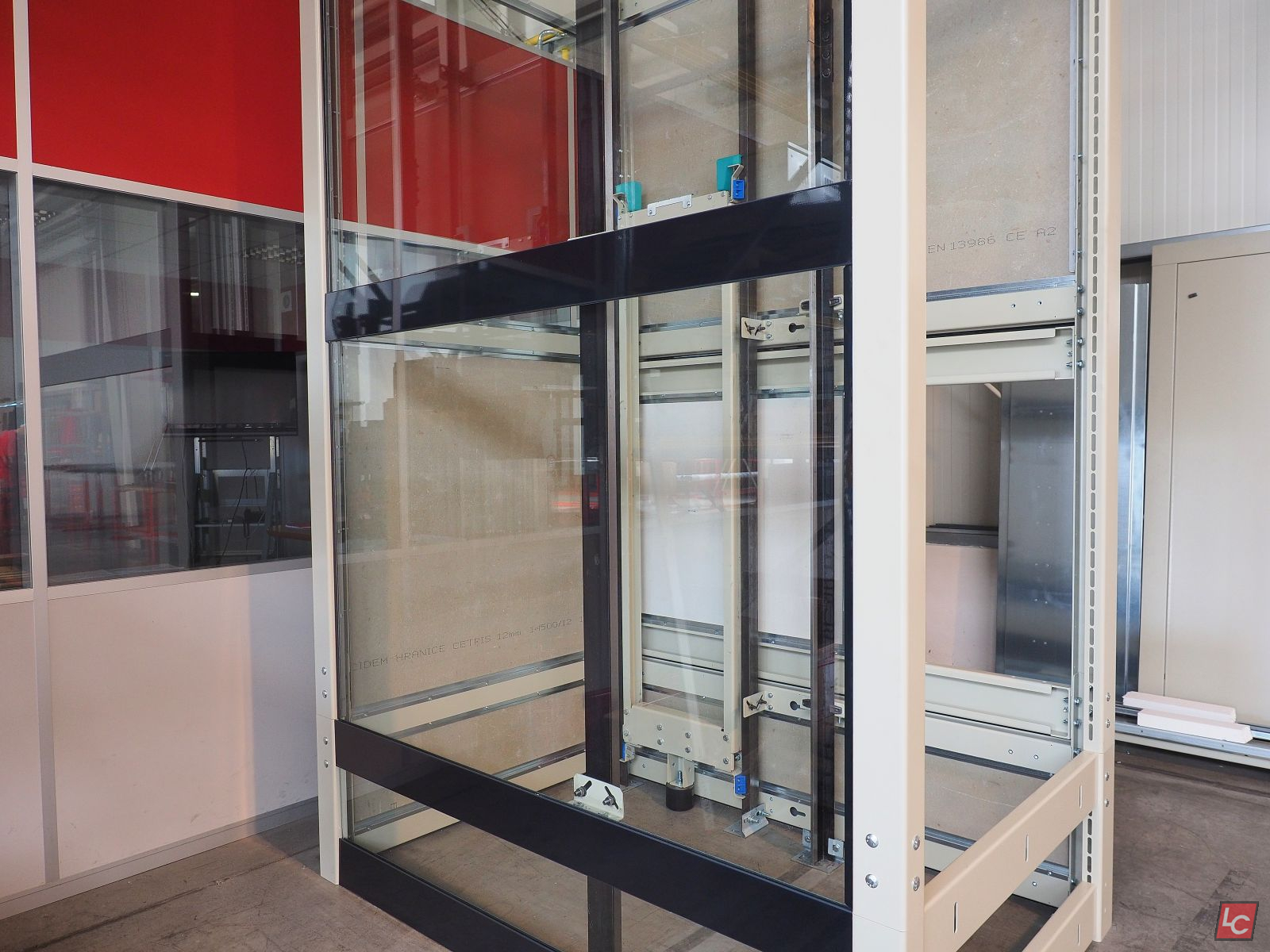

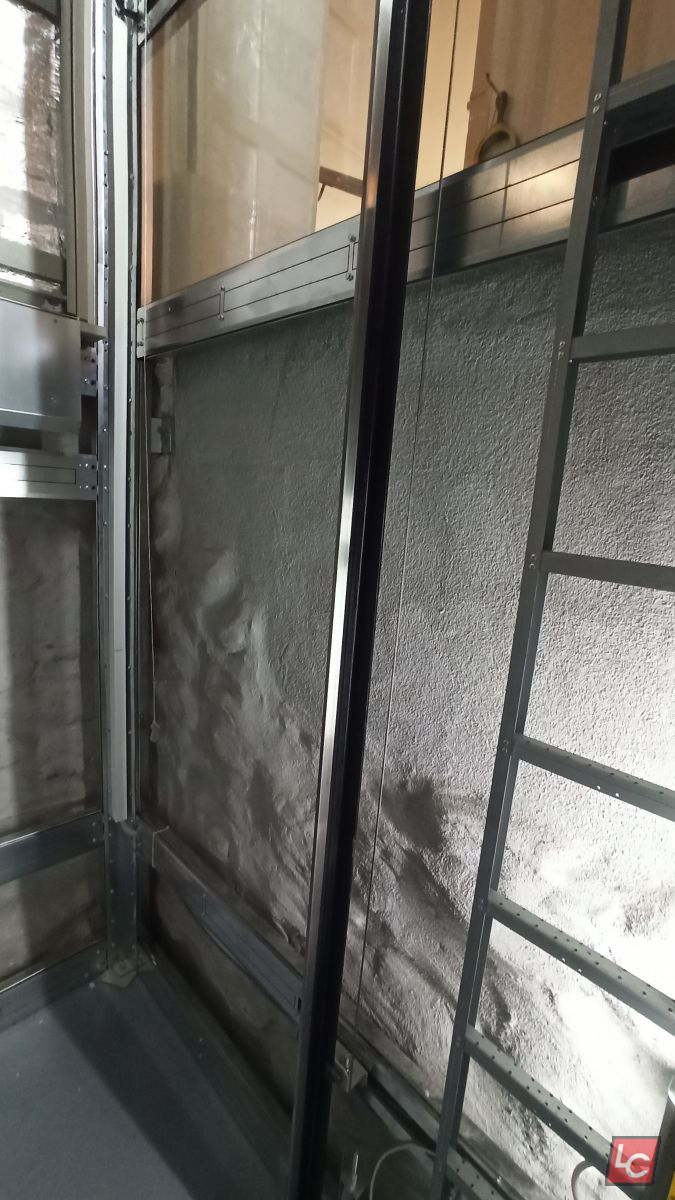

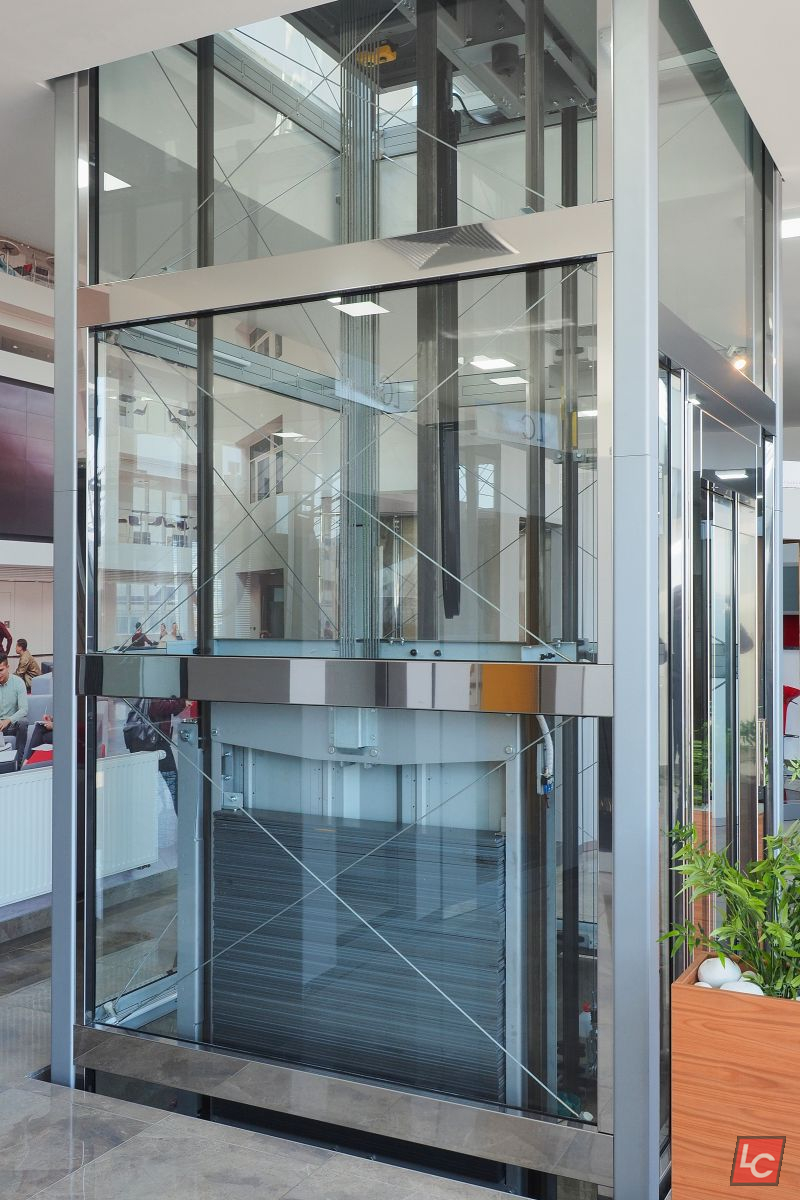

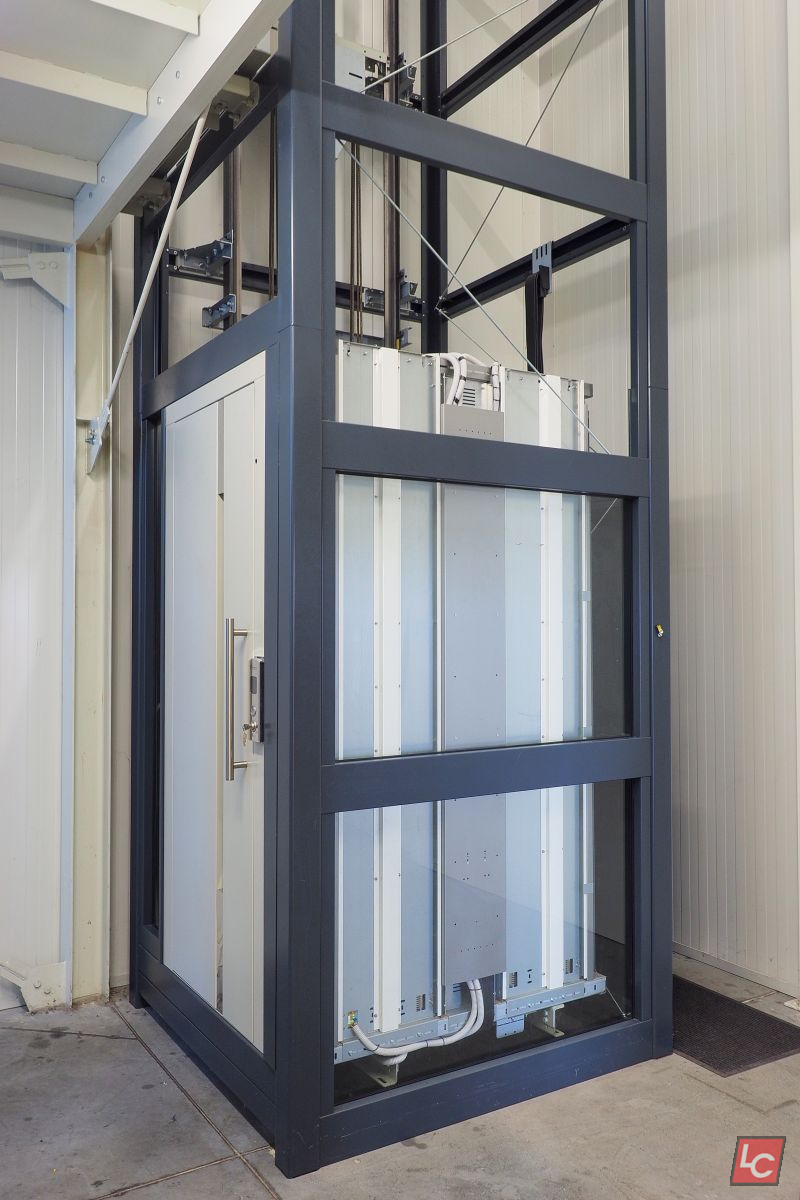

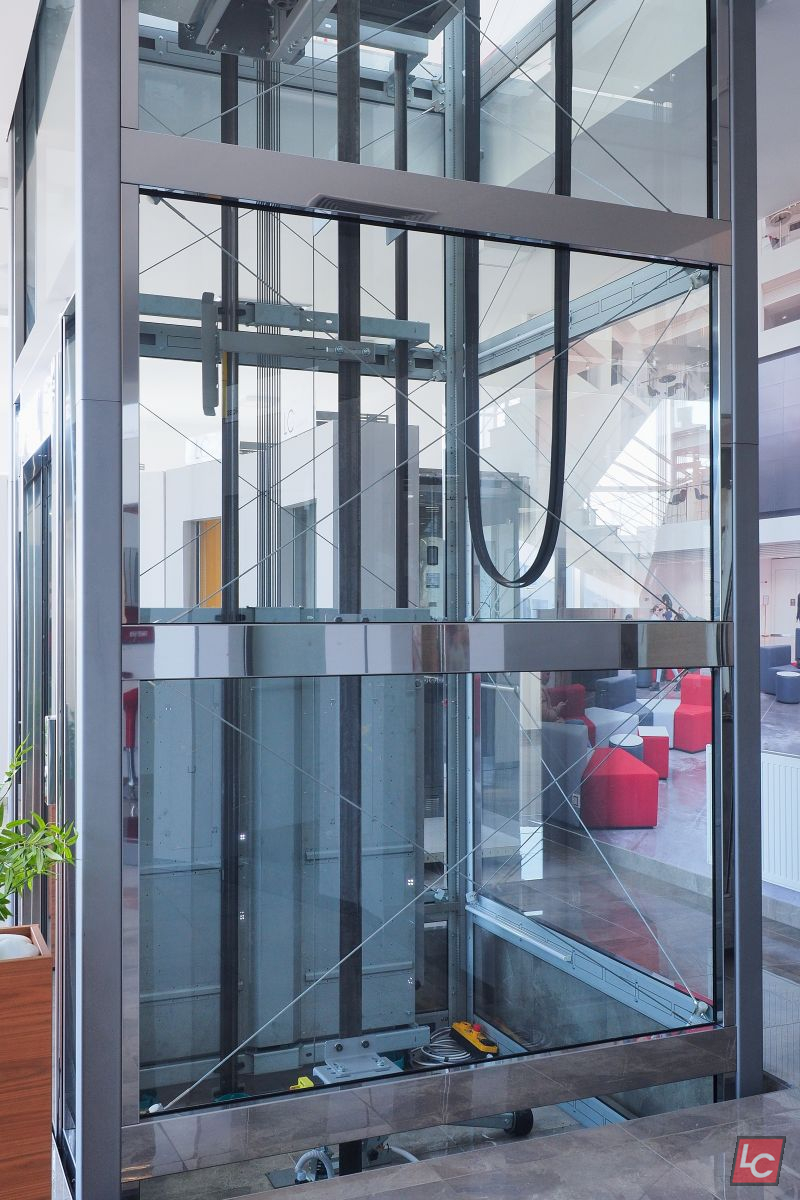

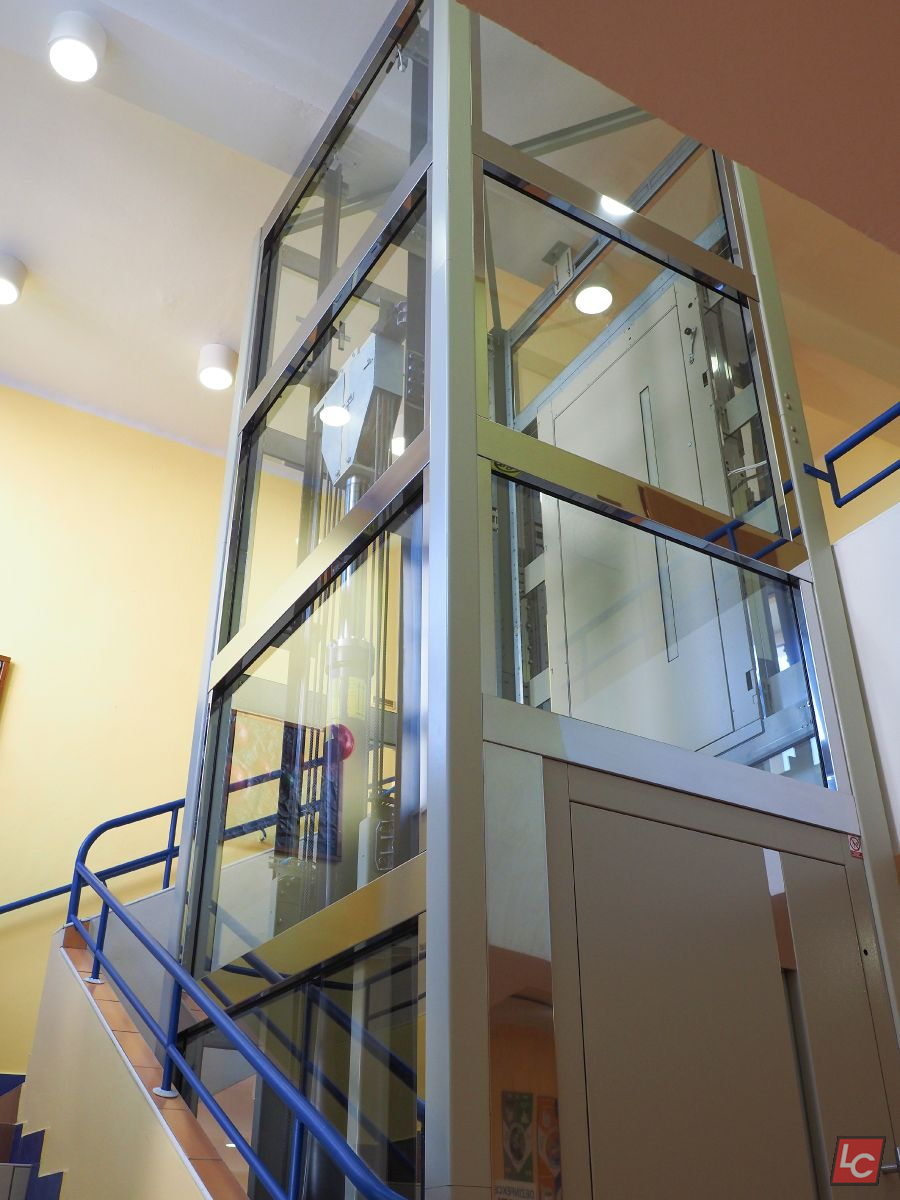

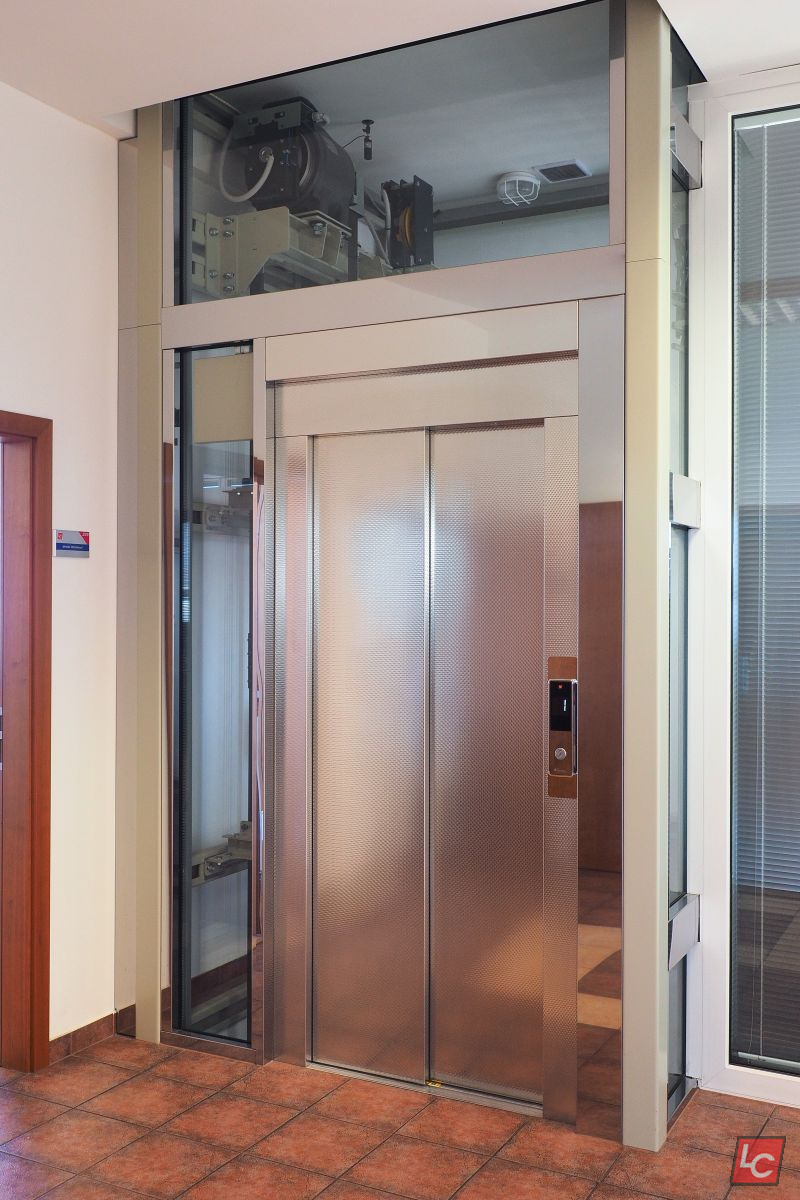

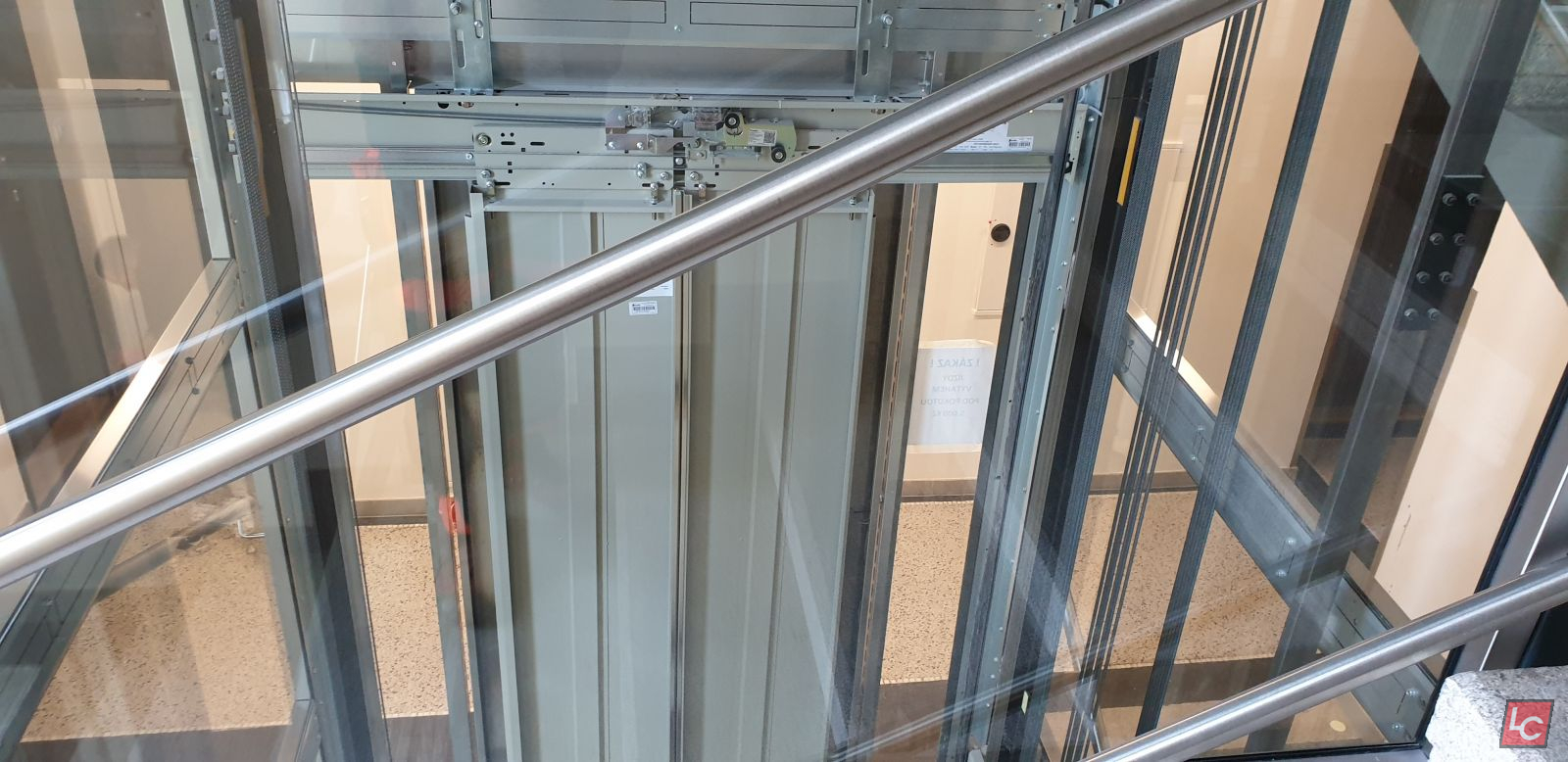

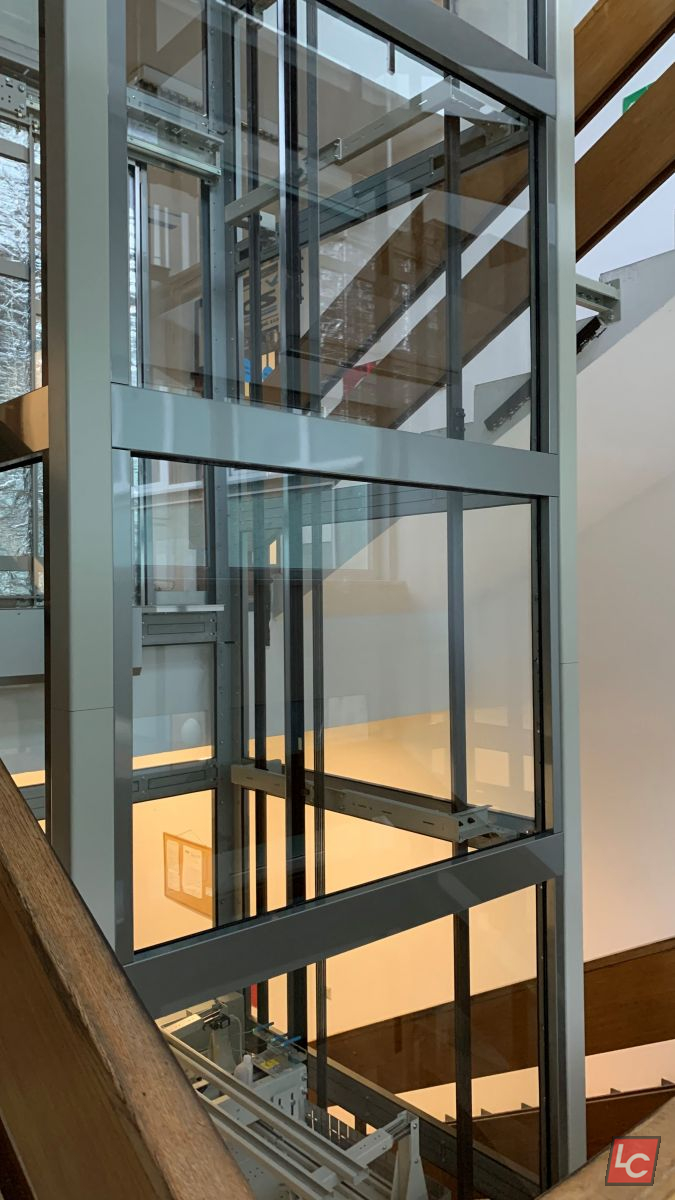

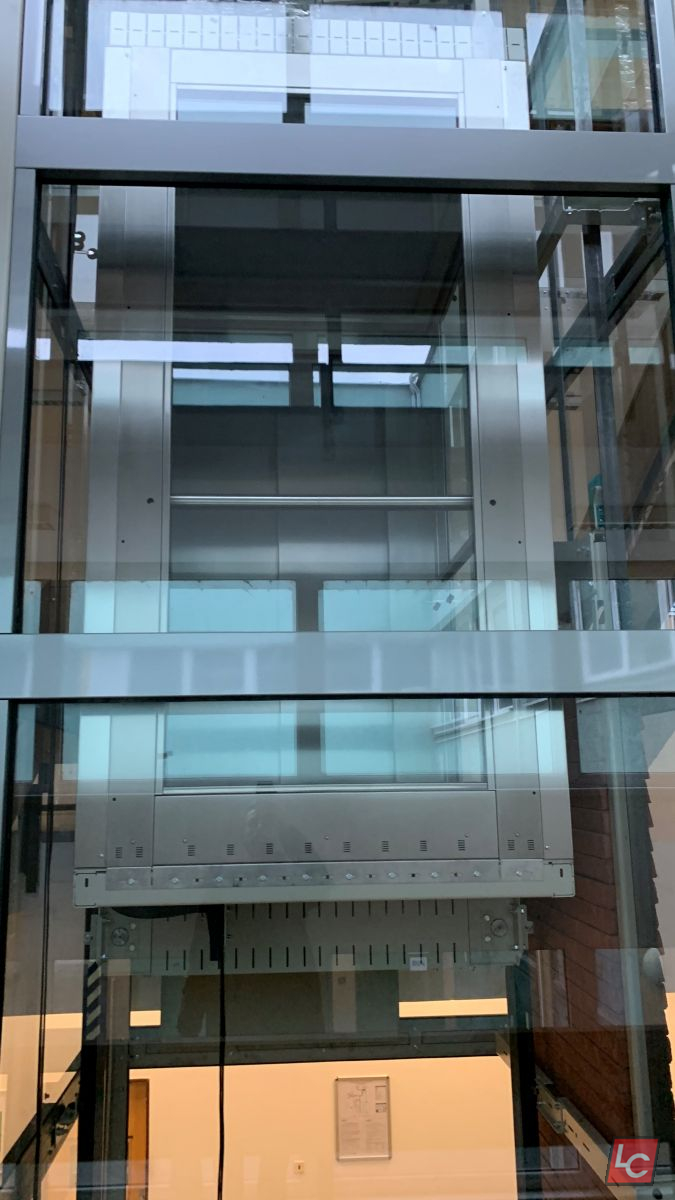

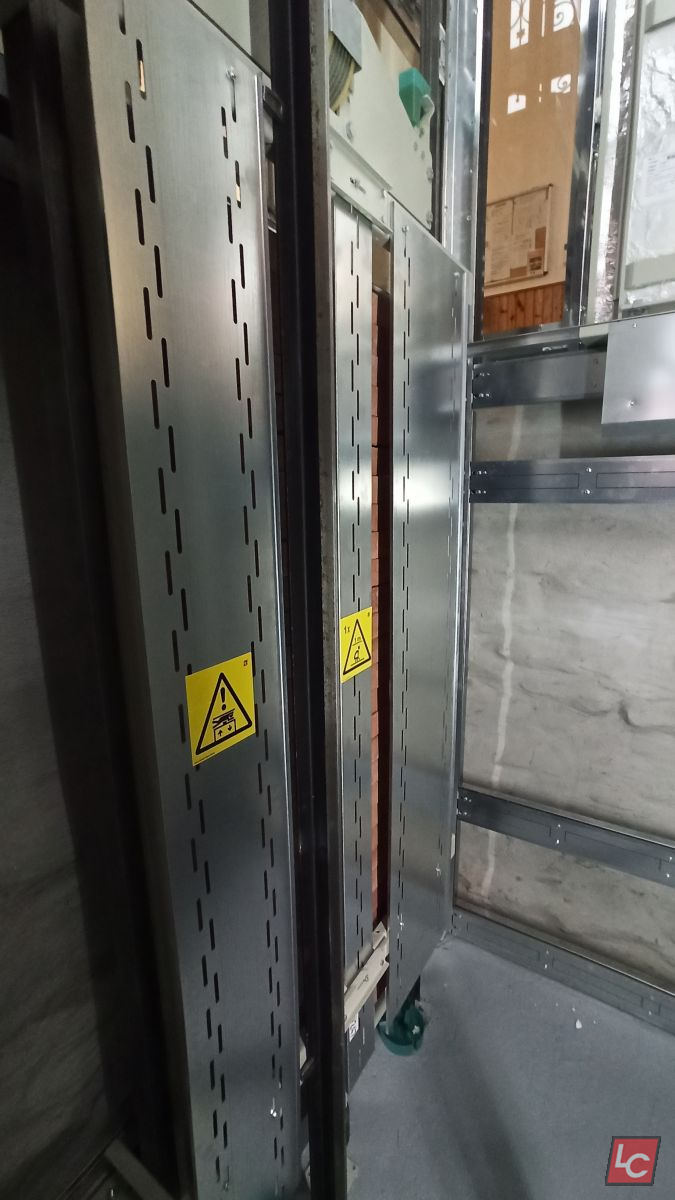

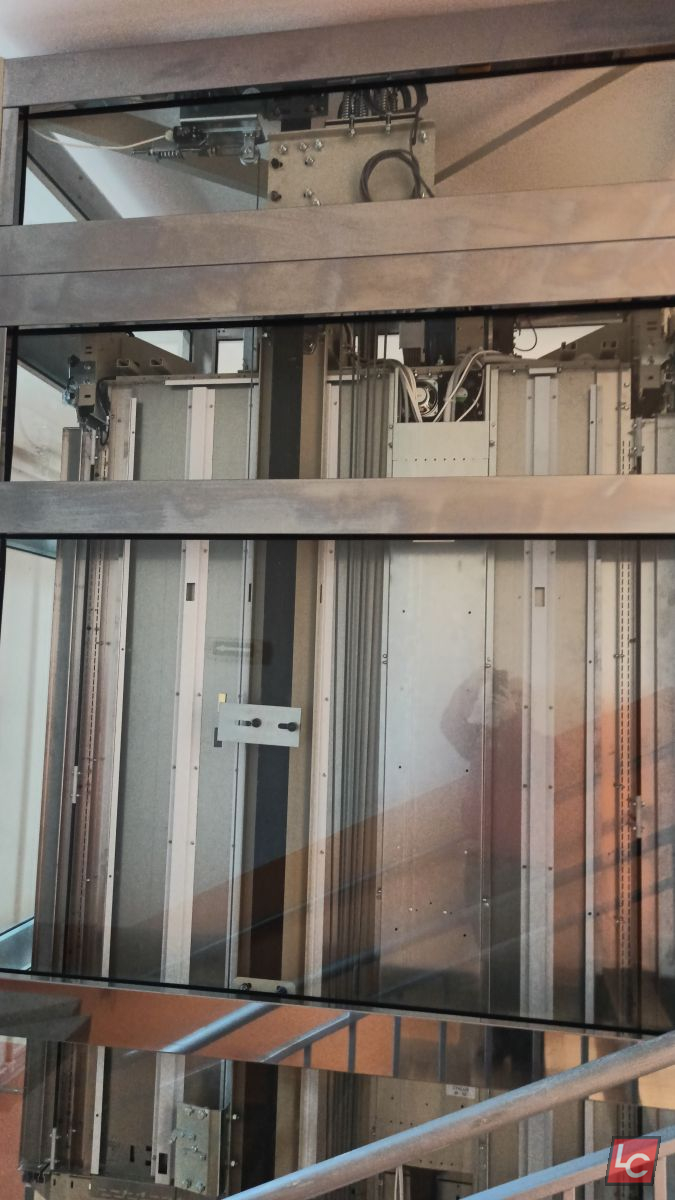

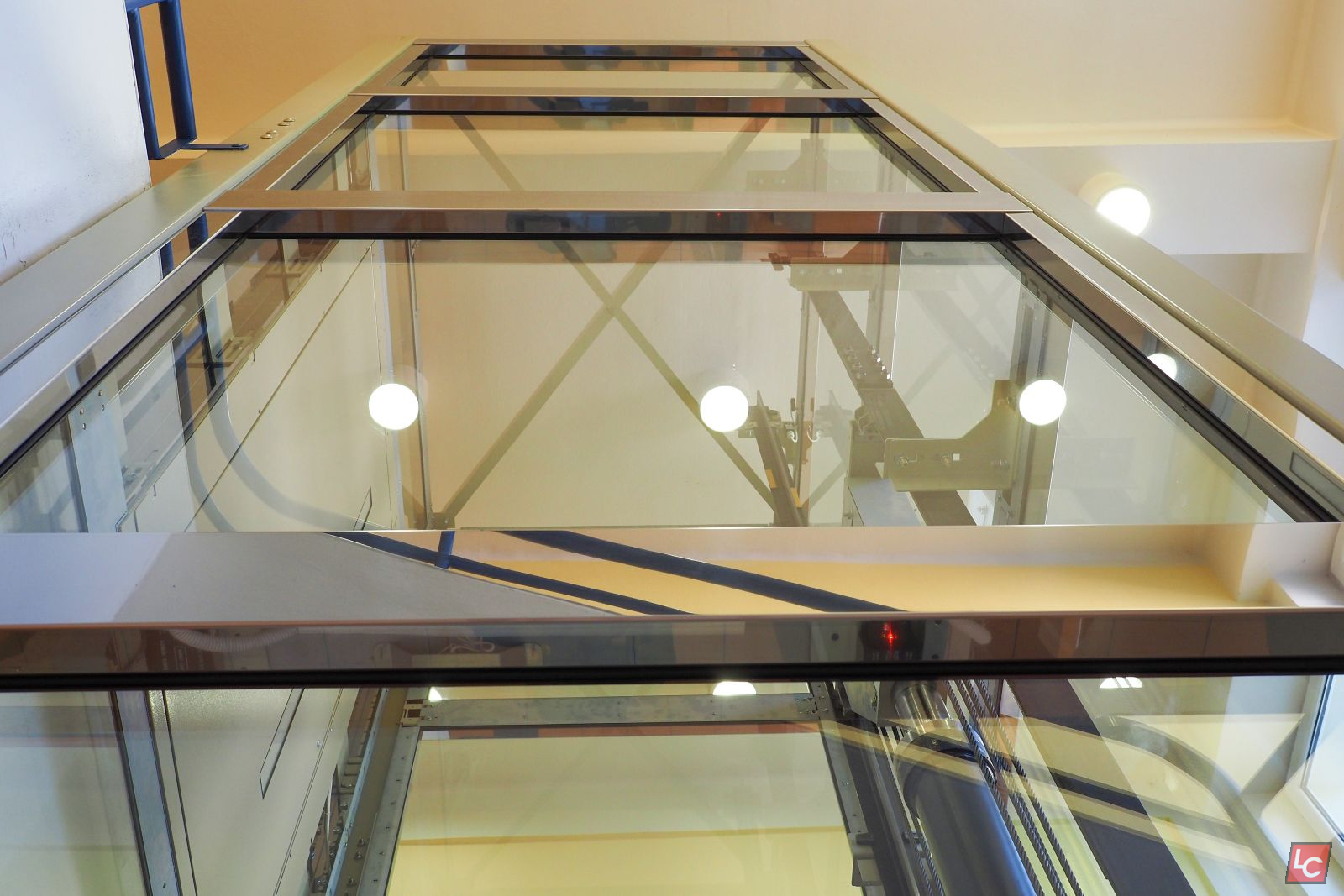

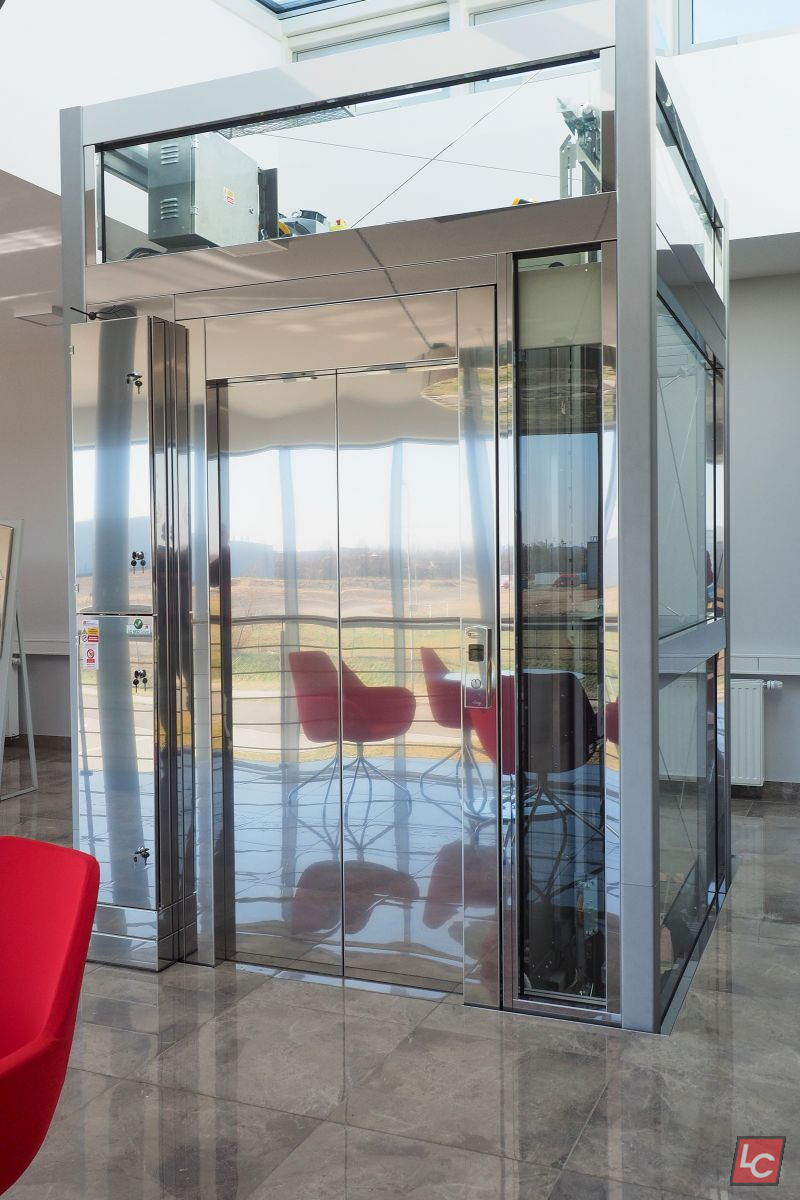

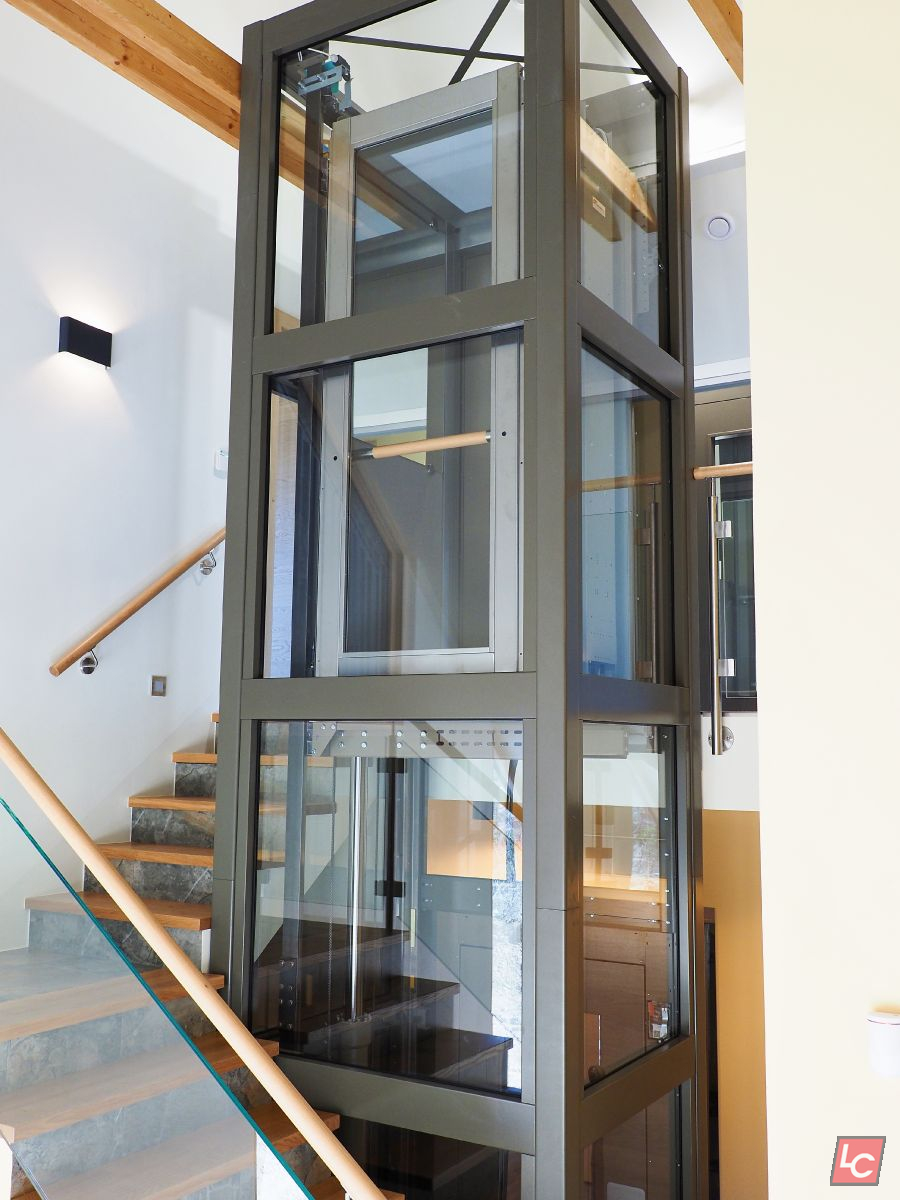

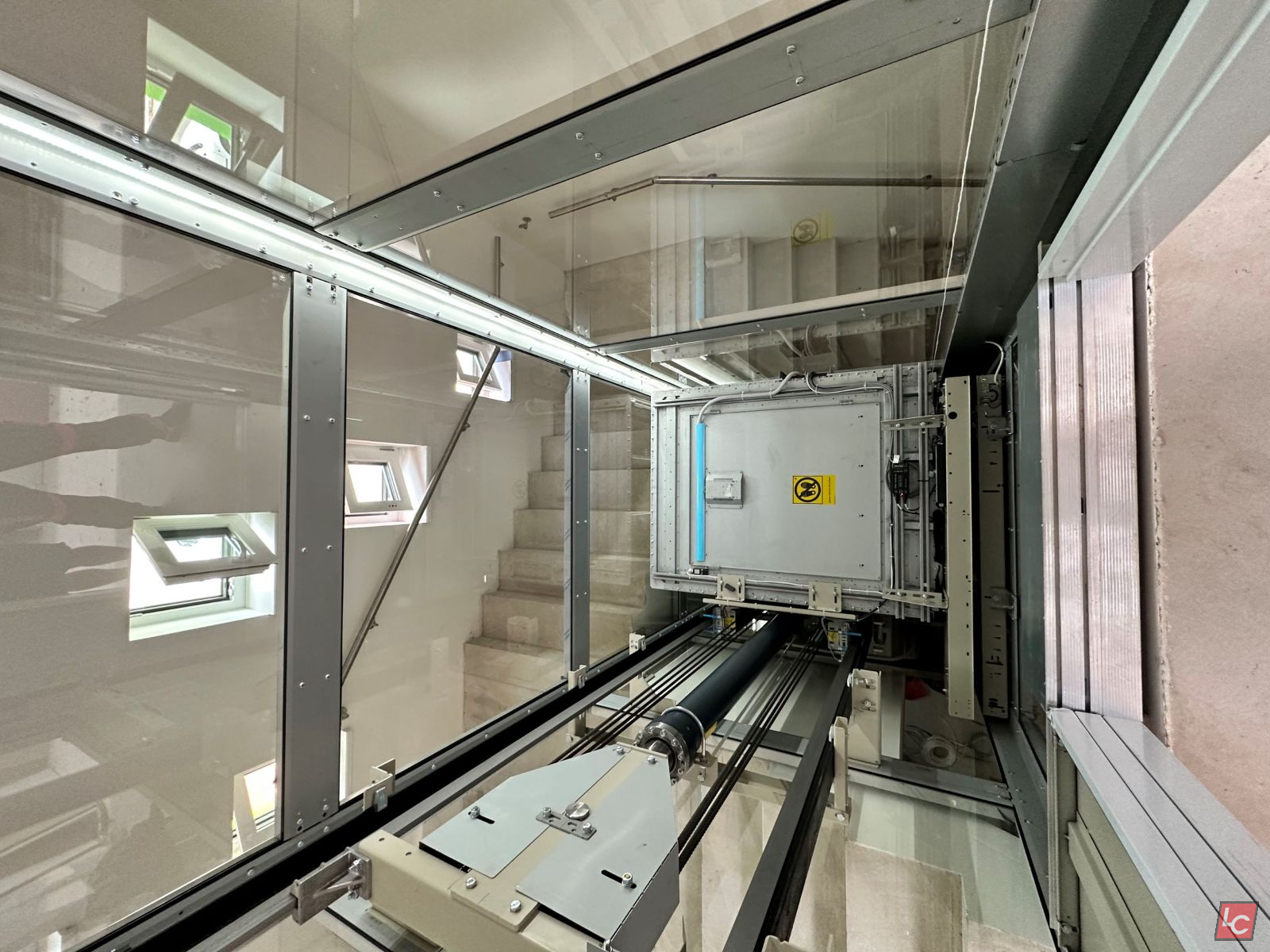

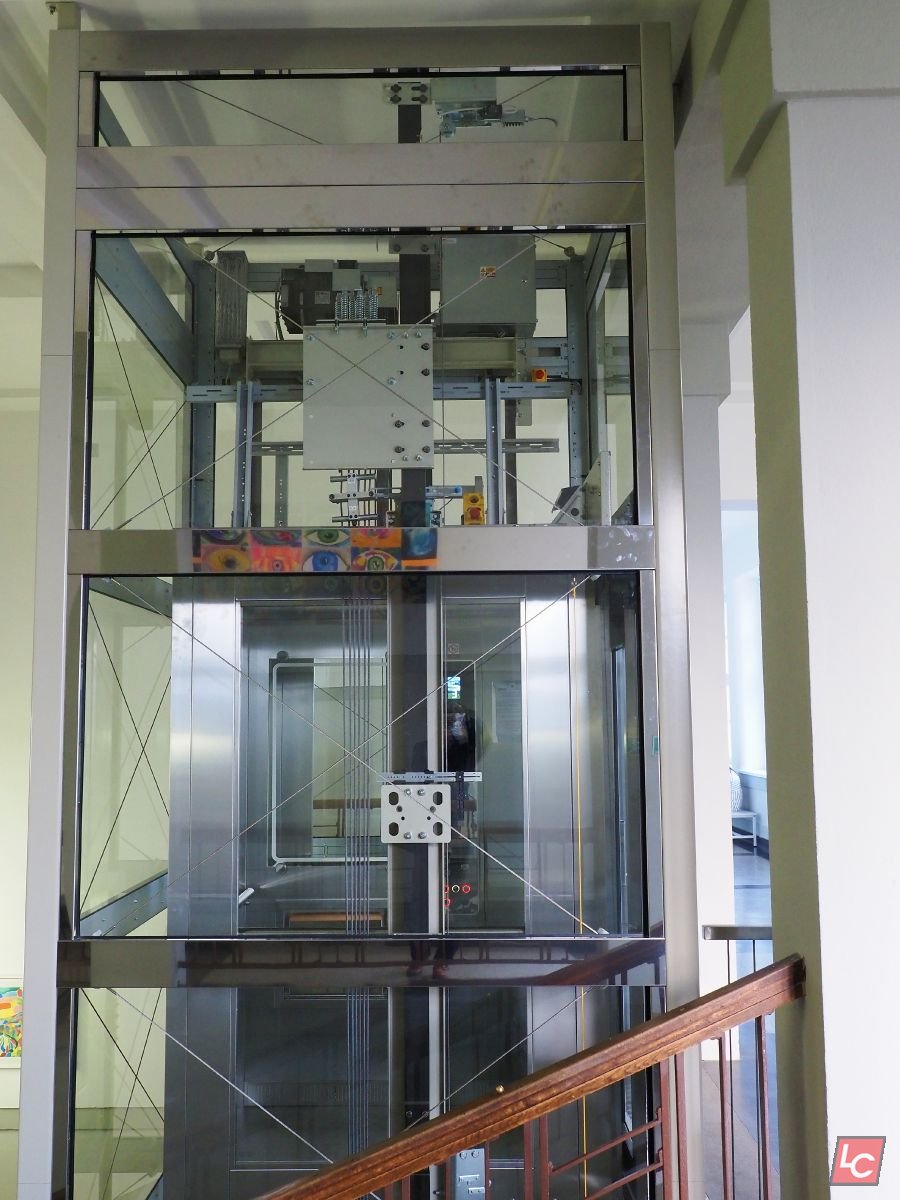

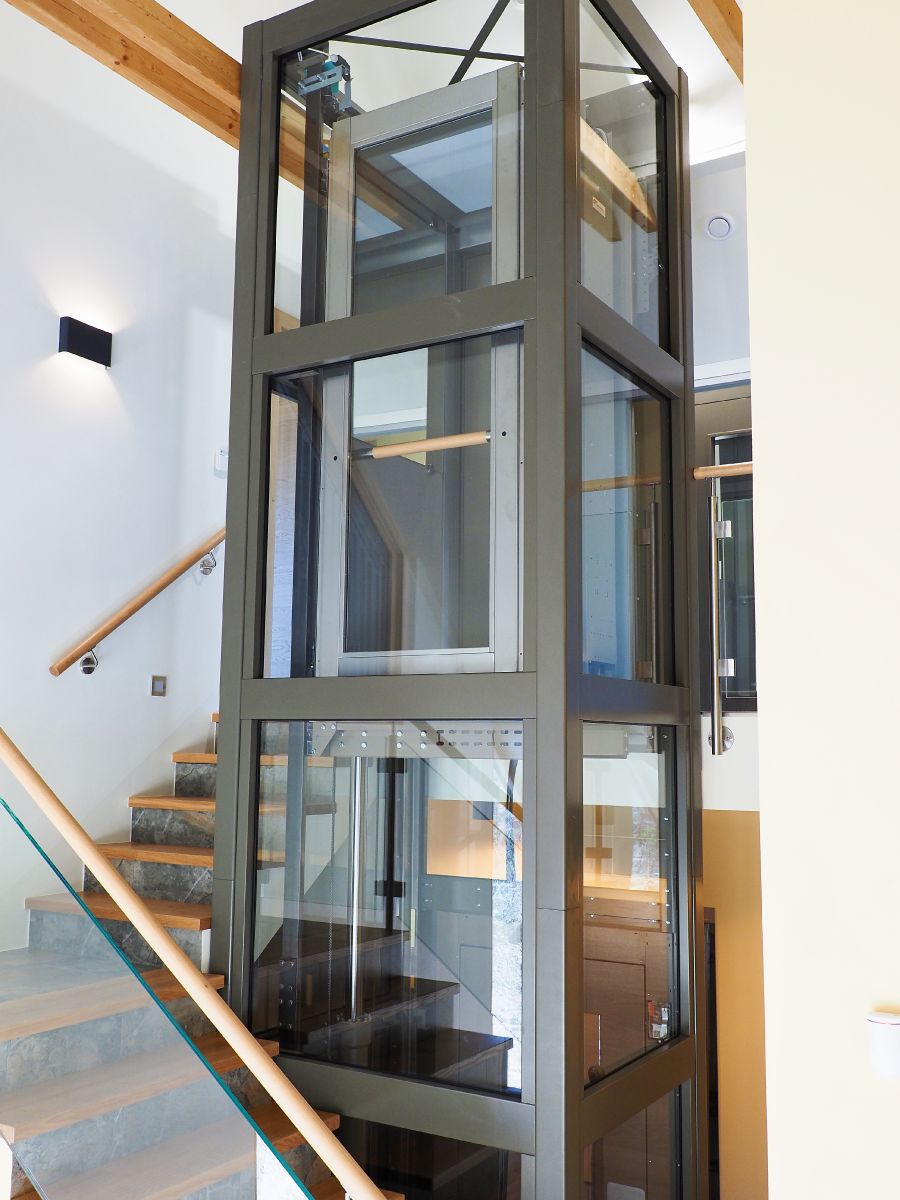

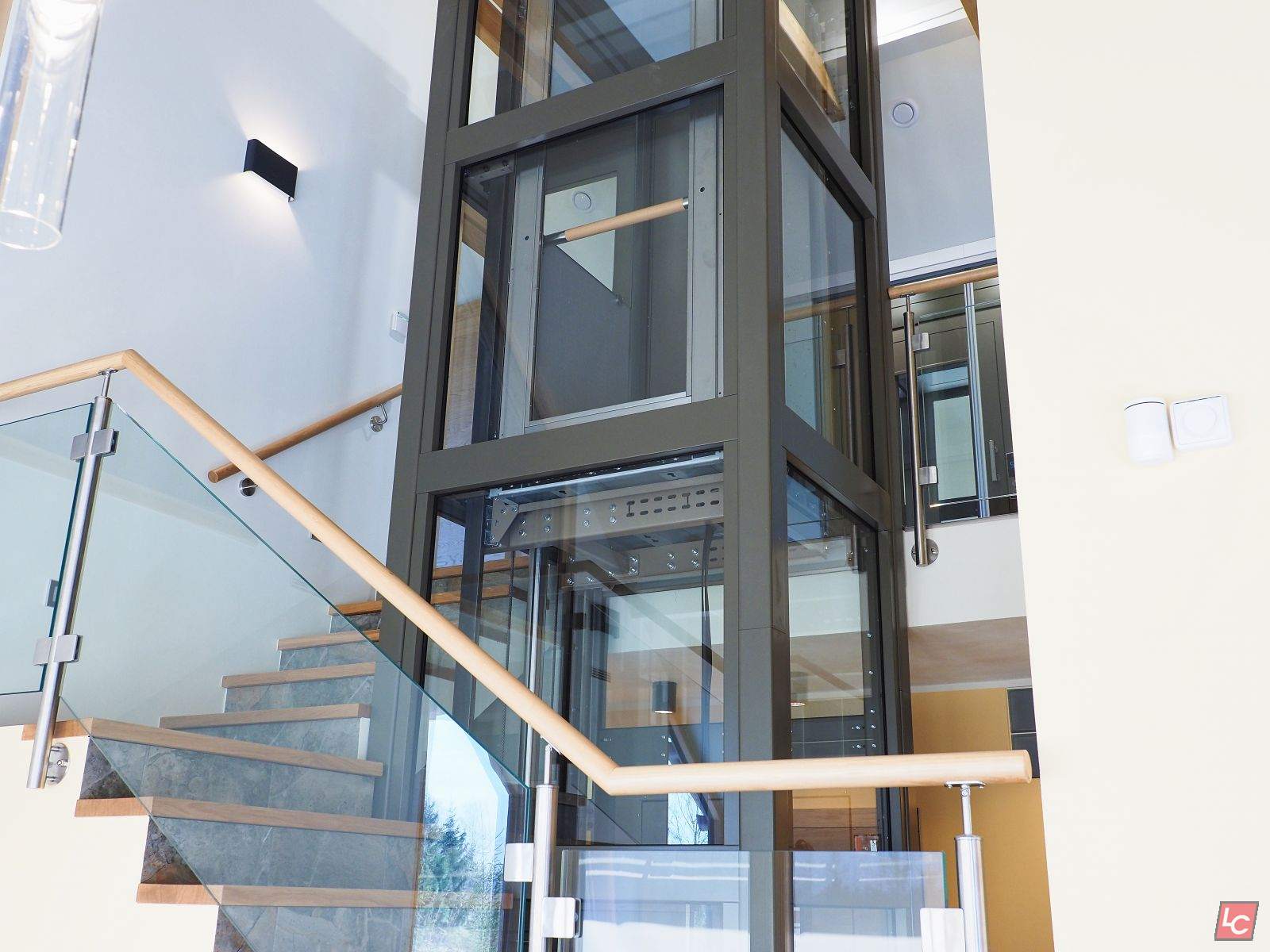

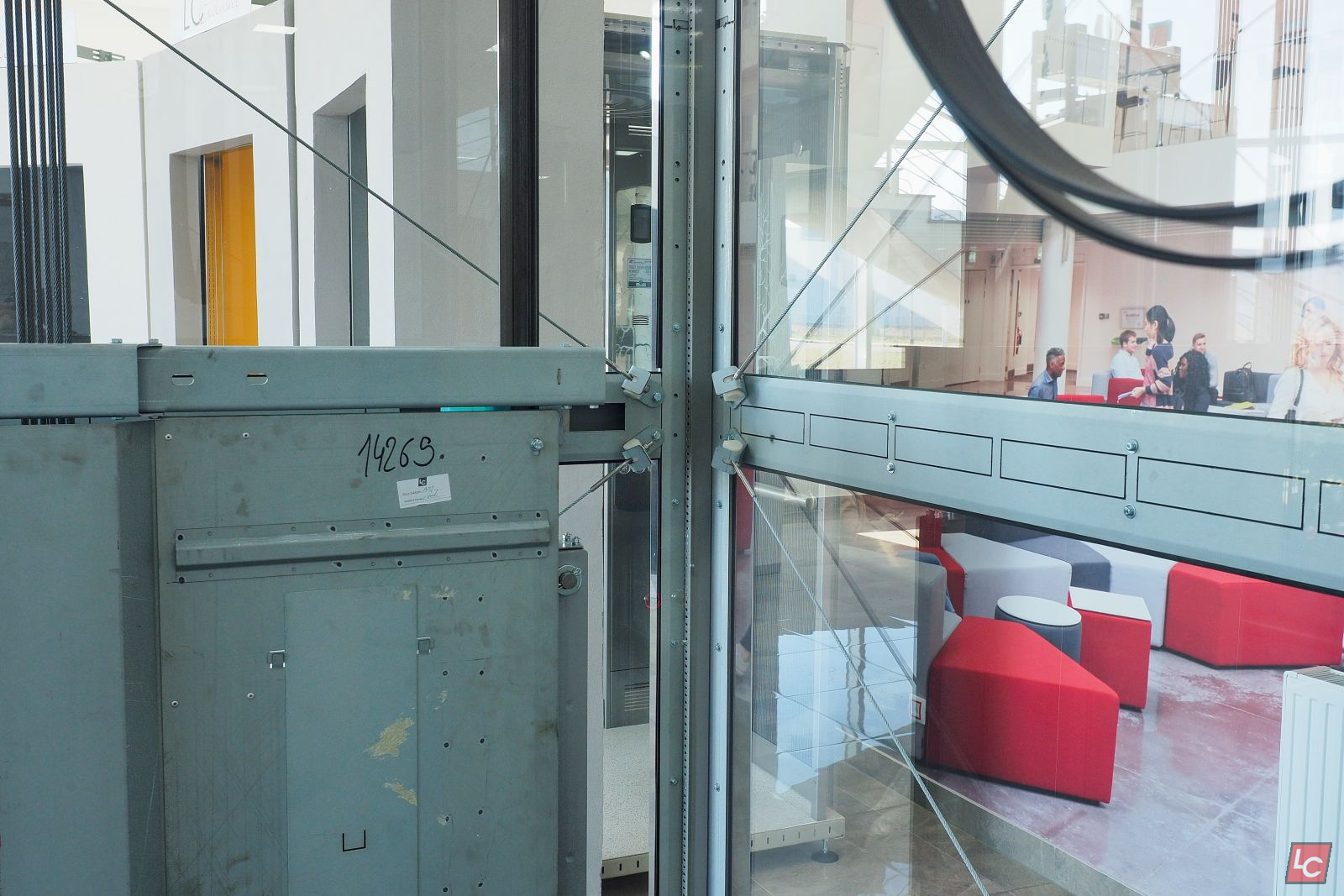

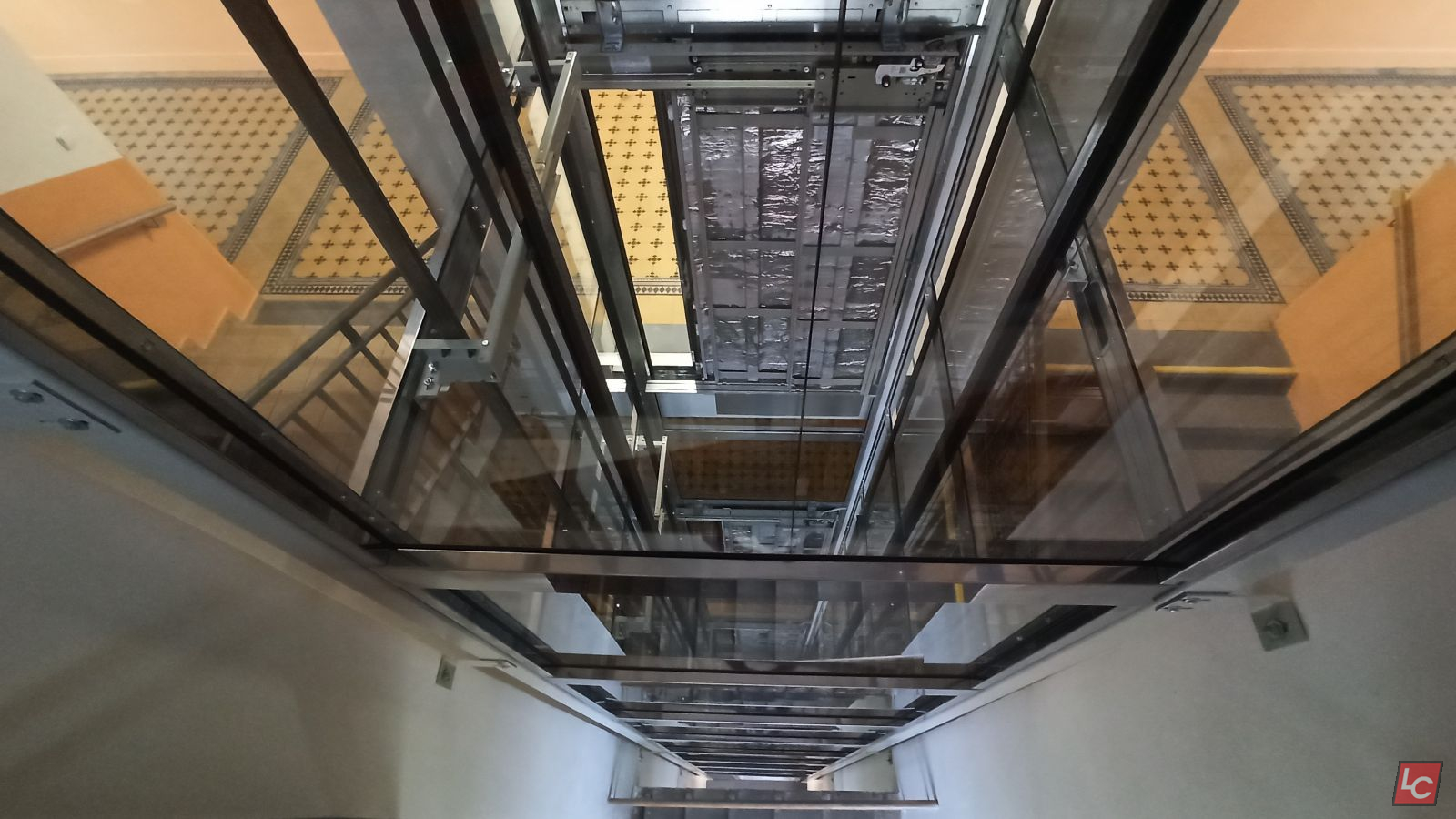

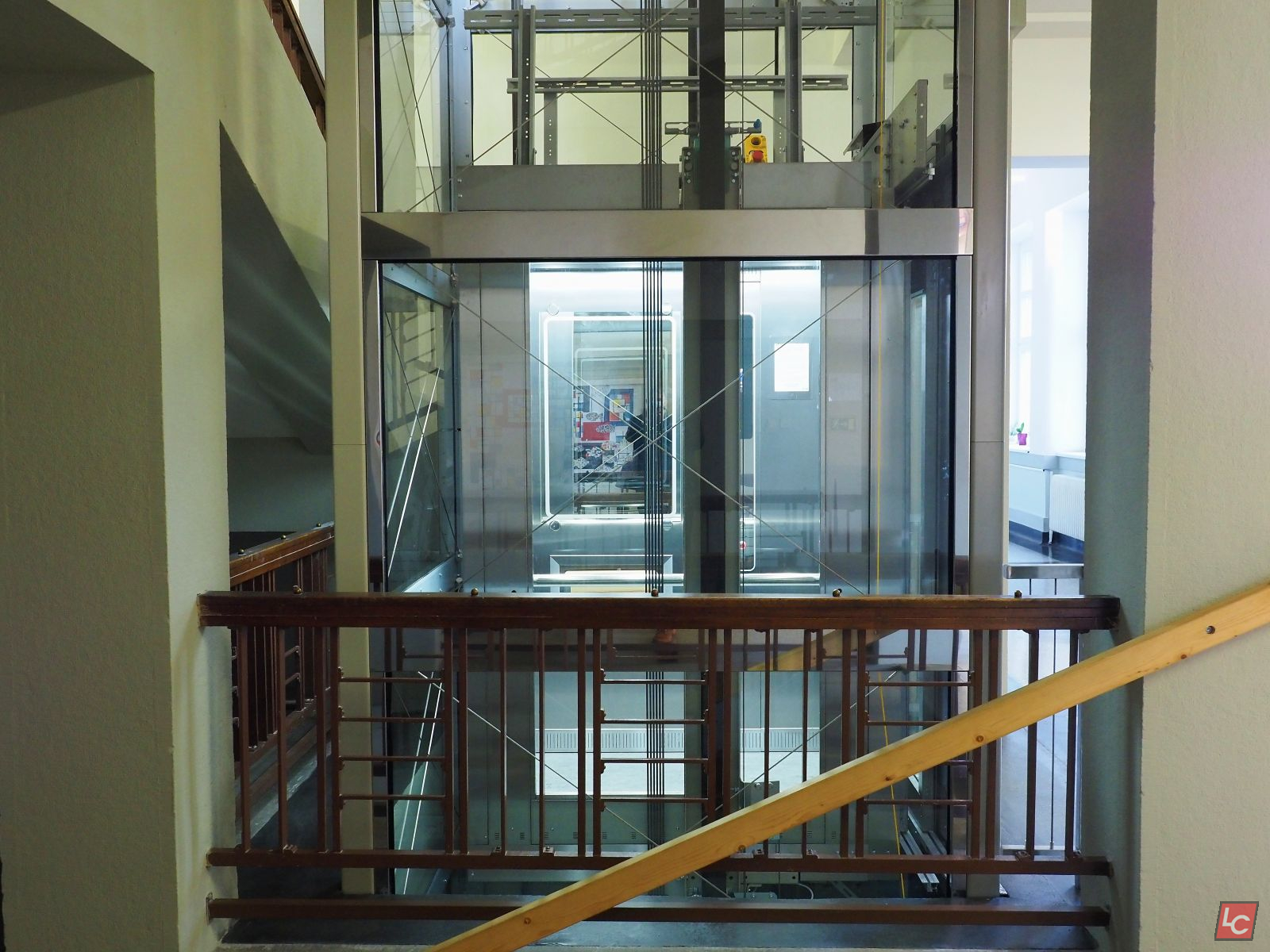

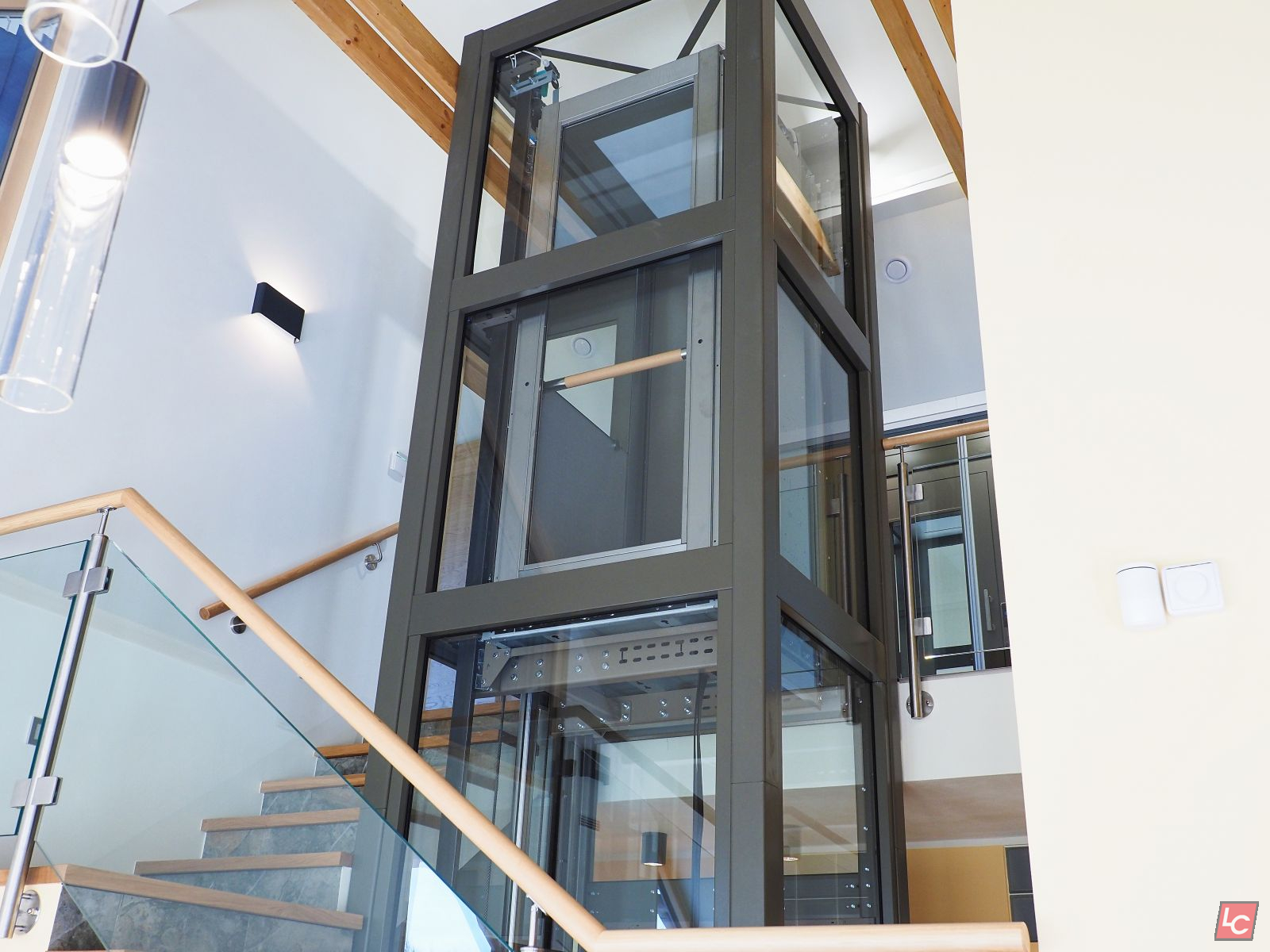

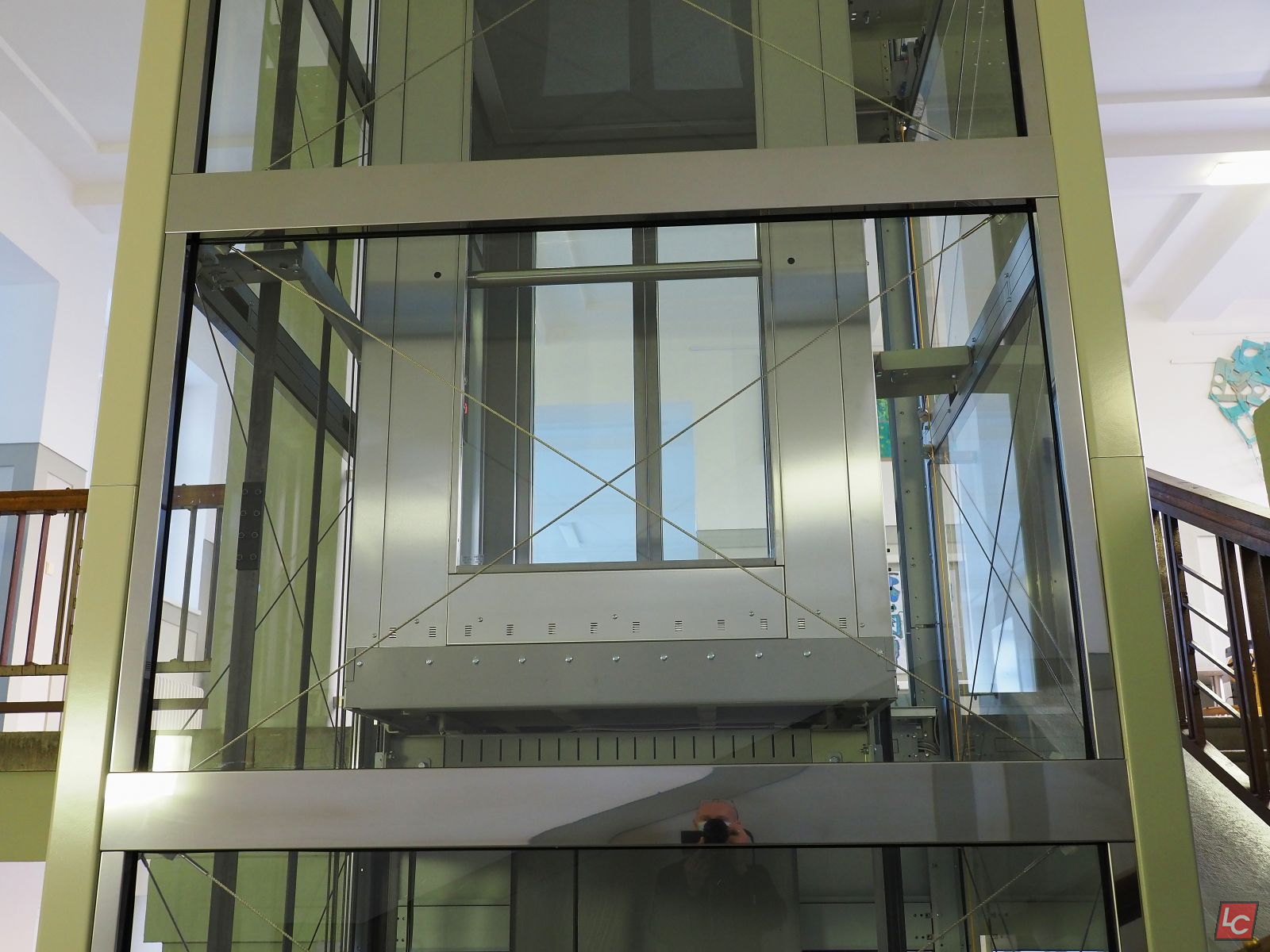

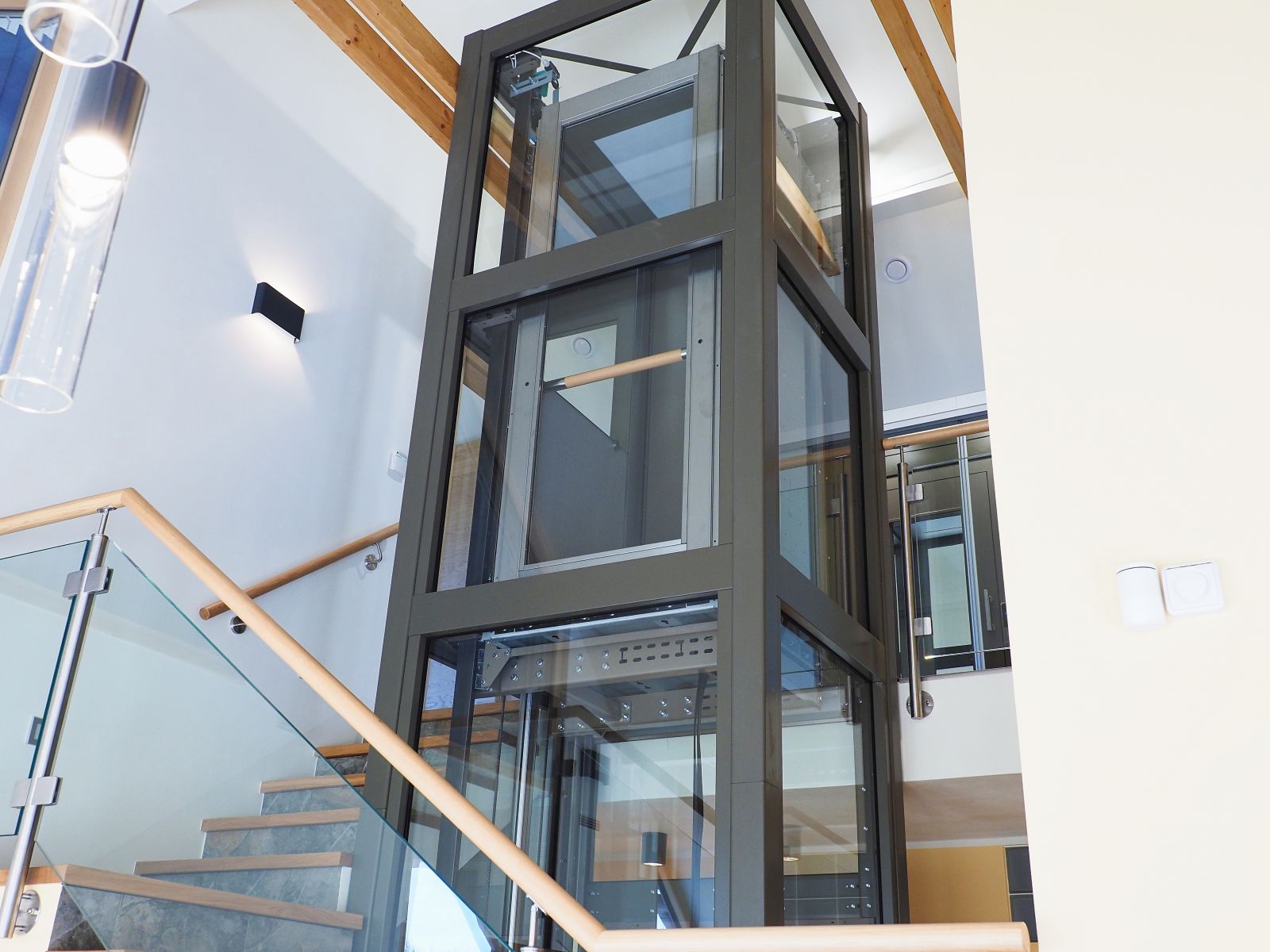

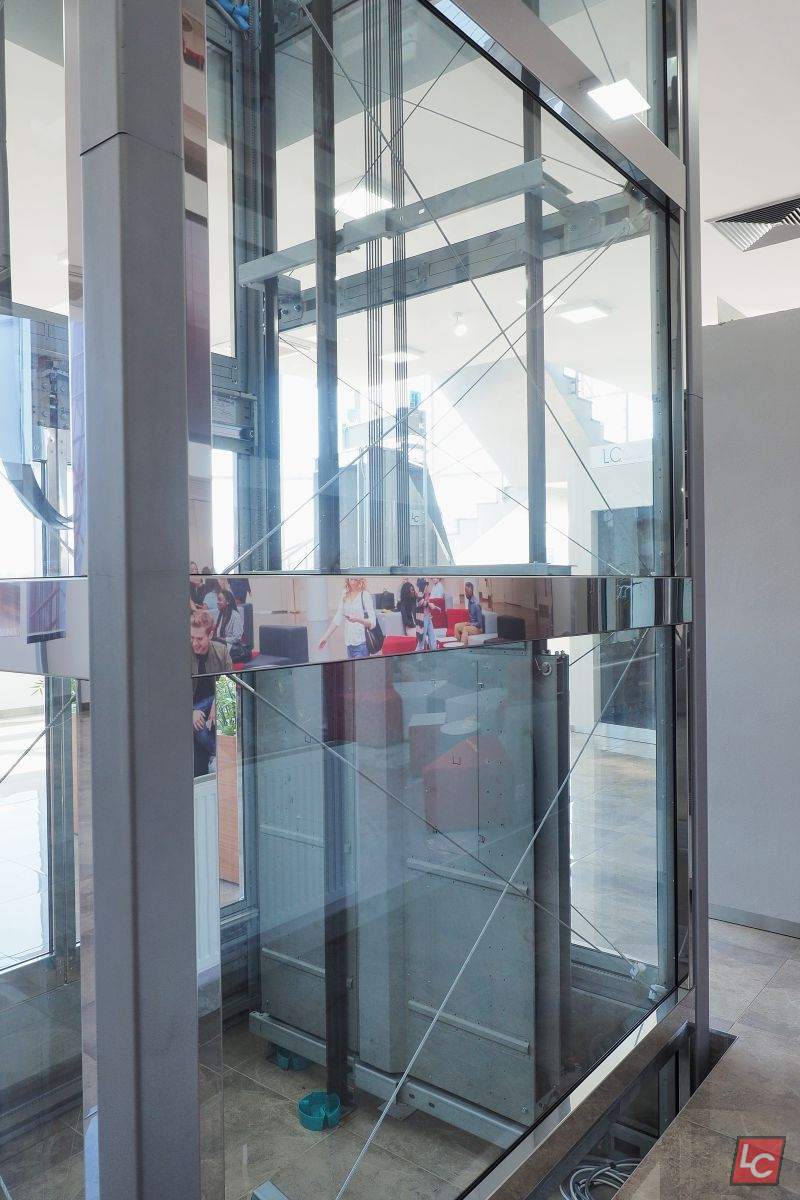

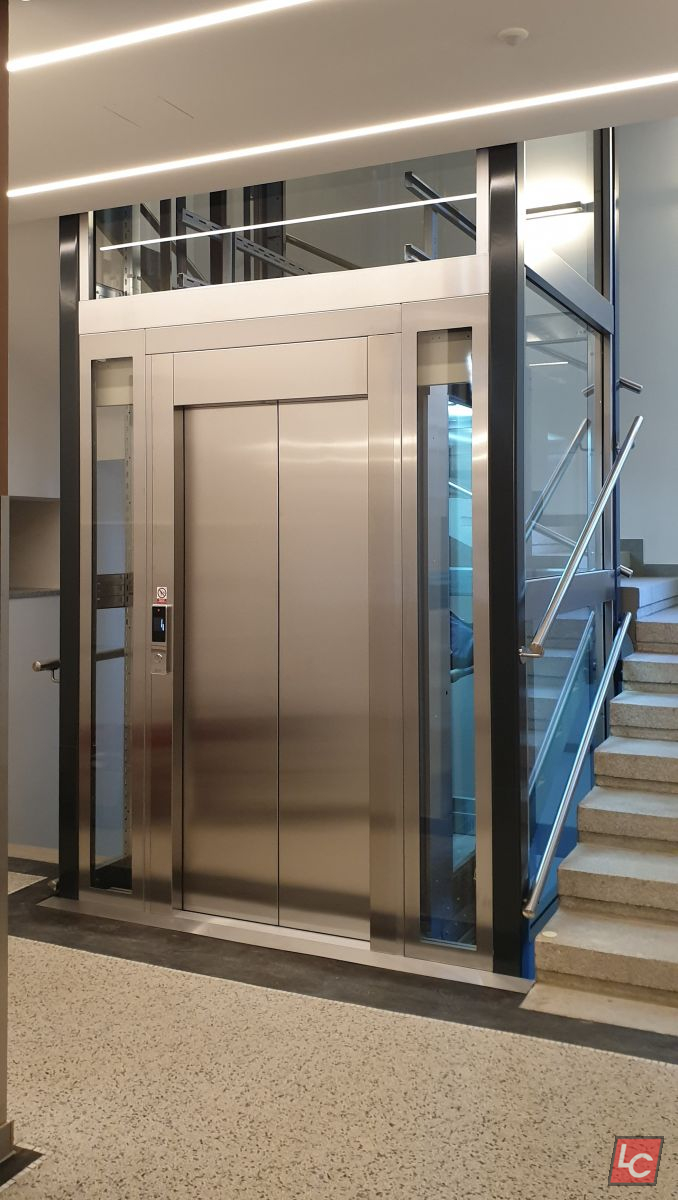

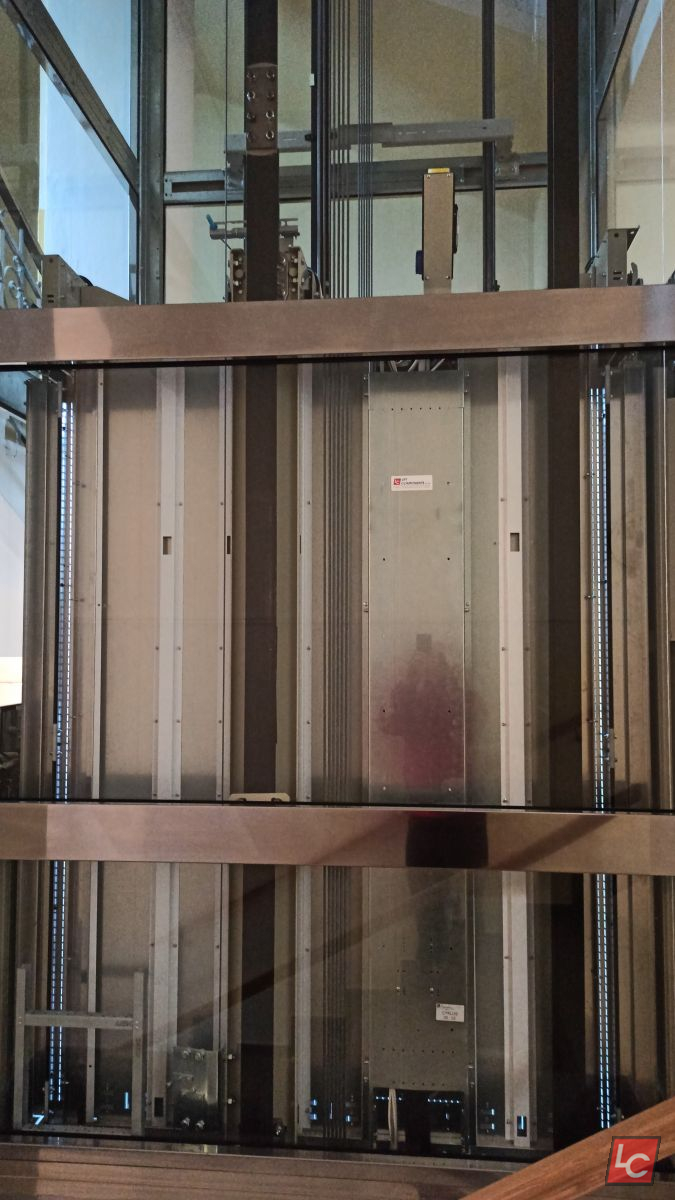

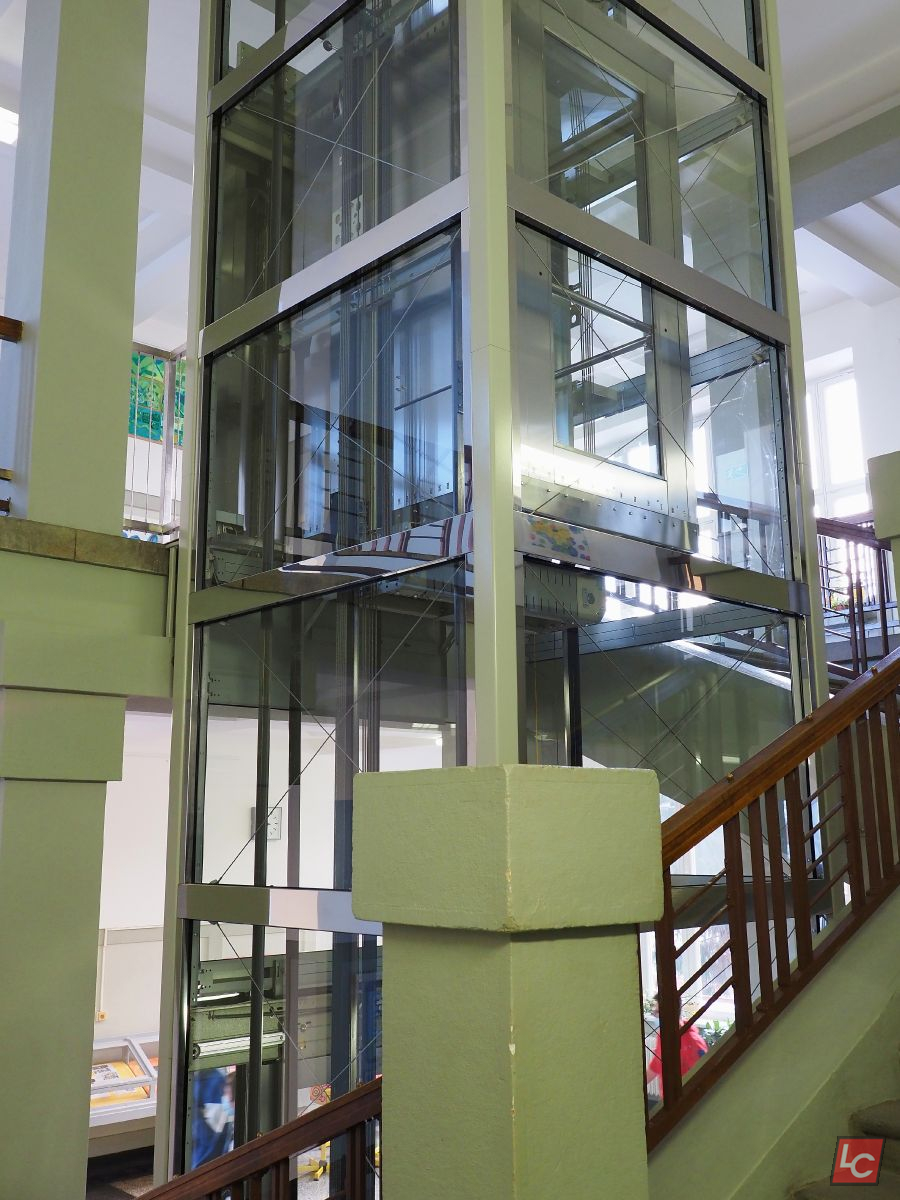

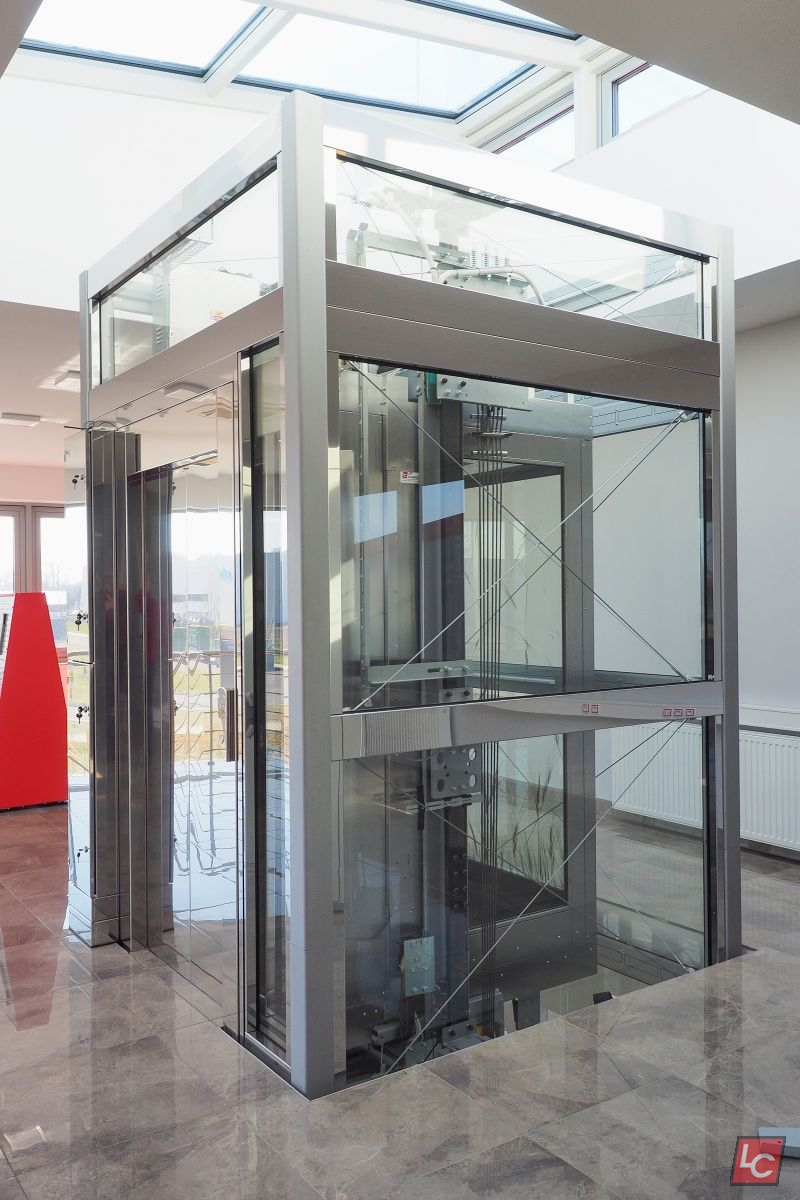

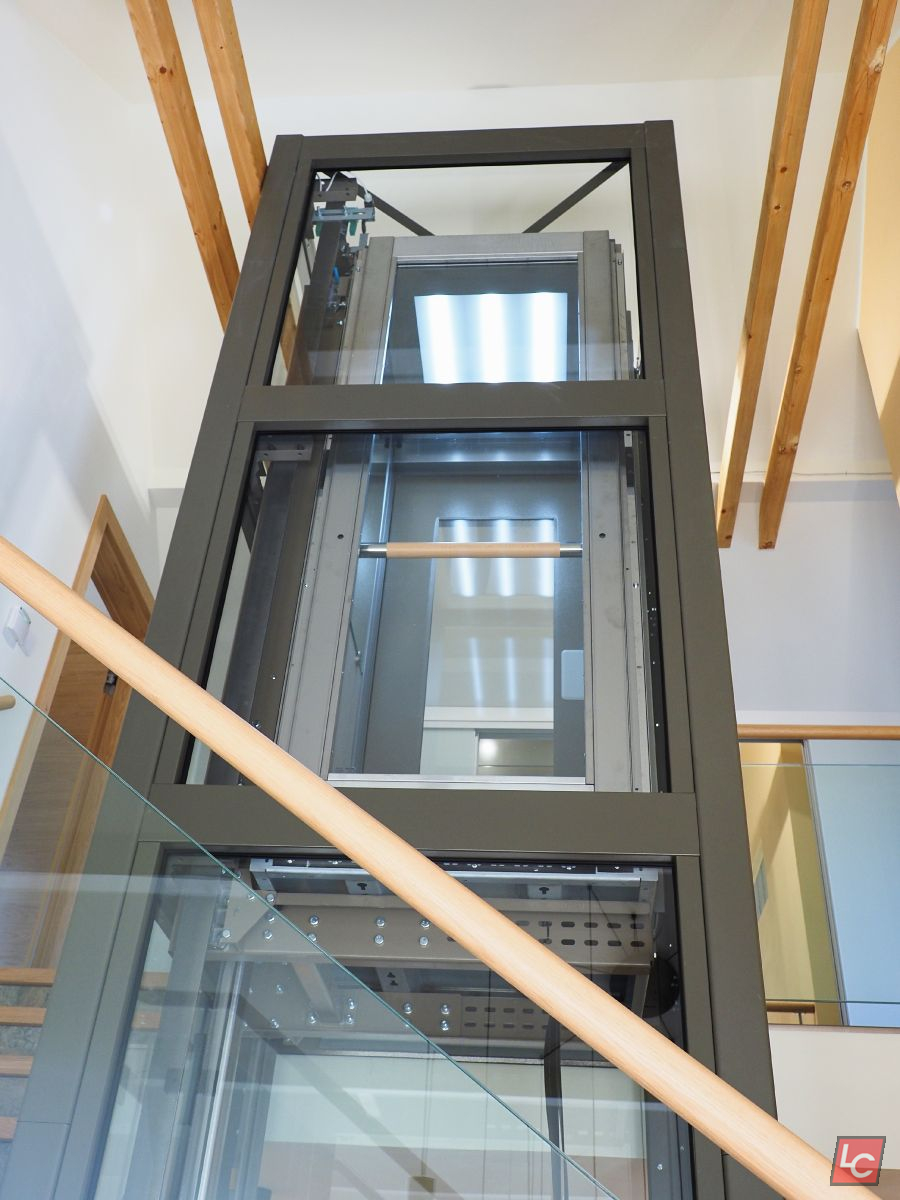

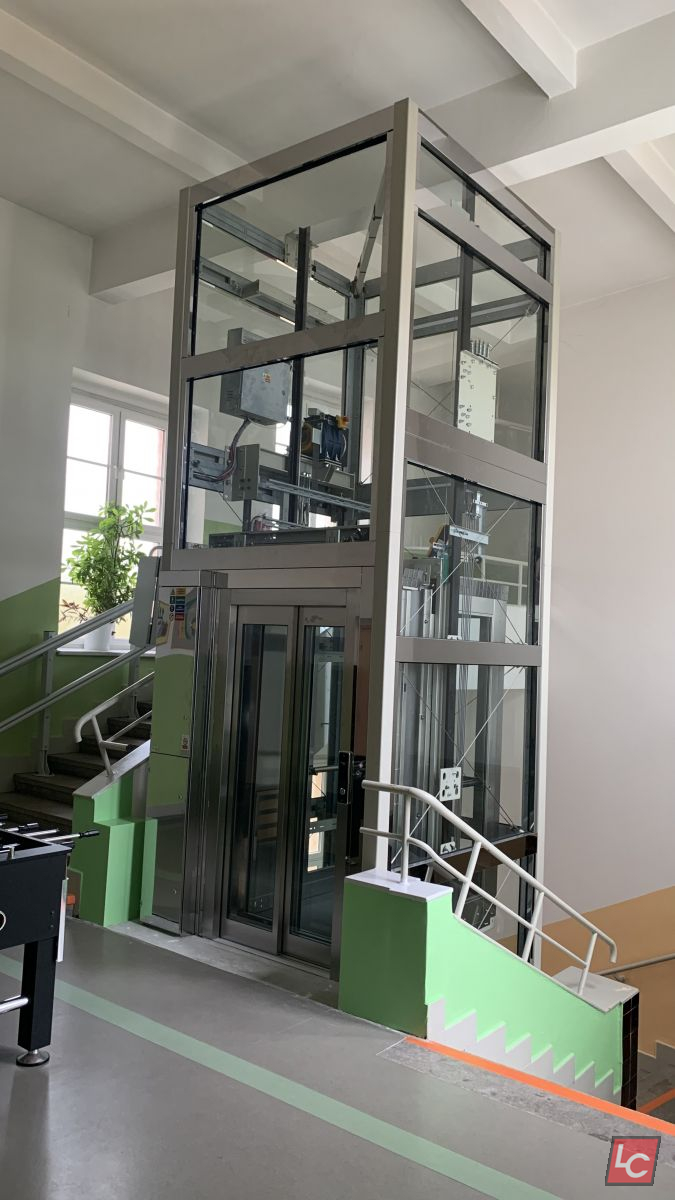

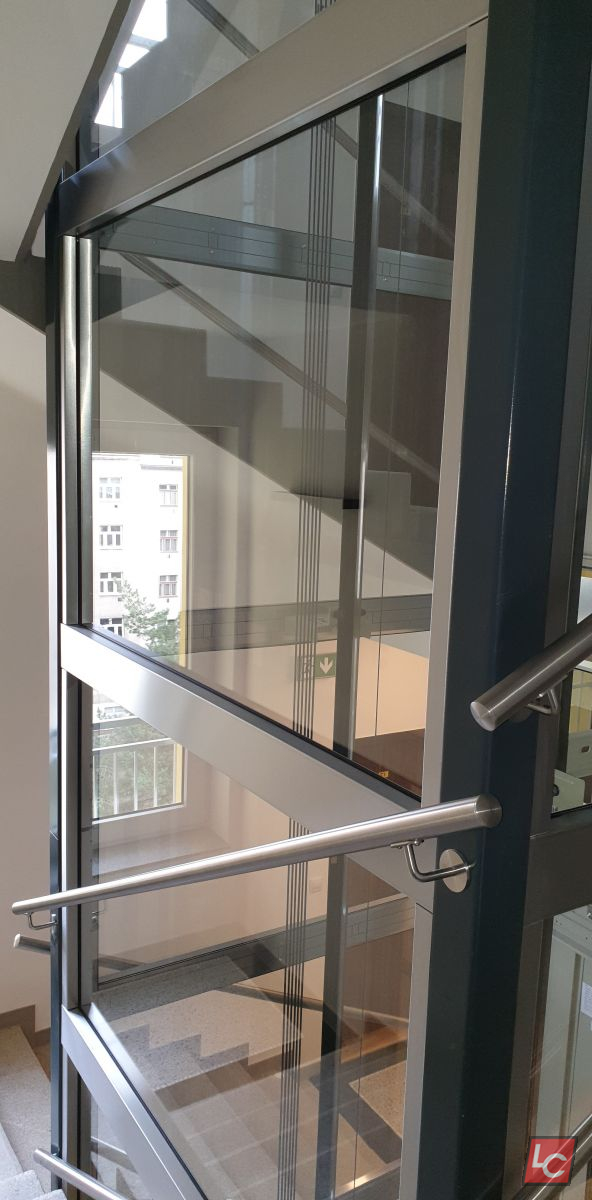

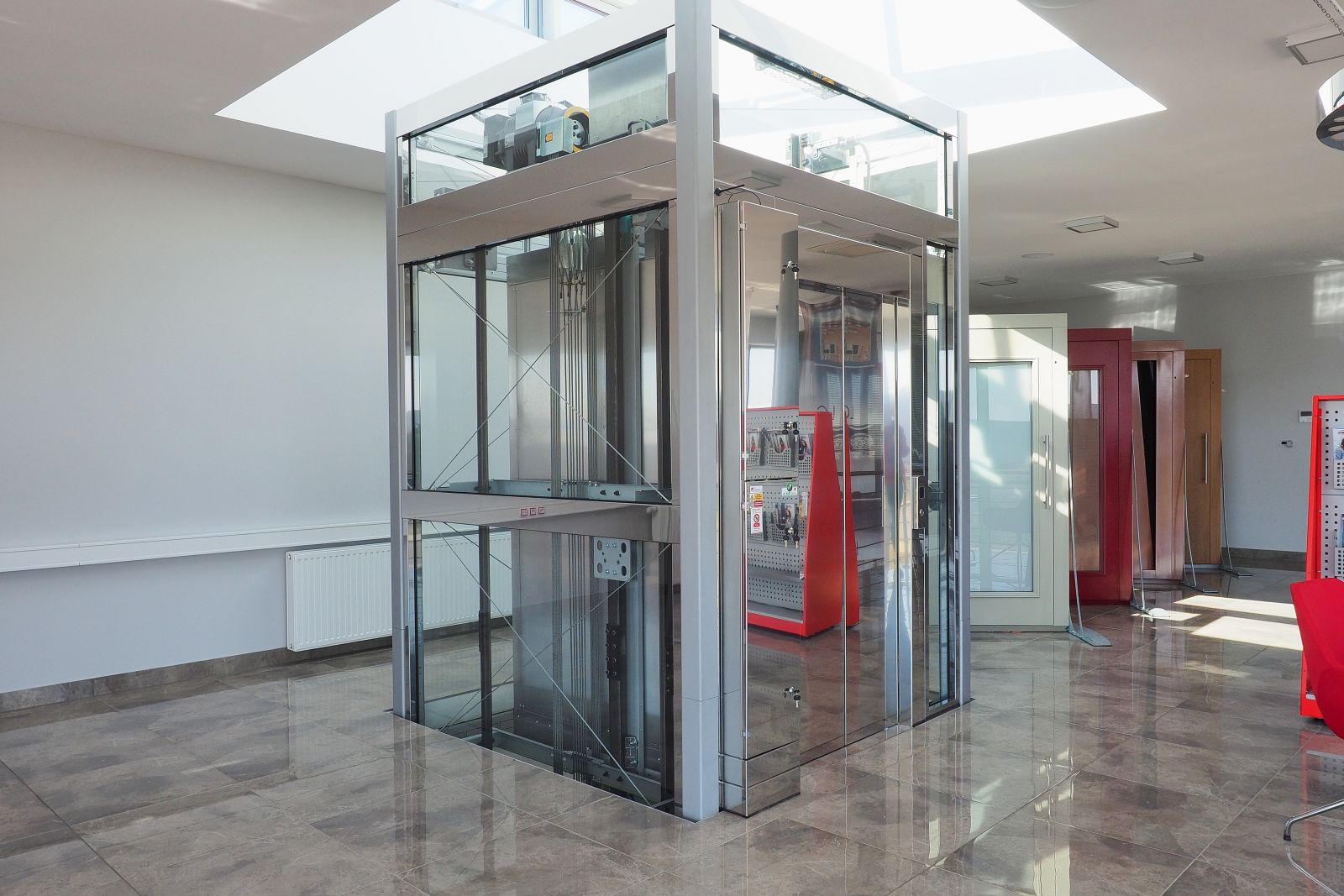

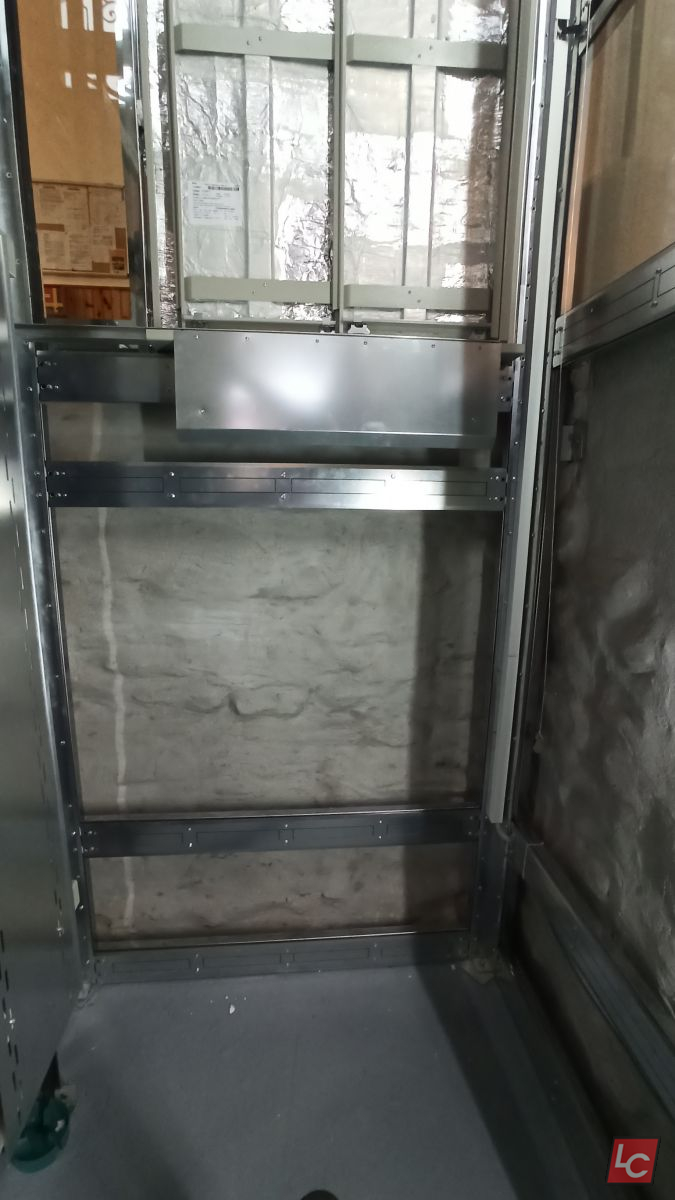

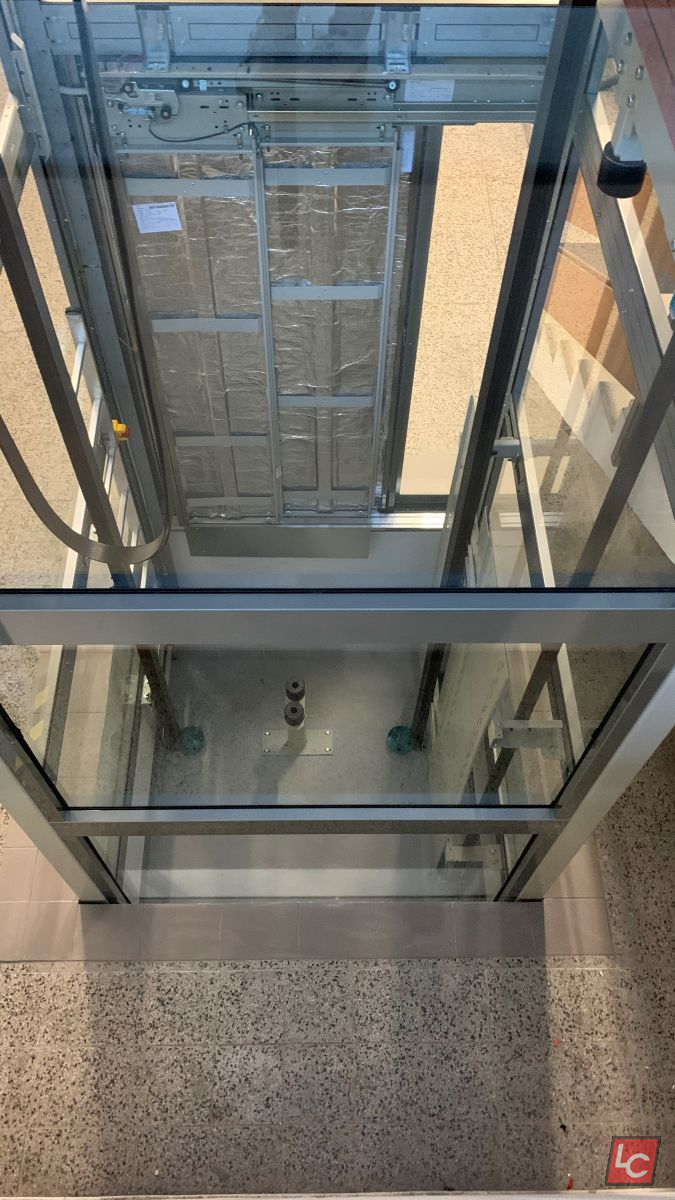

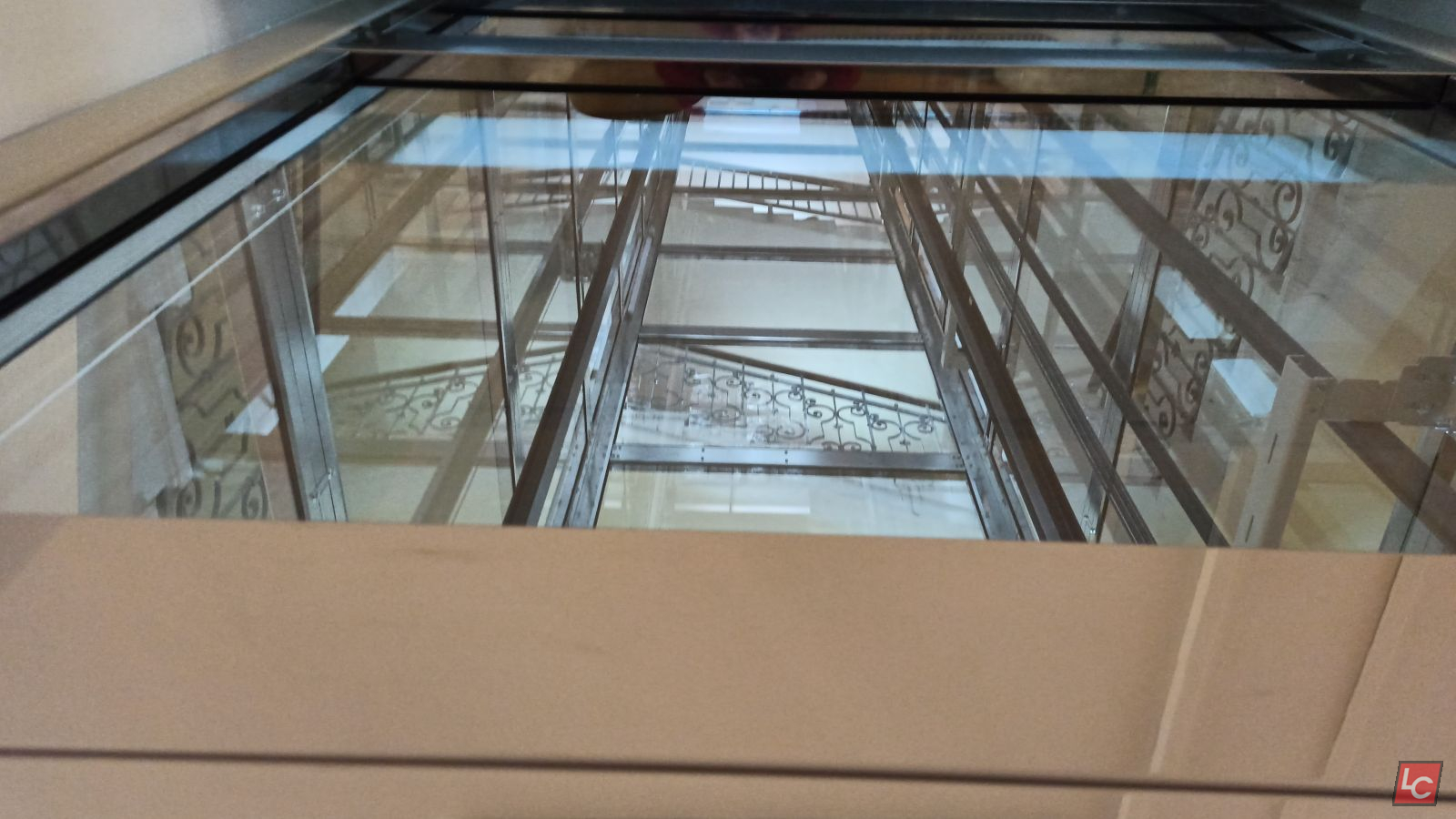

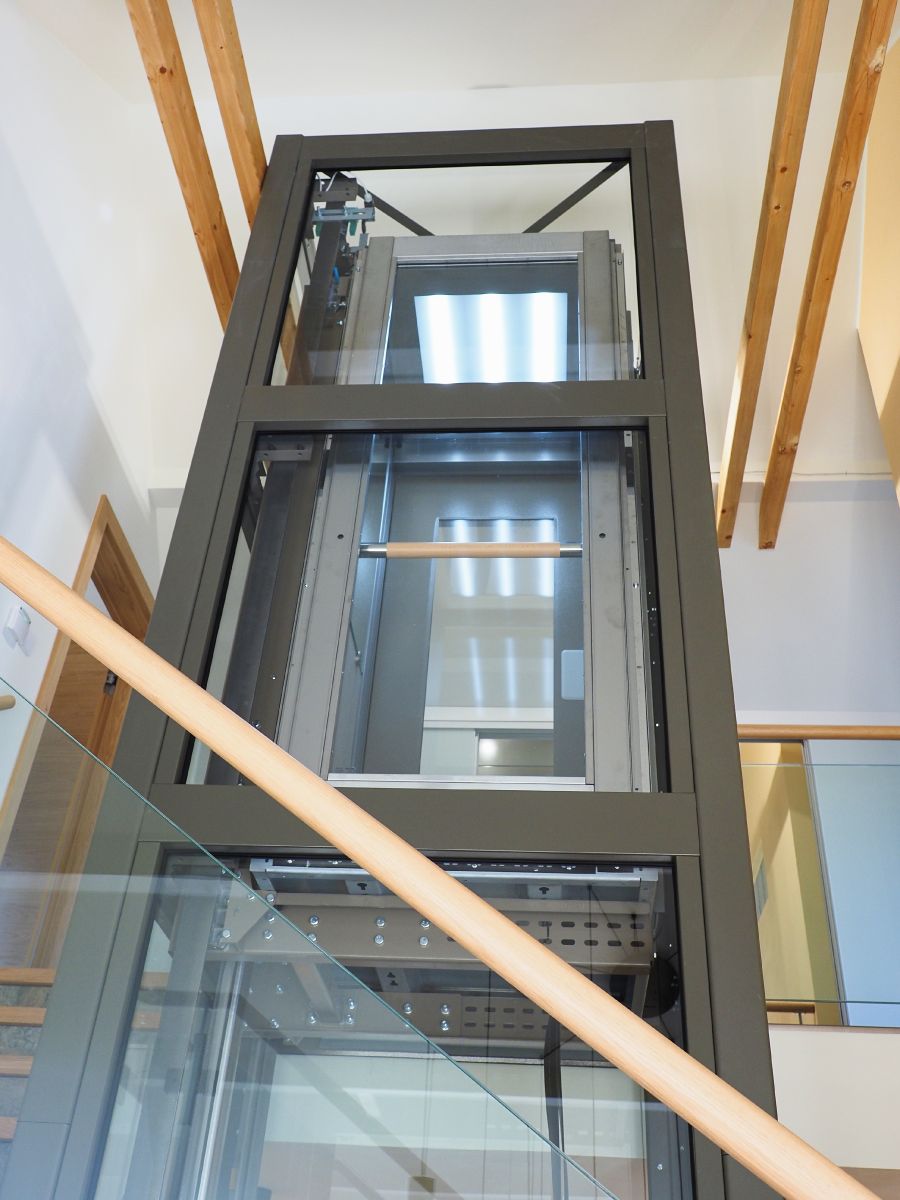

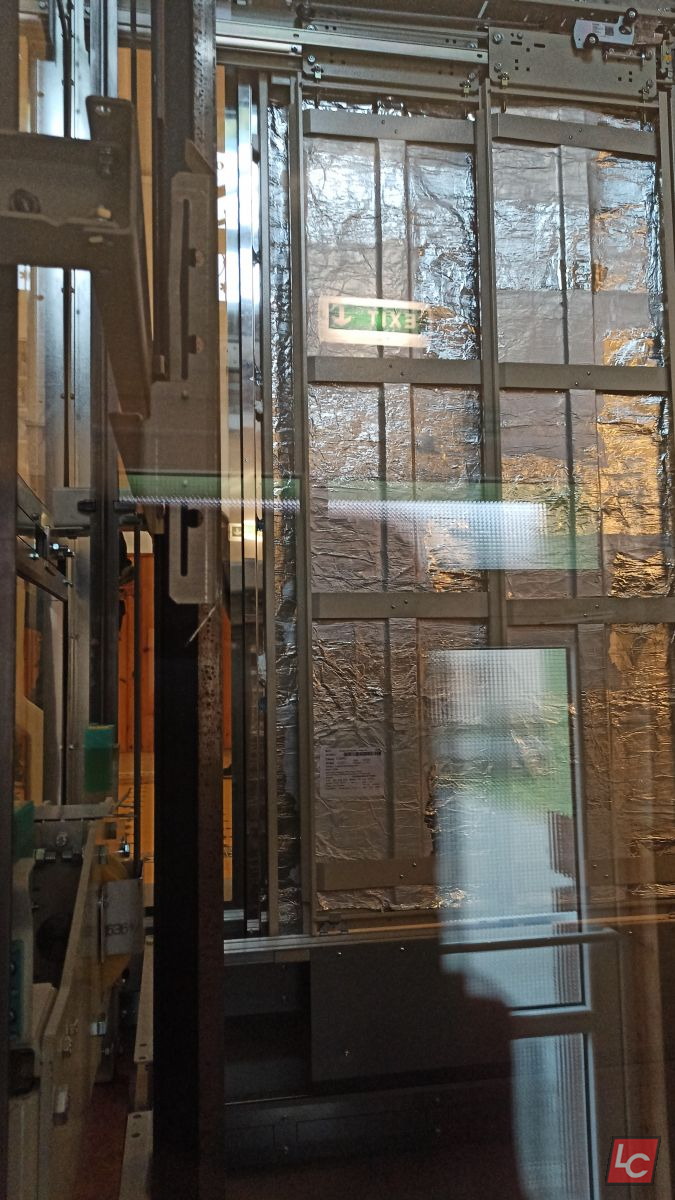

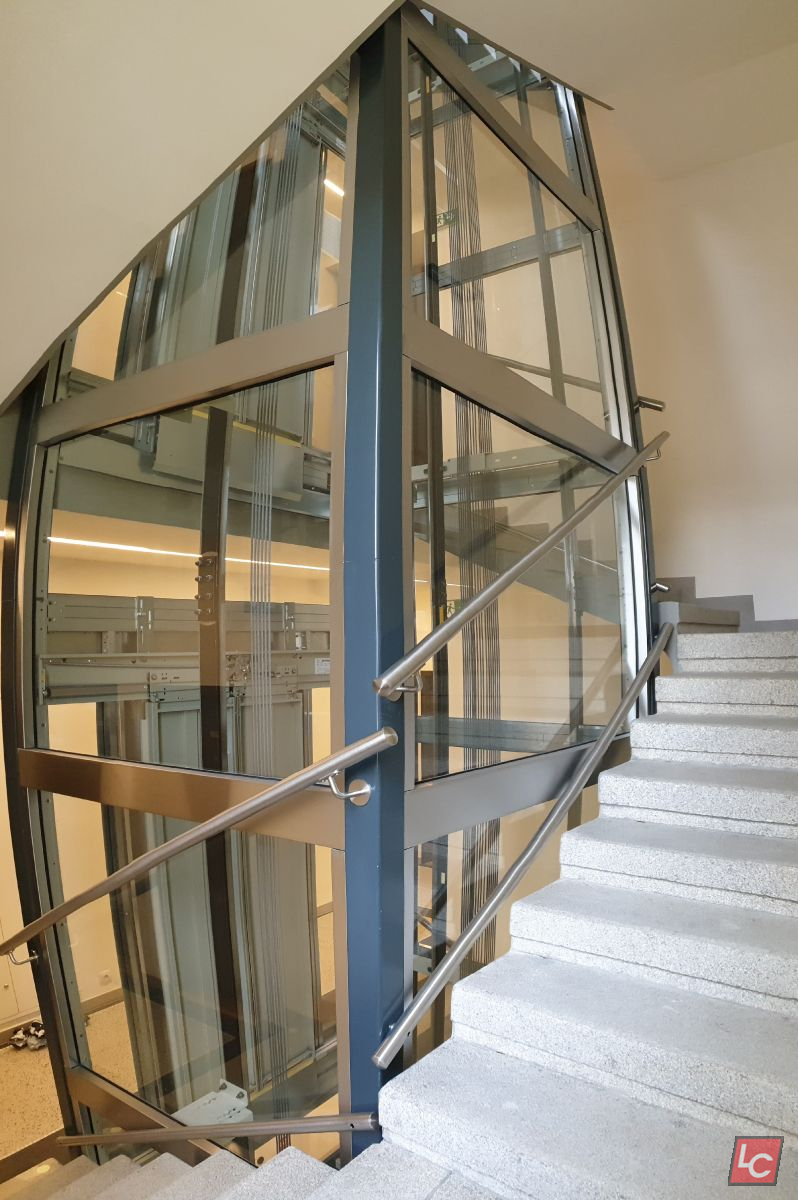

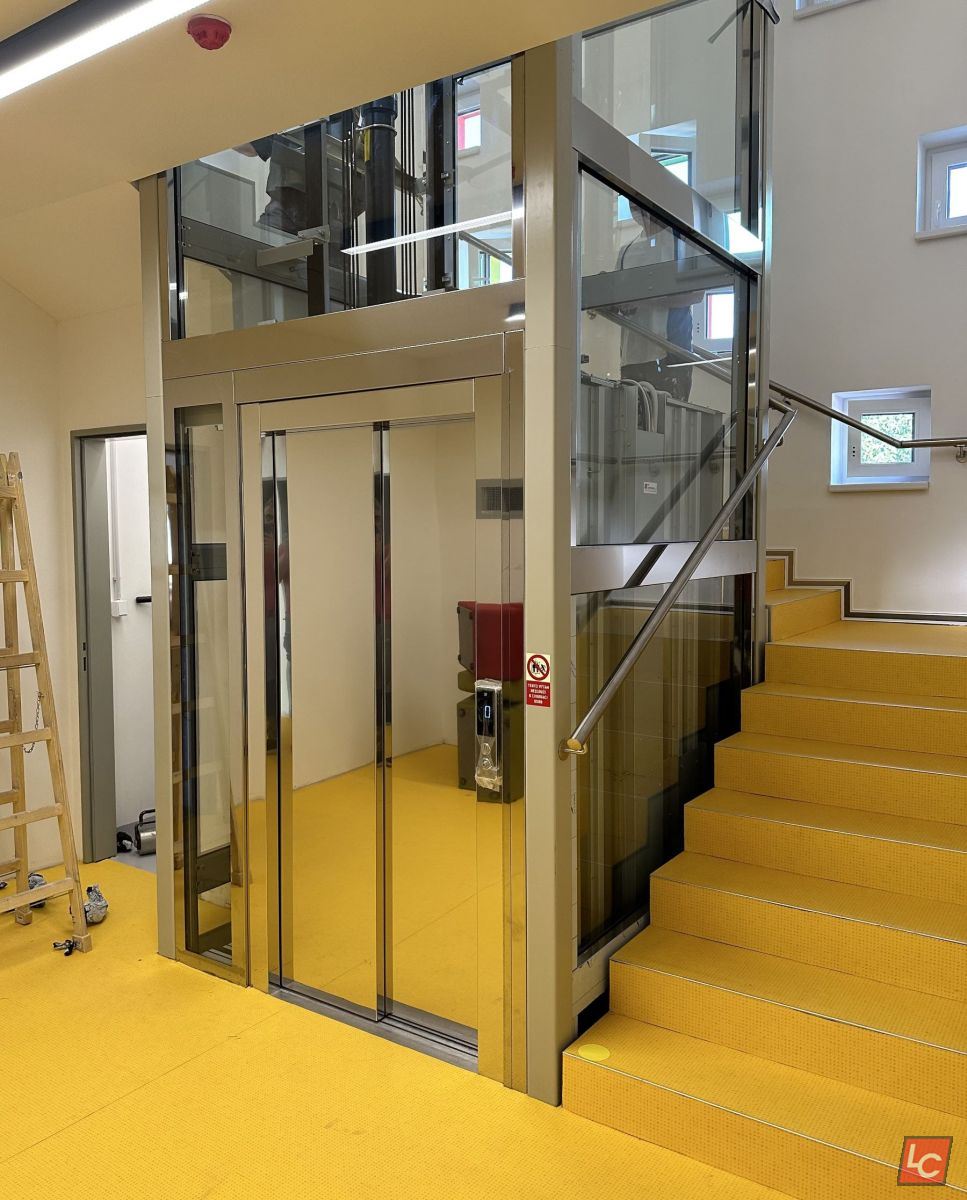

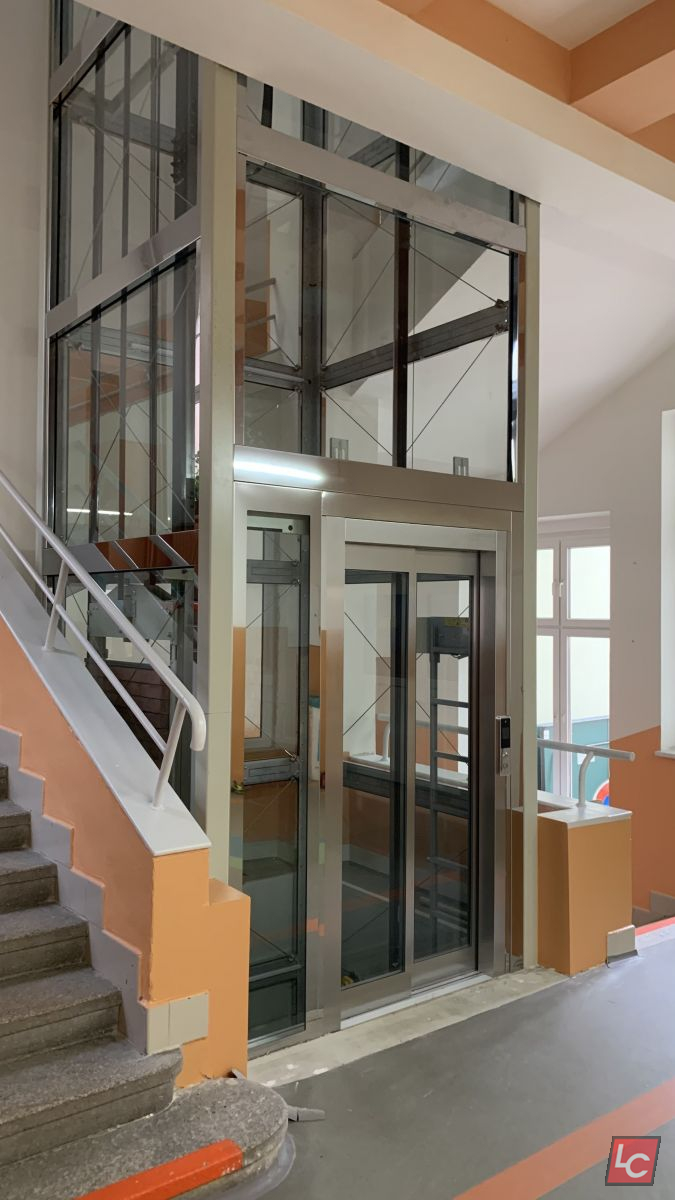

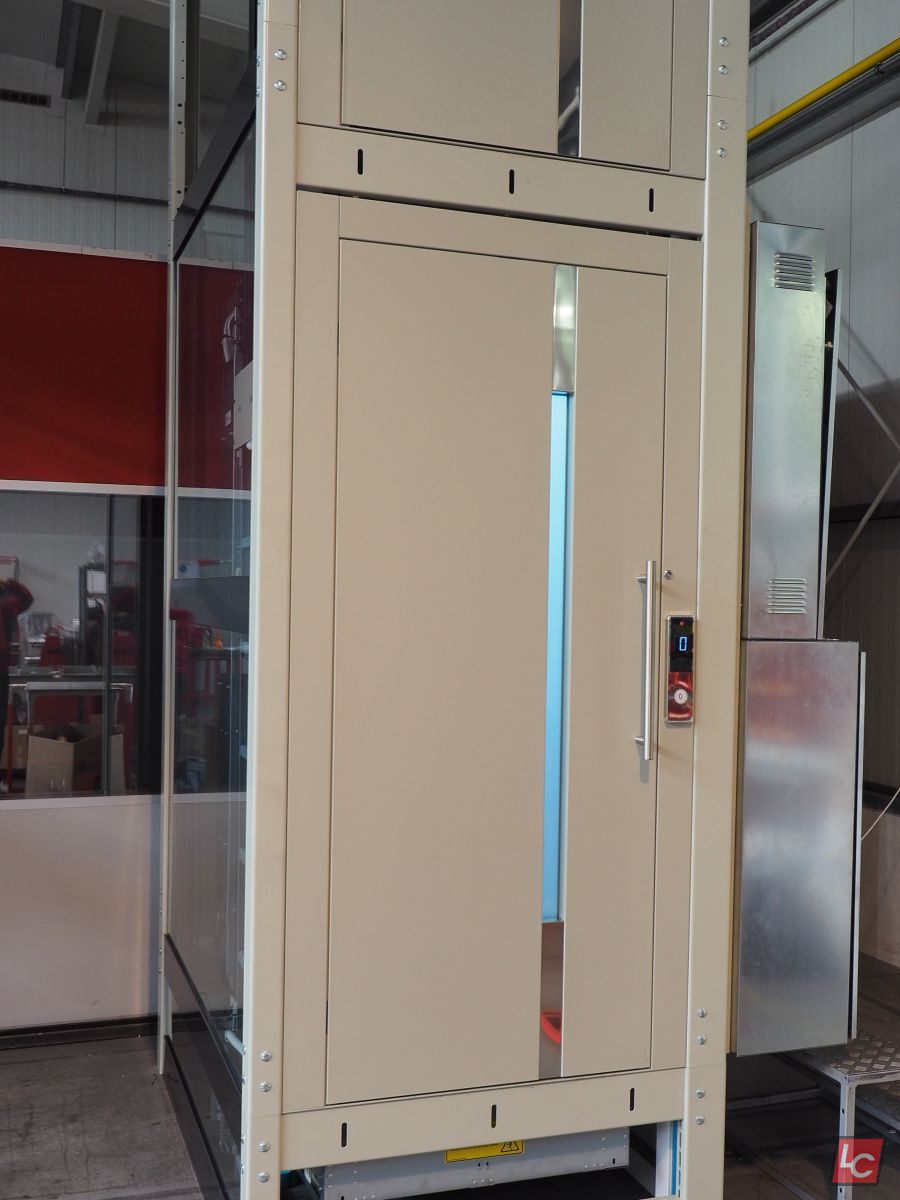

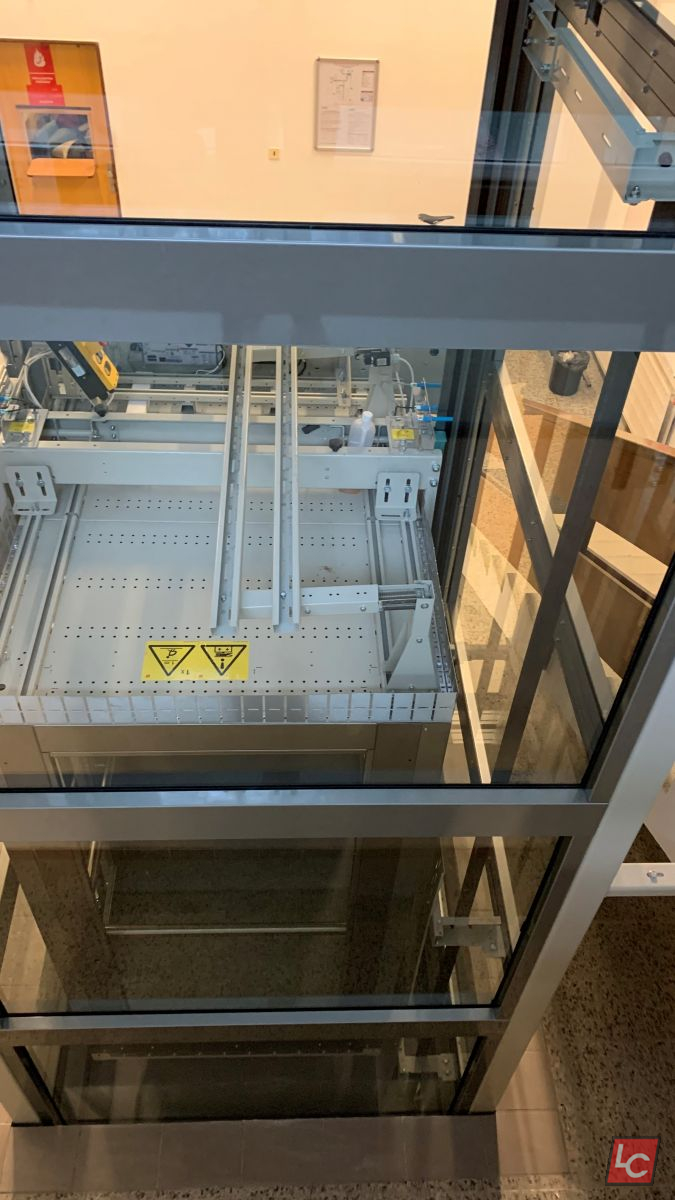

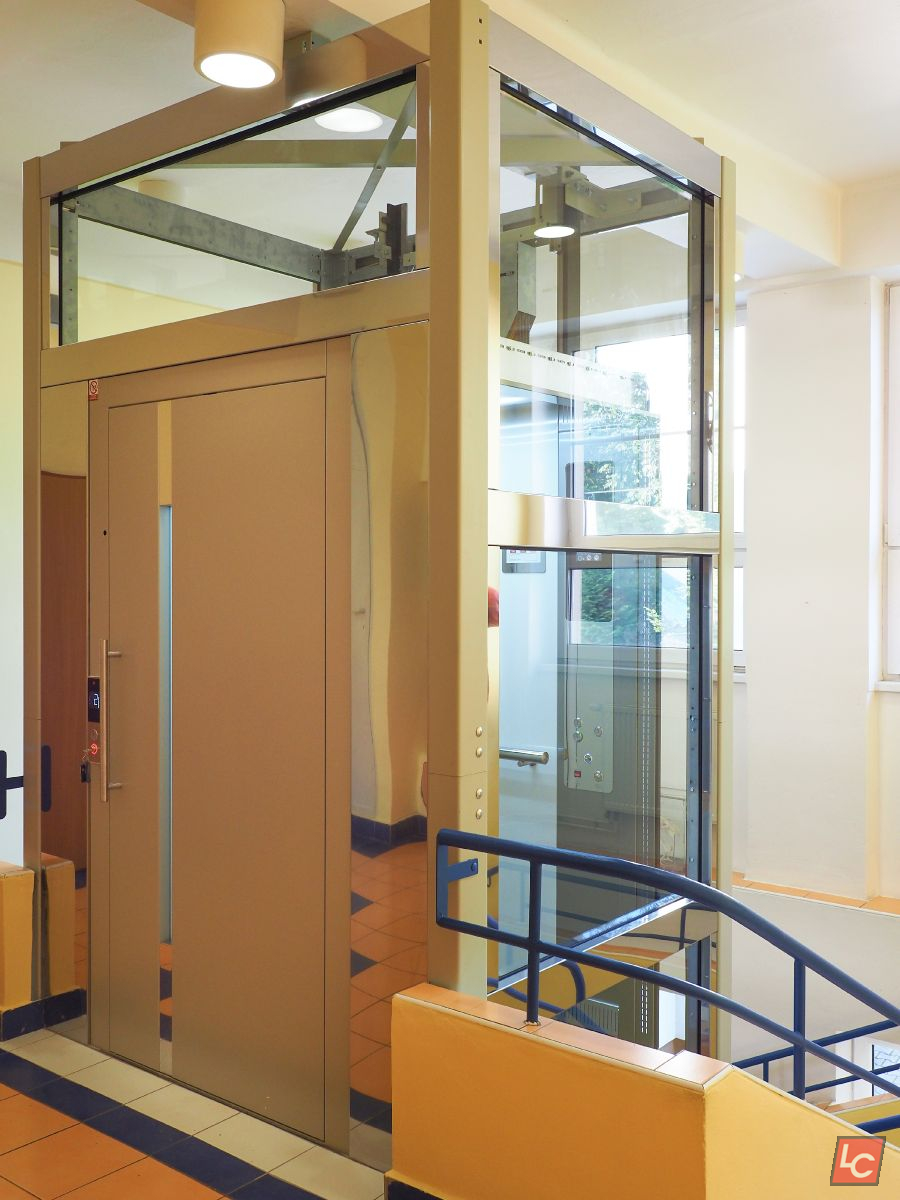

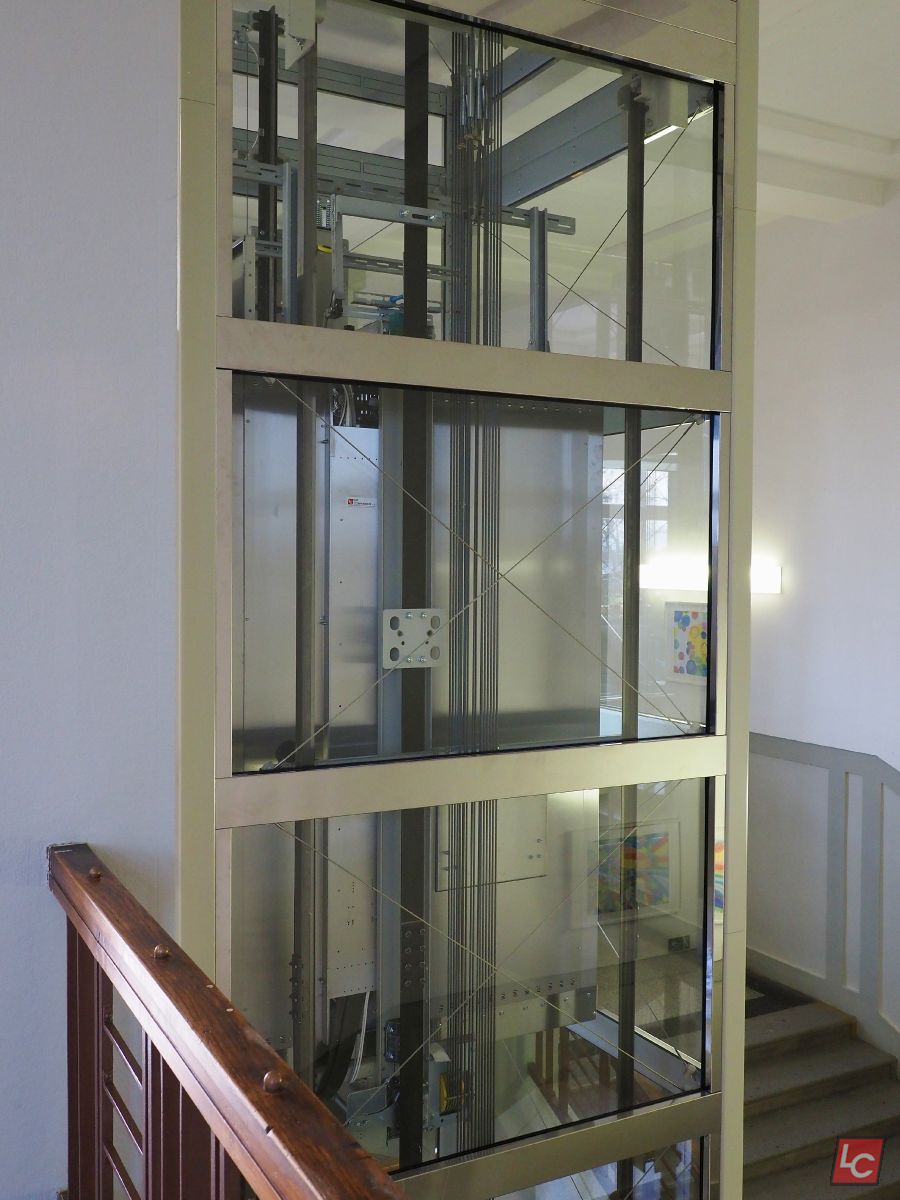

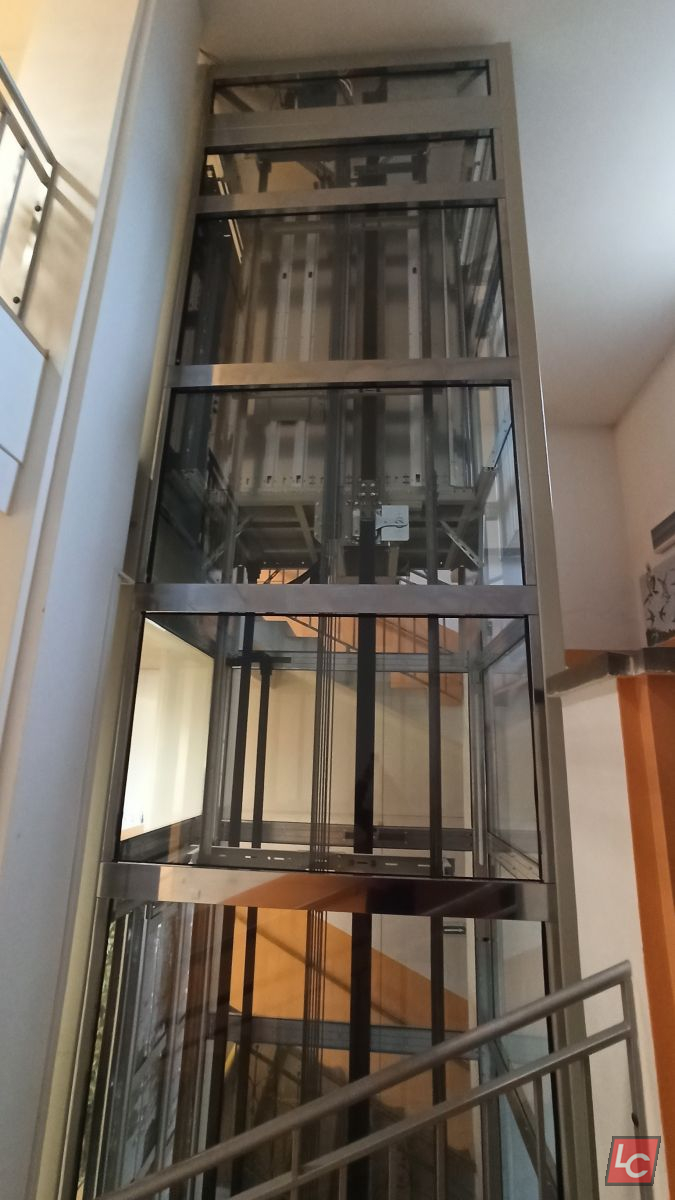

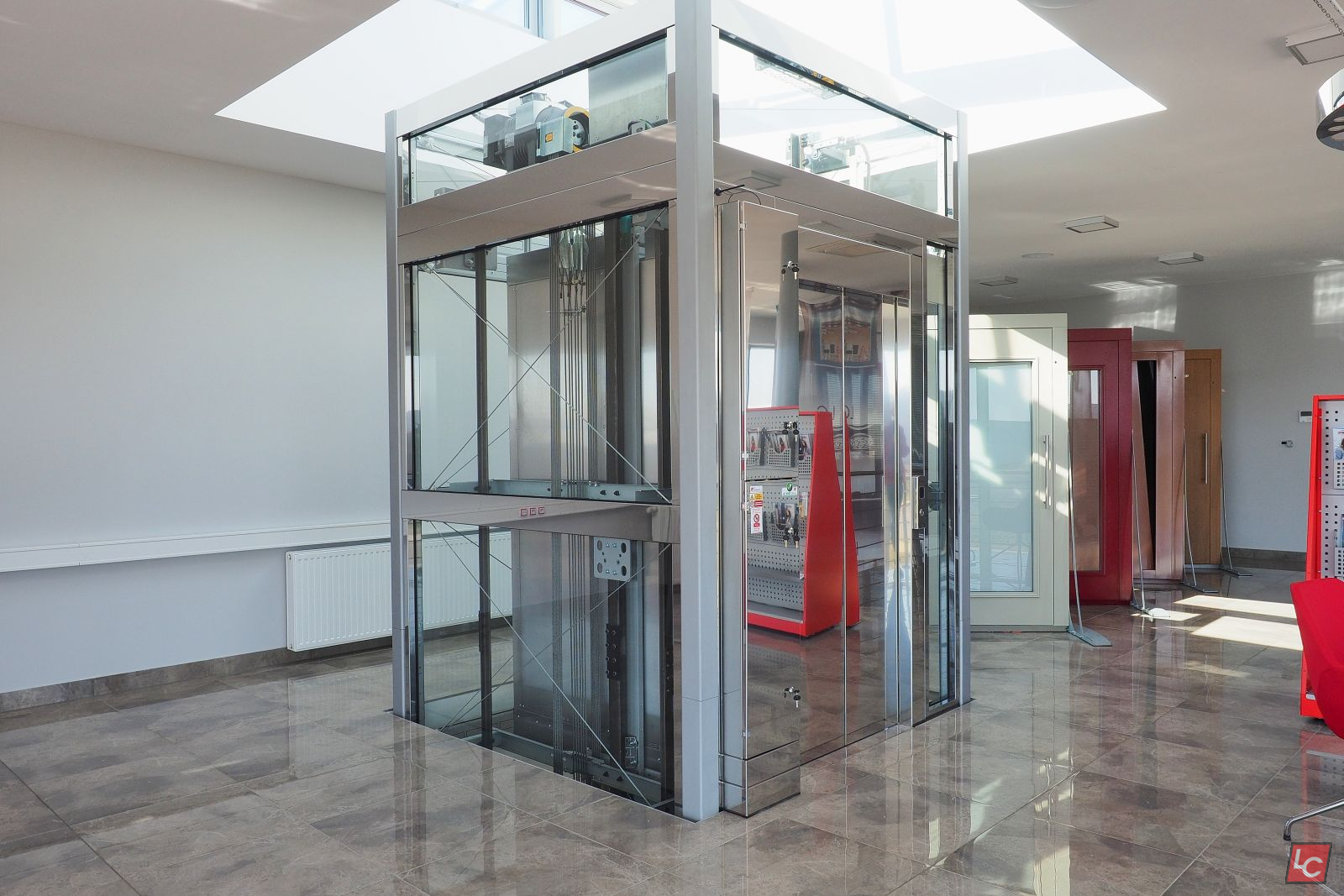

Konstrukcja LC Alfa A1, A2

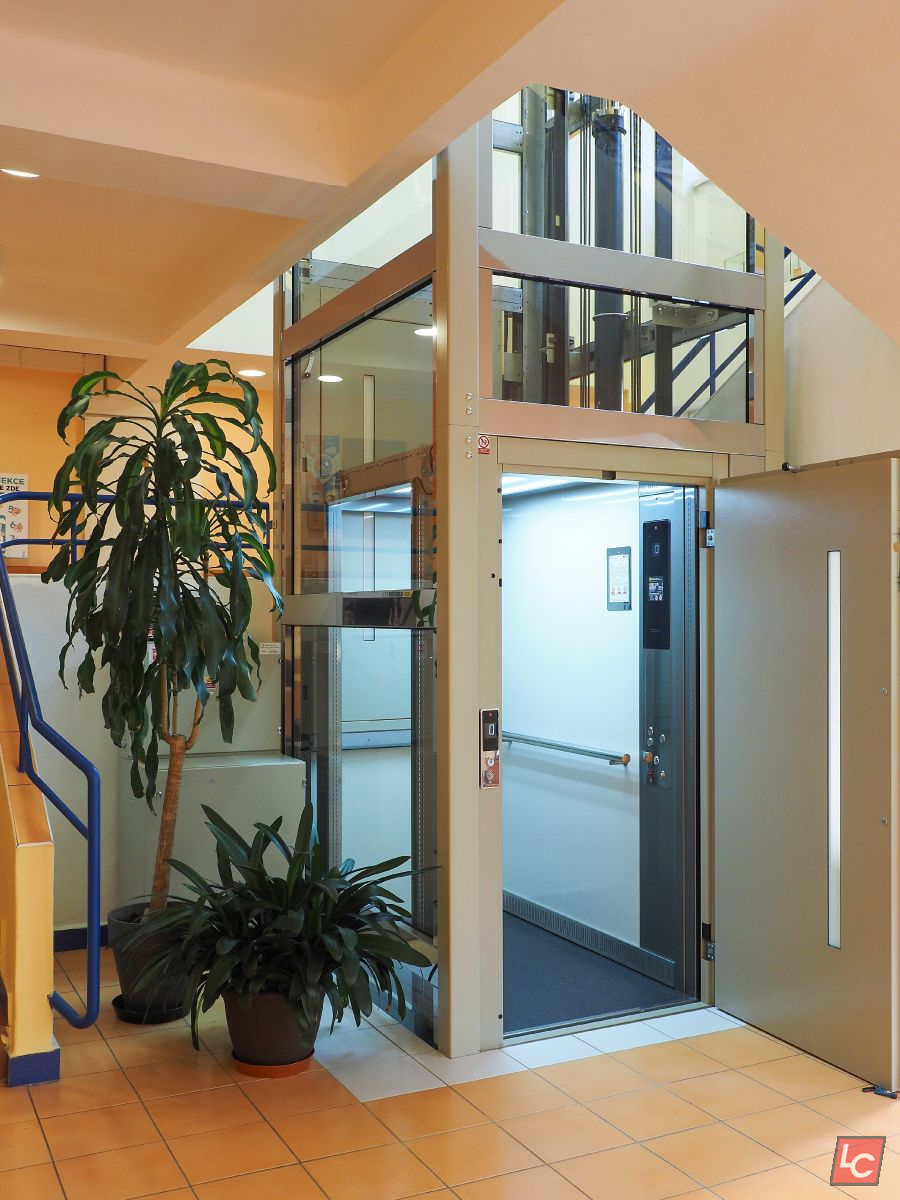

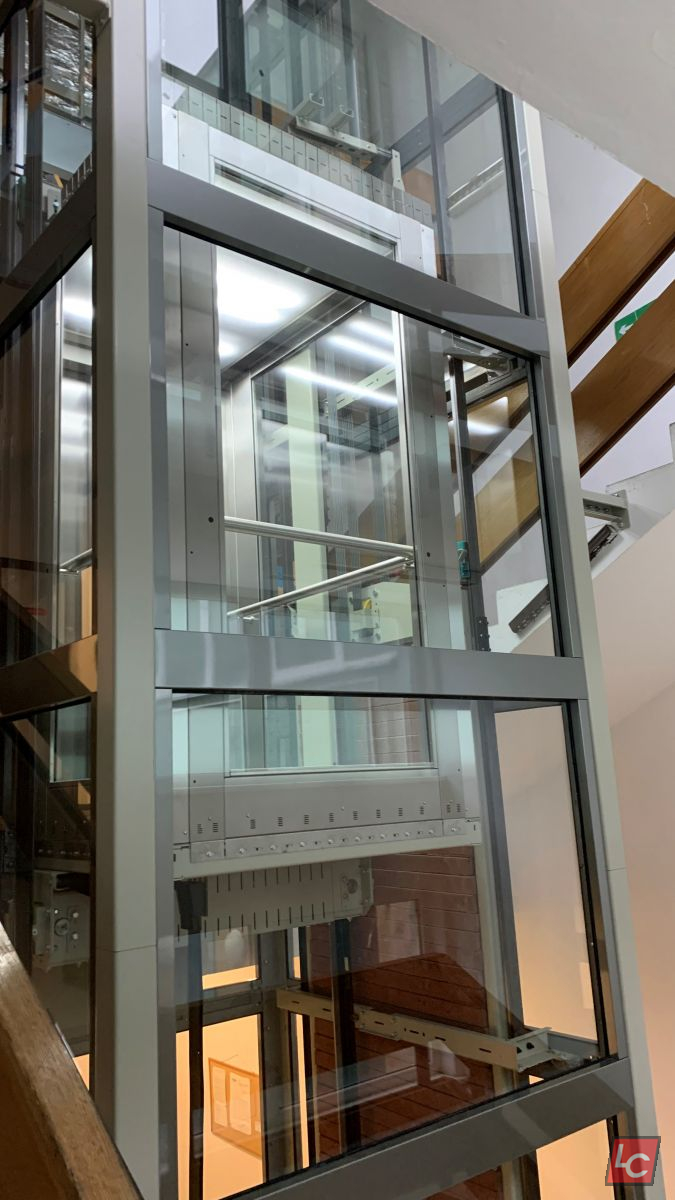

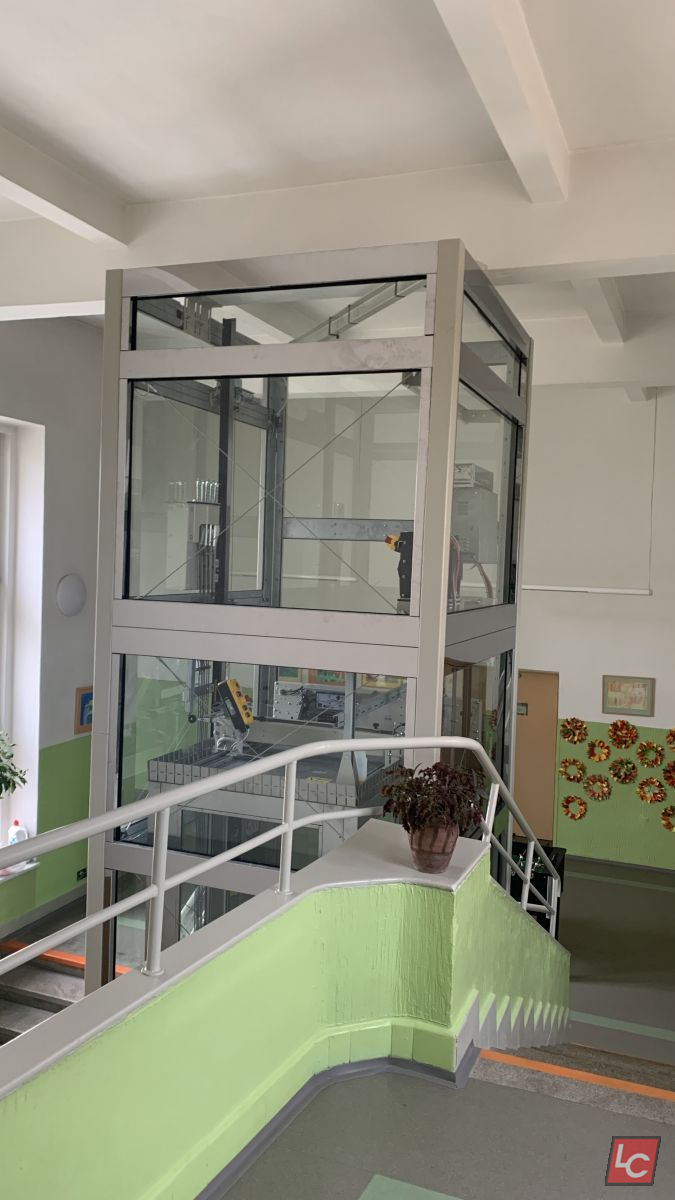

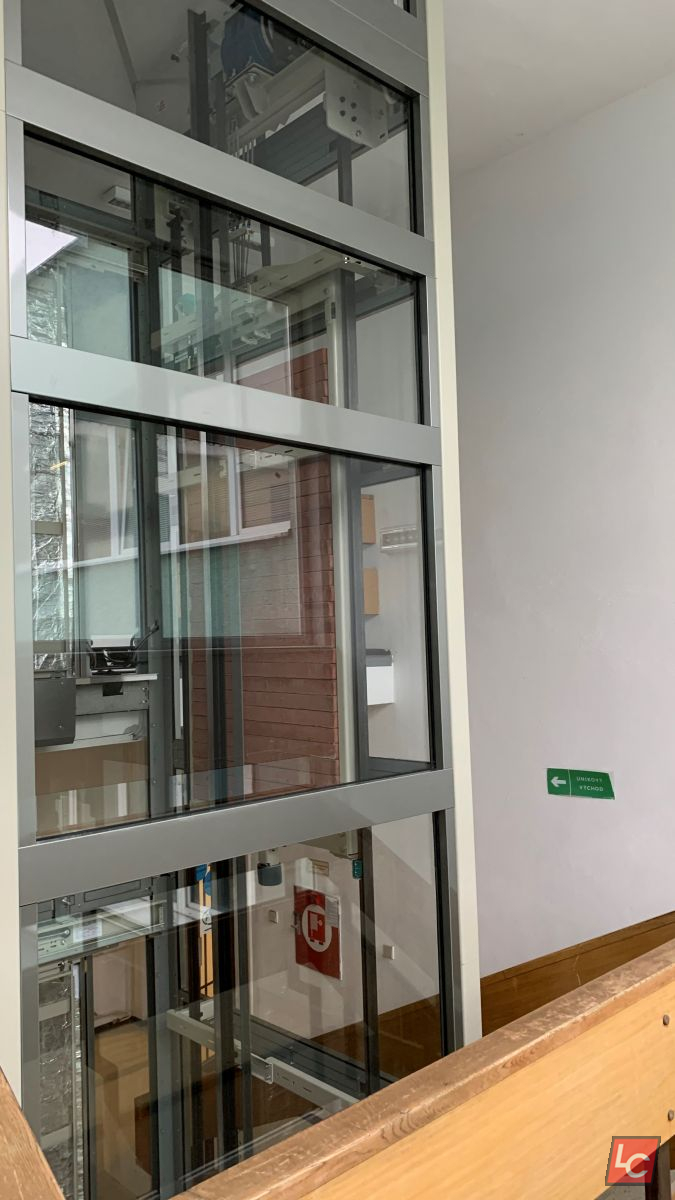

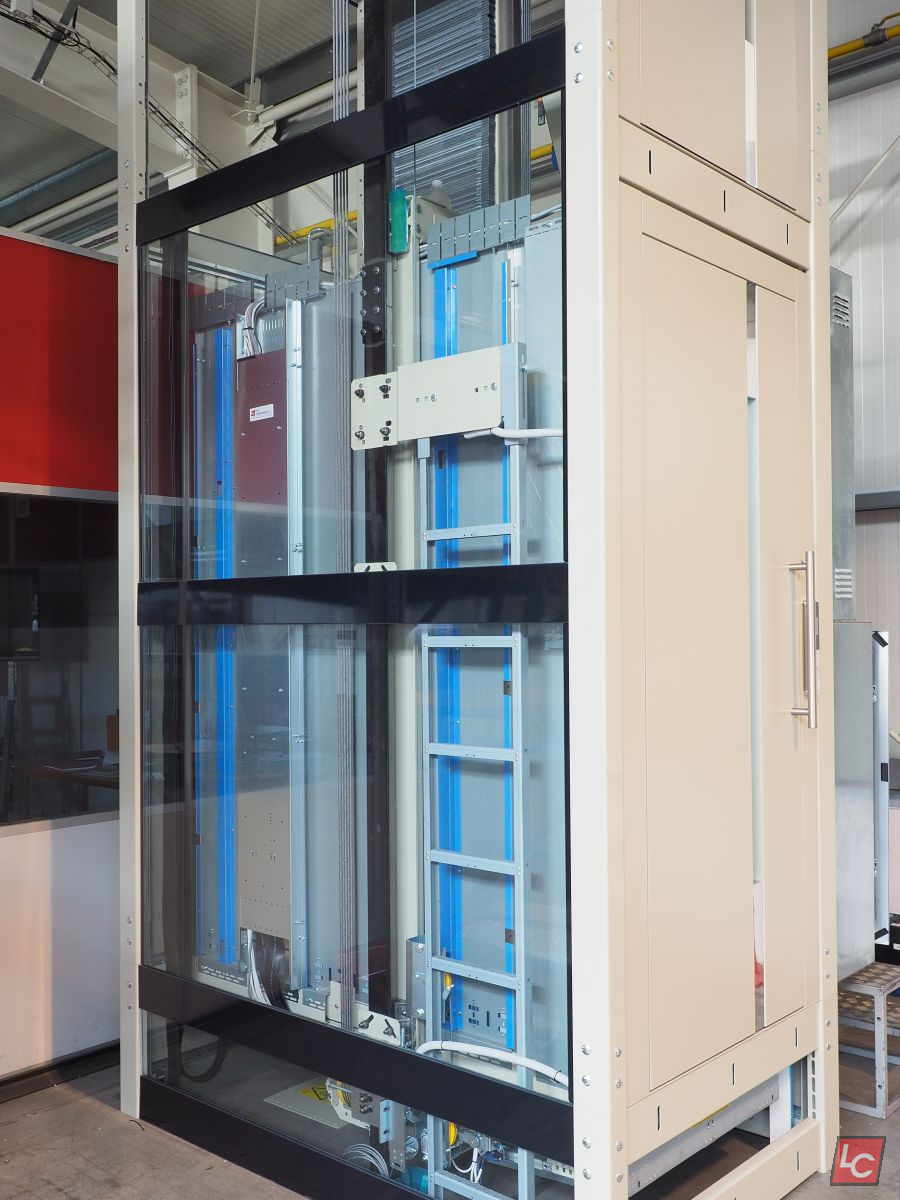

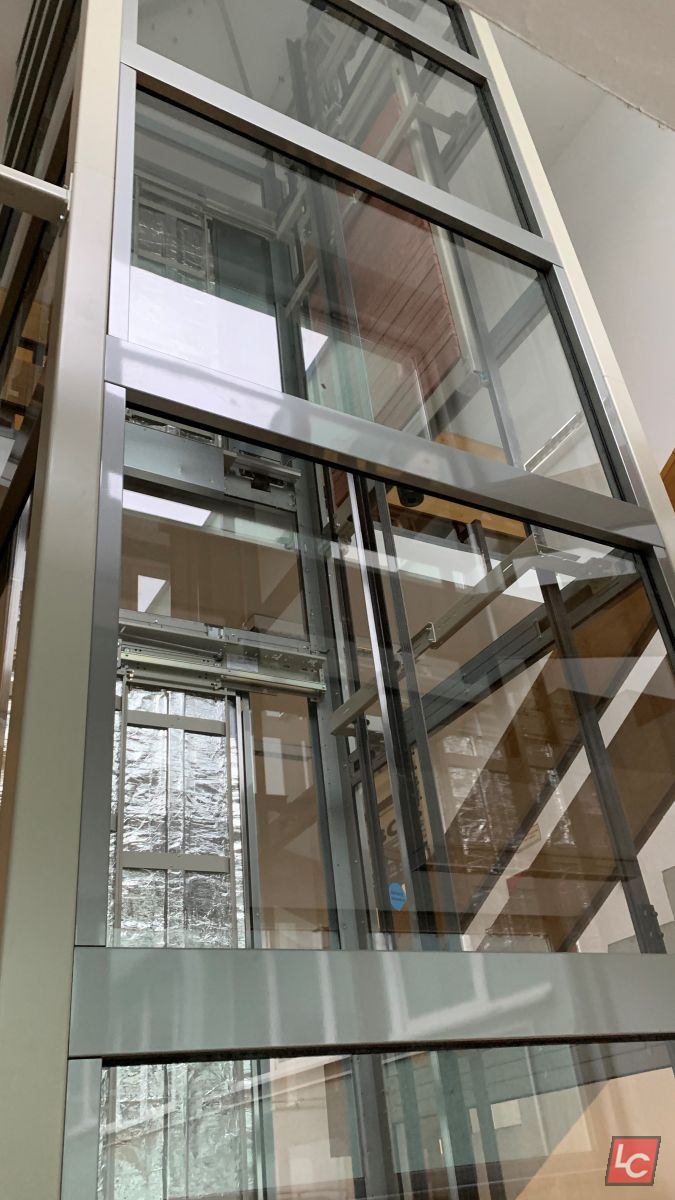

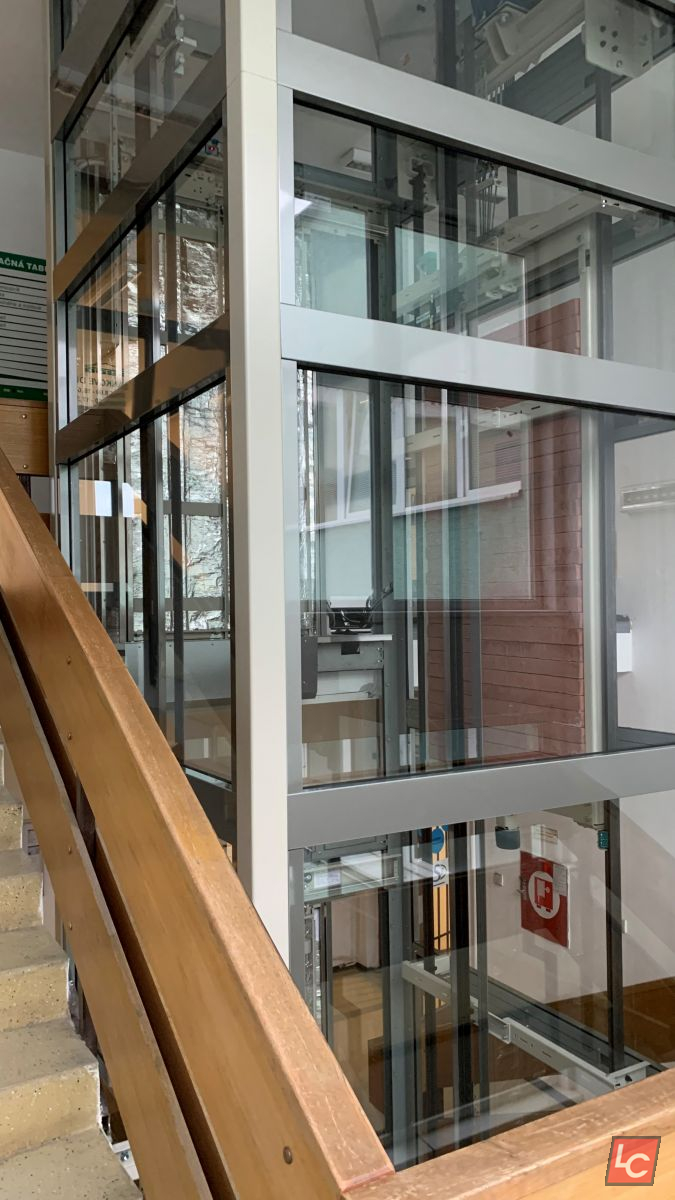

przykłady wykonania

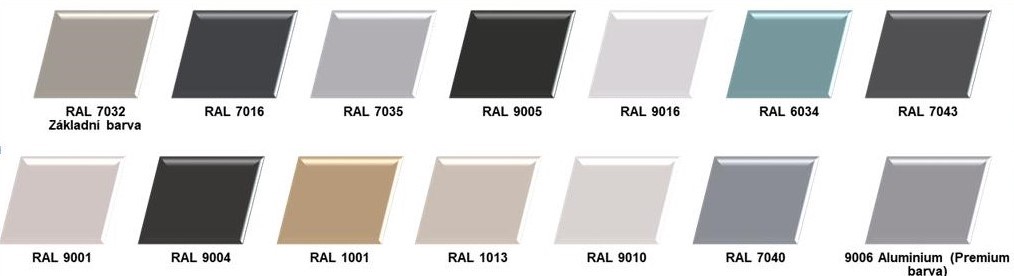

LC kolorystyka
Kolory dodatkowe LC – podstawowy kolor to RAL 7032 (bez dopłaty)







Przygotowujemy:

Konstrukcje:

• LC Beta B1 – dla LC HYDRO (MI) – przeznaczona głównie do modernizacji, windy o udźwigu do 500 kg

• LC Beta B2 – dla LC Double Zero, maszynownia obok szybu – przeznaczona głównie do modernizacji, windy o udźwigu do 500 kg
