Winda osobowa Specjalna



Obecnie rośnie liczba wind instalowanych w budynkach od trzech do pięciu kondygnacji, w których dotychczas nigdy nie było windy. Ludzie kładą większy nacisk na opiekę nad osobami starszymi i niepełnosprawnymi, a zapotrzebowanie na windy w takich budynkach stale rośnie.

Przygotowaliśmy dla Państwa kilka typów wind, przeznaczonych specjalnie do budynków bez windy. I nie tylko tam.

Wszystkie windy są przygotowane do montażu w naszej wewnętrznej konstrukcji LC Beta, a także w konstrukcji murowanej lub zewnętrznej.



Typy budynków

  • Istniejące budynki mieszkalne, w których dotychczas nigdy nie było windy

  • Budynki planowane do modernizacji, w których możliwe jest dobudowanie windy

  • Windy linowe z mini maszynownią obok szybu o udźwigu od 450 kg



Windy odpowiednie dla tego typu budynków

Lift type Counterweight For Speed Shaft (mm) Travel (m) Drawings Description Options
Výtah s boční mini strojovnou
LC DoubleZero 450 Przecciwwaga za prowadnica, naped obok szybu 0,7 m/s 1140x1800 45 m
LC DoubleZero 450 Przecciwwaga za kabina, naped obok szybu 0,7 m/s przygotowujemy 30 m
LC DoubleZero 450 Przecciwwaga za prowadnica, naped pod szybem 0,7 m/s 1140x1790 45 m
LC DoubleZero 550 Przecciwwaga za prowadnica, naped obok szybu 0,7 m/s 1140x1800 45 m
LC DoubleZero 650 Przecciwwaga za prowadnica, naped obok szybu 0,7 m/s 1140x1800 45 m
Výtah bez strojovny
LC maxi 375 NG Przecciwwaga za kabina   1 m/s 1450x1470 45 m
LC maxi 450 NG Przecciwwaga za kabina 1 m/s 1550x1620 45 m
LC maxi 650 NG Przecciwwaga za kabina 1 m/s - 1,6 m/s 1600x1770 45 m

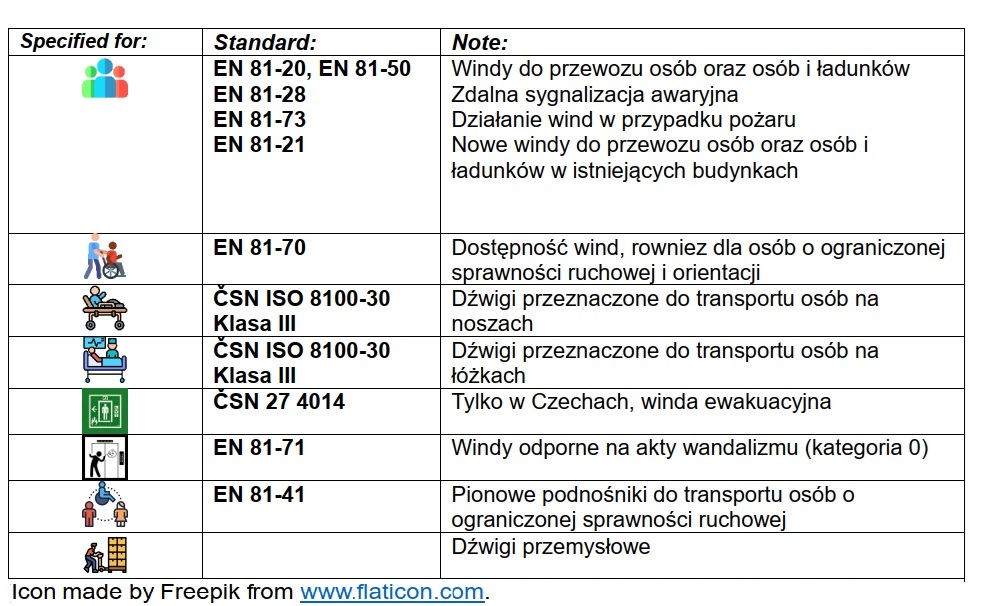

  Legenda



Główne zalety tych typów

  • Brak konieczności budowy maszynowni – boczna mini maszynownia w najniższym lub najwyższym przystanku. Oszczędność miejsca.
  • Opatentowana konstrukcja LC Beta
  • Nadszybie tylko 2550 mm (DoubleZero) – mieści się nawet w bardzo ograniczonych przestrzeniach
  • Minimalna głębokość podszybia tylko 500 mm
  • Specjalne rozwiązanie do szybu w świetle klatki schodowej



Gdzie można umieścić nową windę w domu



  • Winda wewnętrzna w wolnej przestrzeni w budynku – w budynkach mieszkalnych o około czterech kondygnacjach zazwyczaj występuje wolna przestrzeń klatki schodowej (o wymiarach około 1250 mm x 2200 mm) lub wolny szyb windowy (około 1100 mm x 2000 mm). Rozwiązania te zostały opracowane specjalnie do wykorzystania wolnej przestrzeni klatki schodowej.
  • Winda jako zewnętrzna dobudowa do budynku – to rozwiązanie nadaje się również jako zewnętrzna dobudowa do budynku w konstrukcji murowanej lub stalowej. Nie jesteś ograniczony przestrzenią i możesz wybrać windę dokładnie według swoich oczekiwań.



Konstrukcja LC Beta

Jeśli planujesz umieszczenie windy w wolnej przestrzeni klatki schodowej w budynku, idealnym rozwiązaniem są nasze konstrukcje LC Beta. Te systemy konstrukcyjne zostały zaprojektowane z naciskiem na maksymalną kompatybilność z windami instalowanymi w istniejących przestrzeniach klatek schodowych, a jednocześnie umożliwiają szybką, efektywną i estetycznie czystą realizację.

Konstrukcje LC Beta oferują wysoką elastyczność wykonania, wytrzymałość oraz możliwość dostosowania do konkretnych układów budynku. Dzięki przemyślanemu rozwiązaniu technicznemu stanowią niezawodną podstawę do modernizacji budynków mieszkalnych i komercyjnych bez konieczności przeprowadzania rozległych prac budowlanych.

Kompleksowa dostawa windy wraz z konstrukcją od jednego producenta zapewnia 100% wzajemną kompatybilność obu elementów.

Więcej informacji o konstrukcjach LC Beta TUTAJ









Opisy modułów



1. LC Monitoring 365 – monitoruj swoją windę z dowolnego miejsca i o każdej porze.

 Dlaczego mieliby Państwo stresować się przeglądami i kontrolami windy oraz obawiać się jej awarii? Monitoring windy pozwala przewidywać usterki i wykonywać potrzebne działania jeszcze przed faktyczną awarią urządzenia.

Główne zalety monitoringu wind:

  • Wszystkie informacje o windzie w jednym miejscu
  • Dostęp do windy z dowolnego miejsca i o każdej porze
  • Winda jest cały czas pod kontrolą – w aplikacji można sprawdzić, czy winda aktualnie jedzie i dokąd, czy występuje awaria oraz jakie są ustawienia (bez konieczności osobistego przyjazdu)
  • Znacznie szybsze rozwiązywanie problemów (zdalne zarządzanie) – większość usterek można ocenić i usunąć zdalnie, bez konieczności wizyty serwisanta
  • Automatyczne wysyłanie informacji o windzie na e-mail
  • Monitorowana winda natychmiast zgłasza firmie serwisowej każdy problem. Informuje również o konieczności wykonania serwisu jeszcze zanim zauważą to użytkownicy = szybsze rozwiązywanie problemów zdalnie, obniżenie kosztów wyjazdów serwisowych, a przede wszystkim większe bezpieczeństwo dla Państwa.




2. Maszyny bezreduktorowe

Sercem każdej windy jest jej napęd i sterowanie. W naszych windach stosujemy maszyny bezreduktorowe marek Sicor, Ziehl Abegg oraz Cegi.

W nowych windach oraz przy modernizacjach wykorzystujemy maszyny bezreduktorowe z magnesami trwałymi, które nie posiadają przekładni ani wypełnienia olejowego.

Do sterowania napędami używamy wyłącznie falowników YASKAWA (Japonia), wyposażonych w specjalny hardware opracowany dla 3 milionów uruchomień oraz ponad 70 000 godzin bezobsługowej pracy.

Połączenie wysokiej jakości maszyn bezreduktorowych z dopracowanym sterowaniem zapewnia:

  • wysoką efektywność energetyczną i niski poziom hałasu
  • bezpieczną, komfortową jazdę oraz doskonałe właściwości jezdne
  • długą żywotność urządzenia


3. Drzwi windy

Ciesz się swoją windą już od pierwszego spojrzenia.

Drzwi windowe uzupełniają design kabiny. Wybierz interesujący kolor i dopasuj drzwi do wnętrza kabiny oraz wystroju budynku.

Jeśli w szybie jest wystarczająco dużo miejsca, drzwi są zazwyczaj automatyczne, co zapewnia wygodne wsiadanie i wysiadanie. Jeśli jednak przestrzeń szybu jest ograniczona, doskonałym rozwiązaniem są również ręczne drzwi szybowe.





4. Szwajcarskie technologie produkcji

  • Najnowocześniejsze technologie produkcji – szwajcarska technologia wytwarzania oraz nowoczesne metody zarządzania lean manufacturing.
  • Do produkcji wind wykorzystujemy między innymi lasery, prasy krawędziowe, wykrawarki, roboty spawalnicze i inne nowoczesne urządzenia. Współpracujemy z firmami takimi jak Bystronic oraz TRUMPF.
  • Dzięki zaawansowanym technologiom windy LC są produkowane jako kompatybilny system modułowy, co gwarantuje ich długą żywotność.
  • Większość głównych elementów windy, takich jak kabina, rama, konsole oraz inne części, jest ocynkowana, co znacząco zwiększa ich trwałość. Dzięki zastosowanej technologii produkcji oraz odpowiednim materiałom cała konstrukcja jest jednocześnie odciążona.
  • Robotyczne spawanie konstrukcji wind LC Alfa i Beta zapewnia wysoką precyzję wykonania. Rewolucyjne rozwiązanie osłon poziomych profili szybu z materiału PLALAM stanowi nasze własne opatentowane rozwiązanie.



5. Sterowanie windy i właściwości jazdy

Najlepsze właściwości jazdy windy na rynku zapewnia enkoderowy pomiar położenia windy.

  • Enkoder obrotowy precyzyjnie określa położenie windy – jeden obrót silnika dzielony jest na 2 048 impulsów, co oznacza, że jedno piętro o wysokości 3 m jest podzielone na około 8 000 impulsów. System mierzy obroty silnika, prędkość oraz przyspieszenie windy, eliminując konieczność stosowania mechanicznych lub elektronicznych czujników położenia.
  • Enkoderowy pomiar położenia zapewnia bardzo wysoką precyzję zatrzymywania, a dokładna regulacja wykonywana jest bezpośrednio z kabiny. System optymalizuje również czas rozpędzania do prędkości nominalnej (1 m/s) do około 2 sekund.

Krzywka właściwości jazdy



Enkoderowy system pozycjonowania windy umożliwia tzw. wcześniejsze otwieranie drzwi w celu dalszego przyspieszenia pracy windy. Drzwi zaczynają się otwierać już podczas dojazdu do przystanku – w strefie drzwiowej 15 cm przed zatrzymaniem na kondygnacji.

Funkcja ta skraca czas zatrzymania wraz z otwarciem drzwi do mniej niż 3 sekund (na powyższym wykresie jest to 2,9 s). Zaletą jest szybsza praca windy, a tym samym bardziej energooszczędna eksploatacja.

Automatyczny zjazd do najbliższego przystanku w przypadku zaniku zasilania zapobiega uwięzieniu pasażerów w windzie. Funkcja uruchamia się natychmiast po awarii prądu, zapewnia zjazd kabiny do najbliższego przystanku z małą prędkością oraz otwarcie drzwi. Dzięki temu nikt nie pozostanie uwięziony w windzie.



6. Efektywność energetyczna

Efektywność energetyczna urządzeń jest jednym z bardzo ważnych obszarów ochrony środowiska – zarówno obecnie, jak i jeszcze bardziej w przyszłości.

  • Tryb oszczędny LC EKO Drive – system po określonym czasie automatycznie przełącza wszystkie urządzenia w tryb uśpienia (wyświetlacz, przyciski, oświetlenie itp.) oraz przełącza do trybu oszczędnego także szafę sterowniczą i falownik windy.
  • Oświetlenie kabiny LED jest standardem
  • Maszyny bezreduktorowe o wysokiej sprawności
  • Szwajcarskie technologie i europejska jakość
  • Własna elektrownia fotowoltaiczna 240 kW – w miesiącach letnich pokrywa nawet 100% energii potrzebnej do produkcji wind



7. Kabiny i design

Design windy to przede wszystkim drzwi, kabina windy, a także szyb windowy – szczególnie jeśli winda znajduje się w przeszklonej stalowej konstrukcji. Wszystko to, co niewidoczne, zwykle nie interesuje użytkowników aż do momentu, gdy winda nagle ruszy z szarpnięciem.

Być może zastanawiasz się, dlaczego tak dokładnie wybierać design czegoś, w czym jedna podróż trwa zaledwie około pół minuty. Jednak przeciętna winda obsługująca 4 przystanki, która – według naszych doświadczeń – wykonuje około 50 000 przejazdów rocznie, przy czasie jednego przejazdu wynoszącym 20 sekund, pracuje codziennie około 45 minut. W skali roku oznacza to, że pasażerowie spędzają w niej łącznie około 11,5 dnia (budynki 4-kondygnacyjne), a nawet 23 dni (budynki 8-kondygnacyjne).

To już wystarczający powód, aby wybrać taki design, w którym użytkownicy będą czuli się komfortowo i dobrze.

Wiacej informacii znaleznecie tutaj: DESIGN
